14. Определение передаточного отношения планетарного механизма методом обращения движения.

Передаточное отношение методом обращения движения состоит в остановке водила. При этом всем элементам остального механизма сообщается виртуальное движение в сторону, противоположную направлению вращения водила.

Передаточное отношение планетарной передачи (см. рис. 60)

где и — угловые скорости колес 1 и 2 относительно води­ла h; и — числа зубьев этих колес.

Для реальной планетарной передачи (колесо 2 закреплено неподвиж­но, колесо 1 — ведущее, водило h ведомое) при из формулы (36) получим

или

Для однорядной планетарной передачи , для многоступен­чатых , для кинематических передач . Чем больше передаточное отношение планетарной передачи, тем меньше КПД (0,99...0,1).

15. Волновая передача: особенности конструкции, характеристики, достоинства и недостатки.

Волновые передачи основаны на принципе передачи вращательного движения за счет бегущей волновой деформации одного из зубчатых колес.

Волновые передачи имеют меньшие массу и габариты, большую кинематическую точность, меньший мёртвый ход, высокую вибропрочность за счёт демпфирования (рассеяния энергии) колебаний, создают меньший шум.

Кинематически эти передачи представляют собой разновидность плане­тарной передачи с одним гибким зубчатым колесом. На рис. 61 изображе­ны основные элементы волновой передачи: неподвижное колесо 7 с внут­ренними зубьями, вращающееся упругое колесо 2 с наружными зубьями и водило h. Неподвижное колесо закрепляется в корпусе и выполняется в виде обычного зубчатого колеса с внутренним зацеплением. Гибкое зубча­тое колесо имеет форму стакана с легко деформирующейся тонкой стенкой: в утолщенной части (левой) нарезаются зубья, правая часть имеет форму вала. Водило состоит из овального кулачка и специального подшипника.

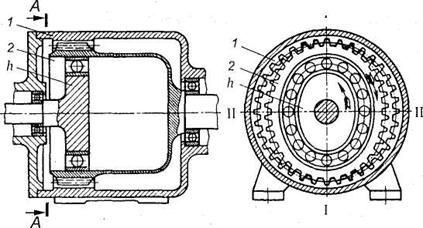

Рис. 61. Волновая передача



Гибкое колесо деформируется так, что по оси овала I—I зубья зацепля­ются на полную рабочую высоту; по оси II—II зубья не зацепляются.

Передача движения осуществляется за счет деформирования зубчатого венца гибкого колеса. При вращении водила волна деформации бежит по окружности гибкого зубчатого венца; при этом венец обкатывается по не­подвижному жесткому колесу в обратном направлении, вращая стакан и вал. Поэтому передача и называется волновой, а водило — волновым генератором.

При вращении водила овальной формы образуются две волны. Такую передачу называют двухволновой. Бывают трехволновые передачи, на рис. 62 показана схема такой передачи.

Рис. 62. Трехволновая передача



Достоинство и недостатки волновых передач.

Волновые передачи обладают большой нагрузочной способностью (в за­цеплении находится большое число пар — зубьев) и высоким передаточным числом (< 300 для одной ступени) при сравнительно малых габаритах. Это основные достоинства этих передач. Передача может работать, находясь в герметизированном корпусе, что очень важно для использования волновых передач в химической, авиационной и других отраслях техники.

Недостатки волновой передачи: практически индивидуальное, дорогостоящее, весьма трудоемкое изготовление гибкого колеса и волнового генератора; возможность использования этих передач только при сравнительно невысокой угловой скорости вала генератора; ограниченные обороты ведущего вала (во избежание больших центробежных сил инерции некруглого генератора волн; мелкие модули зубьев 1,5-2 мм)

Передаточное отношение волновых передач определяется методом остановки водила (метод Виллиса).

По рис. 61 передаточное отношение: при неподвижном жестком колесе

(36)

где и — угловые скорости волнового генератора и гибкого колеса; , — числа зубьев жесткого и гибкого колес; С — число волн;

при неподвижном упругом колесе

(37)

В формуле (36) знак «минус» указывает на разные направления вра­щения генератора и гибкого колеса.

За критерий работоспособности обычно принимают допускаемые напряжения смятия

;

,

где – коэффициент ширины гибкого венца; d – делительный диаметр гибкого венца.
