2 8. Дифференциальная передача винт-гайка.

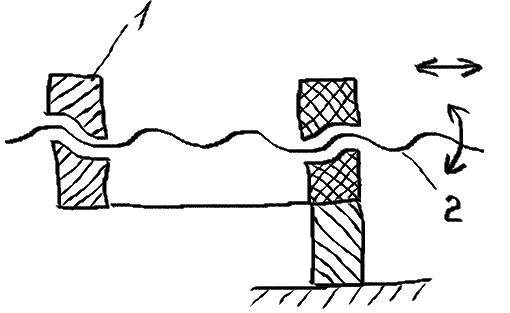

При вращении винта 2 гайка 1 совершает поступательные движения. Одно переносное вместе с винтом (т.к. винт при вращении движется поступательно), другое – собственное поступательное движение относительно винта. В такой передаче для того, чтобы получить эффект дифференциальной передачи, винт 2 в разных местах (в стойке и в гайке 1) делают с разными шагами резьбы.

Полное поступательное движение гайки относительно стойки:

где φ1 – угол поворота винта, φ2 – угол поворота гайки относительно винта; Р1 и Р2 – шаги резьбы.

(хотя гайка и не поворачивается, относительный поворот есть)

Т .к. угол поворота гайки в абсолютном движении равен нулю, то имеем φ1= - φ2, тогда получаем:

Передача обеспечивает малое линейное перемещение, значительно меньше, чем у обычной передачи винт-гайка.

Используется в различных микрометрических винтах.

29. Интегральная передача винт-гайка.

П ри вращении винта 2 гайка 1 совершает поступательные движения. Одно переносное вместе с винтом, другое – собственное поступательное движение относительно винта.

В данном случае (в отличие от дифференциальной передачи) резьбы с шагами Р1 и Р2 на винте имеют различное направление резьбы.

Т огда, учитывая, что φ1= φ2 , получаем полное поступательное движение гайки относительно стойки:

В такой передаче даже при небольших углах поворота φ может быть получено значительное осевое перемещение гайки.
