1. Косозубая зубчатая передача: основные характеристики, достоинства и недостатки.

Косозубые зубчатые передачи предназначены для передачи вращательного момента между параллельными валами. У косозубых колес оси зубьев располагаются не по образующей делитель­ного цилиндра, а по винтовой линии, составляющей с образующей угол β (рис. 1). Угол наклона зубьев р принимают равным 8...18^о, он одинаков для обоих колес, но на одном из сопряженных колес зубья наклонены вправо, а на другом влево.

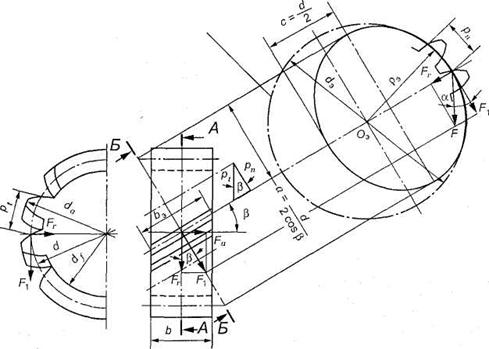

Рис. 1. Усилия в косозубой зубчатой передаче. За счет наклона зуба в зацеплении косозубой передачи появляется осевая сила.

Направление осевой силы зависит от на­правления вращения колеса (рис.1), на­правления винтовой линии зуба, а также от того, каким является колесо — ведущим или ведомым. Осевая сила дополнительно нагру­жает валы и опоры, что является недостатком косозубых передач.

 Достоинства косозубых передач по сравнению с прямозубыми: уменьшение шума при работе; меньшие габаритные размеры; высокая плавность зацепления; большая нагрузочная способность; значительно меньшие дополнительные дина­мические нагрузки.

2. Косозубая передача. Силы и моменты на косозубом зубчатом колесе.

За счет наклона зуба в зацеплении косозубой передачи появляется осевая сила.

Направление осевой силы зависит от на­правления вращения колеса, на­правления винтовой линии зуба, а также от того, каким является колесо — ведущим или ведомым. Осевая сила дополнительно нагру­жает валы и опоры, что является недостатком косозубых передач.

Косозубые колеса в отличие от прямозубых имеют два шага и два модуля: в нормальном сечении по делительной окружности — нормальный шаг р_п, в торцовой плоскости — торцовый шаг р_t. Из условия, что модуль зацепления равен шагу, деленному на число , имеем ; .

Для косозубых колес значения нормального модуля т_n стандартизованы, так как профиль косого зуба в нормальном сечении со­ответствует исходному контуру инструментальной рейки и, следовательно, т = т_п.. Нормальный модуль т_п является исходным при геометрических расчетах.

Определим зависимость между нормальным и торцовым шагом и модулем через угол наклона зубьев.

Если левую и правую части разделим на , получим

; .

Окружная сила . На косой зуб действует осевая сила радиальная (распорная) сила .

В косозубдй передаче сила , действующая на зуб косозубого колеса, направлена по нормали к профилю зуба, т.е. по линии зацепле­ния эквивалентного прямозубого колеса, и составляет угол с касательной к эллипсу.

Эту силу разложим на две составляющие: окружную силу на эквива­лентном колесе и радиальную (распорную) силу на этом колесе .

Если, в свою очередь, силу разложить по двум направлениям, то по­лучим такие силы: — окружную силу, — осевую.

3. Передача скоростей в косозубой зубчатой передаче.
