1.2. Характеристика, устройство и использование сиз

1.2.1. Средства защиты органов дыхания

В системе ГО страны для защиты населения используются следующие фильтрующие противогазы: ГП–5, ГП–5м, ГП–7, ГП–7в.

В состав комплекта ГП–5 входят два основных элемента: фильтрующе-поглощающая коробка ГП–5 и лицевая часть ШМ–62у. Кроме того, противогаз комплектуется сумкой, наружными утеплительными манжетами НМУ–1 и коробкой с незапотевающими пленками.

Внутри фильтрующе-поглощающей коробки ГП–5 расположены противоаэрозольный фильтр и шихта. Лицевая часть ШМ–62у представляет собой шлем-маску, изготовленную на основе резины из натурального или синтетического каучука. В шлем-маску вмонтированы очковый узел и клапанная коробка. Клапанная коробка имеет один вдыхательный и два выдыхательных клапана и служит для распределения потоков воздуха. Незапотевающие пленки изготовляются из целлюлозы и имеют одностороннее желатиновое покрытие. Они устанавливаются с внутренней стороны стекол противогаза с желатиновым покрытием к глазам и фиксируются прижимными кольцами. Желатин равномерно впитывает конденсированную влагу, тем самым сохраняется прозрачность пленки. Утеплительные манжеты используются зимой при температуре ниже –10 C. Манжета надевается на обойму очков с внешней стороны. Пространство между стеклами манжет и очков предохраняет очки шлем-маски от замерзания.

Противогаз ГП–5м отличается от противогаза ГП–5 шлем-маской. Шлем-маска ШМ–66му, входящая в комплект противогаза ГП–5м, в отличие от ШМ–62у имеет переговорное устройство мембранного типа и вырезы для ушей.

Противогазовая сумка ГП–5 имеет одно отделение. В нем укладываются коробка и лицевая часть.

Противогаз укладывается в сумку противогазовой коробкой вниз, верх сумки дважды подворачивается и сумка застегивается на две пуговицы.

Подбор шлем-маски осуществляется по размерам, которые определяются измерением головы по замкнутой линии, проходящей через макушку и подбородок, а также по лбу через надбровные дуги до отверстий ушных раковин.

Результат обоих измерений складывают и по полученной сумме определяют размер лицевой части противогаза согласно табл. 1.1.

Таблица 1.1

Данные для определения размера лицевой части

Сумма измерений, см	Требуемый размер лицевой части
До 92,0	0
от 92,0 до 95,5	1
от 95,5 до 99,0	2
От 99,0 до 102,5	3
Более 102,5	4

Для защиты органов дыхания и зрения взрослого населения, в том числе личного состава формирований от отравляющих веществ, радиоактивной пыли и биологических аэрозолей, кроме фильтрующих противогазов ГП–5 и ГП–5м все шире используется гражданский противогаз ГП–7 (рис. 1.1).

Он состоит из фильтрующе-поглощающей коробки ГП–7к, лицевой части МГП, незапотевающих пленок (6 штук), утеплительных манжет (2 шт.), защитного трикотажного чехла и сумки.

Лицевая часть МГП состоит из маски объемного типа с «независимым» обтюратором, отформованным за одно целое с ней, очкового узла, переговорного устройства (мембраны), узлов клапана вдоха и выдоха, обтекателя, наголовника и прижимных колец для незапотевающих пленок.

«Независимый» обтюратор представляет собой полосу тонкой резины и служит для создания надежной герметичности лицевой части на голове. Достигается это за счет плотного прилегания обтюратора к лицу и способности растягиваться самостоятельно независимо от корпуса маски. При этом механическое воздействие лицевой части на голову незначительно.

Рис. 1.1. Противогаз ГП–7: 1 – лицевая часть; 2 – фильтрующе-поглощающая коробка; 3 – трикотажный чехол; 4 – узел клапана вдоха; 5 – переговорное устройство (мембрана); 6– узел клапана выдоха; 7 – обтюратор; 8 – наголовник (затылочная пластина); 9 – лобная лямка; 10 – височные лямки; 11 – щёчные лямки; 12 – пряжки; 13 – сумка

Наголовник предназначен для закрепления лицевой части. Он имеет затылочную пластину и пять лямок: лобную, две височные и две щечных. Лобная часть и височная лямка с помощью трех пластмассовых, а щечные – с помощью металлических «самозатягивающихся» пряжек присоединяются к корпусу маски.

На каждой лямке с интервалом один сантиметр нанесены упоры ступенчатого типа, предназначенные для надежного закрепления лямок в пряжках. У каждого из них имеется цифра, указывающая его порядковый номер, что позволяет фиксировать нужное положение лямок при подгонке маски (табл. 1.2). Нумерация цифр идет от свободного конца лямки к затылочной пластине.

ГП–7 по сравнению с ГП–5м имеет ряд преимуществ по эксплуатационным и физиологическим показателям. Уменьшено сопротивление фильтрующе-поглощающей коробки, что облегчает дыхание. «Независимый» обтюратор обеспечивает более надежную герметизацию, в то же время уменьшается давление лицевой части на голову. Снижение сопротивления дыхания и давления на голову позволяет увеличить время пребывания в противогазе. Благодаря этому им свободно могут пользоваться люди старше 60 лет. Впервые появилась возможность пользоваться противогазом как средством индивидуальной защиты больным с легочными и сердечно-сосу­дистыми заболеваниями определенной степени тяжести.

Таблица 1.2

Данные для подгонки противогазов

Рост лицевой части	1		2		3
Положение упоров лямок	4–8–8	3–7–8	3–7–8	3–6–7	3–5–6	3–4–5
Сумма горизонтального и вертикального охватов головы, мм	до 1185	1190–1210	1215–1235	1240–1260	1265–1285	1290–1310 и более

Примечание. 4–8–8, где 4 – номер лобной лямки, 8 – височных, 8 – щечных. Положение наголовника устанавливают при подгонке противогаза.

На фильтрующе-поглощающую коробку надевается трикотажный чехол, предохраняющий ее от дождя, грязи, снега, грубодисперсных частиц аэрозоля (грунтовой пыли). Наличие переговорного устройства (мембраны) у нового противогаза обеспечивает четкое понимание передаваемой речи, облегчает также пользование техническими средствами связи (телефоном, радио).

Перед надеванием противогаза необходимо убрать волосы со лба и висков, их попадание под обтюратор приводит к нарушению герметичности. Женщинам следует гладко зачесать волосы назад, заколки, гребешки, шпильки и украшения снять.

При надевании противогаза берут лицевую часть обеими руками за щечные лямки так, чтобы большие пальцы изнутри захватывали лямки; фиксируют подбородок в нижнем углублении обтюратора и движением рук вверх и назад натягивают наголовник на голову и подтягивают до упора щечные лямки.

В лицевую часть для поддержания ее формы при хранении вставляется вкладыш. Сама лицевая часть находится в полиэти­леновом пакете.

В состав комплекта противогаза ГП–7В входит лицевая часть МГП–В, которая аналогична лицевой части МГП, но дополнительно под переговорным устройством имеет приспособление для приема воды, представляющее собой резиновую трубку с мундштуком и ниппелем. Оно может присоединяться с помощью специальной крышки к фляжке.

Для защиты органов дыхания детей в возрасте от 1,5 до 17 лет от отравляющих веществ, радиоактивной пыли и бактериальных аэрозолей применяются противогазы ПДФ–7, ПДФ–Д, ПДФ–Ш. Они имеют единую фильтрующе-поглощающую коробку ГП–7 и различаются только лицевыми частями (рис. 1.2).

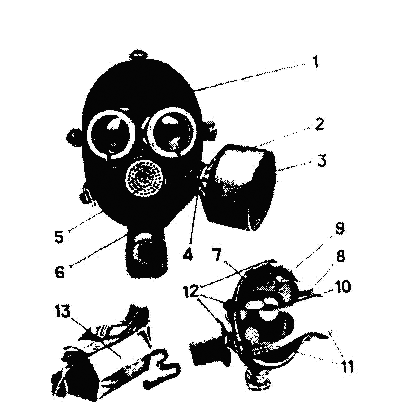

Рис. 1.2. Детский противогаз; 1 – корпус; 2 – обтюратор; 3 – соединительная трубка; 4 – очковый узел; 5 – узел клапана вдоха; 6 – узел клапана выдоха; 7 – фильтрующе-поглощающая коробка; 8 – накидная гайка; 9 – наголовник; 10 – гарантийные тесьмы; 11 – сумка

На смену им стали поступать более совершенные противогазы ПДФ–2Д для детей дошкольного возраста и ПДФ–2Ш – школь­ного возрастов. В комплект этих противогазов входят: фильтрующе-поглощающая коробка ГП–7, лицевая сумка МД–4, коробка с незапотевающими пленками и сумка. ПДФ–2Д комплектуется лицевыми частями 1-го и 2-го, ПДФ–2Ш – 2-го и 3-го ростов.

Фильтрующе-поглощающая коробка аналогична коробке ГП–5 по конструкции, но имеет уменьшенное сопротивление вдоху. Ли­цевая часть состоит из корпуса (маска объемного типа с «независимым» обтюратором, отформованным как одно целое с ней) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапана выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с ниппельным кольцом.

«Независимый» обтюратор, расположенный по краю корпуса маски, обеспечивает герметичность, тонкая резина хорошо при­легает к лицу и растягивается независимо от корпуса маски. Состоит из пяти лямок (лобной, двух височных и двух щечных), отформованных как одно целое с затылочной пластиной. На каждой из них с интервалом в сантиметр нанесены упоры, служащие для закрепления лямок в пряжках.

У каждого упора – цифра, указывающая его порядковый номер. Лямки присоединяются к корпусу лицевой части пряжками с фиксаторами, что позволяет устанавливать лямки в определенном положении и предотвращает их выскальзывание.

Подбирать и собирать противогаз для детей дошкольного и младшего школьного возрастов должны только взрослые (также надевать и снимать).

Подбирают противогазы таким же способом, как и противогаз ГП–7 (табл. 1.3, 1.4). Если сумма горизонтального и вертикального обхватов головы превышает 1305 мм, то необходимо применять противогаз ГП–7.

Таблица 1.3

Противогаз ПДФ–2Д

Сумма обхватов головы, мм	Рост	Положение упоров
до 980	1	4–8–8
985–1005	1	4–7–7
1010–1030	1	3–6–6
1035–1055	1	3–5–6
1060–1080	2	4–7–8
1085–1105	2	3–6–7
1110–1130	2	3–5–6
1135–1155	2	3–4–5
1160–1180	2	3–3–4
1185–1205	2	3–2–3

Таблица 1.4

Противогаз ПДФ–2Ш

Сумма обхватов головы, мм	Рост	Положение упоров
1035–1055	2	4–7–9
1060–1080	2	4–7–8
1085–1105	2	3–6–7
1110–1130	2	3–5–6
1135–1155	2	3–4–5
1160–1180	3	3–5–6
1185–1205	3	3–4–5
1210–1230	3	3–3–4
1235–1255	3	3–2–3
1260–1280	3	3–1–2
1285–1305	3	3–1–1

Новые детские противогазы по эксплуатационным и физиологическим показателям имеют ряд преимуществ. У них снижено сопротивление дыханию на входе и давление лицевой части на голову, что позволяет увеличить время пребывания детей в противогазах.

Конструкция лицевой части такова, что стало возможным уменьшить количество ростов до трех и тем самым облегчить подбор противогазов и обеспечение ими детей.

На предприятиях, деятельность которых связана с производством, использованием или транспортировкой аварийно химически опасных веществ (АХОВ), при авариях, стихийных бедствиях, диверсиях возможны случаи заражения обширных территорий высокими концентрациями вредных веществ и на длительное время. Все это создает большие трудности в проведении спасательных и восстановительных работ, т. к. требует обеспечения надежной защиты органов дыхания людей, работающих в зоне заражения.

Применение противогазов фильтрующего типа, как гражданских, так и промышленных, при высоких концентрациях АХОВ, а также при недостатке кислорода (например, при выполнении работ в замкнутом объеме) недопустимо.

В таких случаях применяют изолирующие противогазы ИП–46, ИП–4, ИП–5, которые обеспечивают защиту органов дыхания, глаз и кожи лица от любых АХОВ независимо от свойств и концентрации. Они позволяют работать даже там, где полностью отсутствует кислород в воздухе (рис. 1.3). С помощью противогазов ИП–46М и ИП–5 можно выполнять легкие работы под водой на глубине до 7 м. Принцип их работы основан на выделении кислорода из химических веществ при поглощении углекислого газа и влаги, выдыхаемых человеком. Изолирующие противогазы состоят из лицевой части, регенеративного патрона, дыхательного мешка, сумки, незапотевающих пленок и утеплительных манжет (поставляются по желанию потребителя).

Запас кислорода в регенеративном патроне позволяет выполнять работы в изолирующем противогазе при тяжелых физических нагрузках в течение 45 мин, а при легких – или в состоянии относительного покоя – до трех часов.

Непрерывно пребывать в изолирующем противогазе со сменой регенеративного патрона допустимо 8 ч. Повторное пребывание в них – только после 12-часового отдыха. Периодическое пользование противогазом – по 3–4 ч ежедневно в течение двух недель.

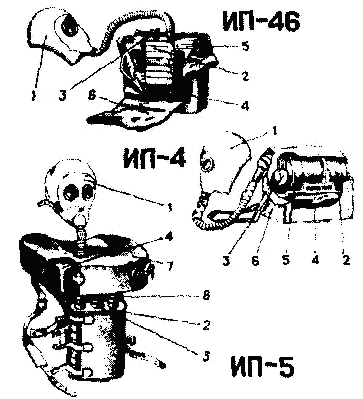

Рис. 1.3. Изолирующие противогазы: 1 – лицевая часть; 2 – регенеративный патрон; 3 – пусковое приспособление; 4 – дыхательный мешок; 5 – каркас; 6 – сумка; 7 – чехол; 8 – нагрудник

Регенеративный патрон обеспечивает получение кислорода для дыхания, поглощение углекислого газа и влаги из выдыхаемого воздуха. Корпус патрона снаряжен регенеративным продуктом, в котором установлен пусковой брикет. Серная кислота, выливающаяся при разрушении встроенной ампулы, разогревает регенеративный продукт, и, тем самым, интенсифицирует его работу. Кроме того, пусковой брикет обеспечивает выделение кислорода, необходимого для дыхания в первые минуты.

Следует помнить, что к работе в изолирующем противогазе допускаются лица, прошедшие медицинское освидетельствование.

Подготовка к работе ИП–4М включает 2:

1. Проверку комплекта, в состав которого входят:

– регенеративный патрон РП–4 (с мешком для хранения и памяткой);

– лицевая часть МИА–1 с чехлом;

– мешок дыхательный с клапаном избыточного давления;

– каркас;

– сумка;

– пленка незапотевающая НПН–62,5 (одна коробка);

– мембрана (одна коробка);

– манжета утеплительная – две;

– ключ;

– пробка.

2. Проверку внешним осмотром исправности всех узлов и деталей, доступных обзору без дополнительной разборки и с помощью манометра.

3. Подбор лицевой части в таком порядке:

– измерить вертикальный обхват головы по замкнутой линии, проходящей через макушку, подбородок и щеки;

– измерить горизонтальный обхват головы по замкнутой линии, проходящей спереди по надбровной дуге, сбоку – на 2–3 см выше края ушной раковины и сзади – через наиболее выступающую часть головы;

– сложить результаты обоих измерений;

– выбрать по полученному результату необходимый рост лицевой части, пользуясь табл. 1.5.

– протереть лицевую часть снаружи и внутри тампоном, слегка смоченным водой, и продуть соединительную трубку;

– продеть лямки наголовника в средние прорези пряжек так, чтобы свободные концы лямок были на 2–3 деления длиннее, чем это необходимо в соответствии с определенными по таблице номерами упоров на них;

– продеть свободные концы лямок в крайние прорези так, чтобы рекомендуемая по табл. 1.5 цифра располагалась за прорезью, а уступ на лямке, соответствующий этой цифре, плотно прилегал к перемычке пряжки.

Таблица 1.5

Данные для подбора роста лицевой части

Рост лицевой части	1		2			3
Сумма измерений, мм	до 1185	1190–1210	1215–1235	1240–1260	1265–1285	1290–1310	1315 и более
Номер упора наголовника	2–4–5	1–3–4	2–4–5	1–3–4	1–2–3	1–3–4	1–2–3

Примечание. В строке «Номер упоров наголовника» первым указан номер упора лобных, вторым – височных и третьим – щечных лямок.

4. Подготовку стекол очкового узла лицевой части против запотевания.

5. Надевание утеплительных манжет на очковые обоймы (при отрицательных температурах).

6. Проверку герметичности лицевой части «на вдохе».

7. Сборку противогаза.

8. Подгонку ремней сумки.

9. Заполнение формуляра и укладку противогаза в мешок для хранения.

Многие объекты народного хозяйства перерабатывают и используют в производственных процессах значительное количество аварийно химически опасных веществ. В результате стихийных бедствий, производственных аварий на химически опасных объектах, утечки АХОВ при хранении или транспортировке, при нарушении правил техники безопасности могут произойти поражения работающего персонала, а иногда и населения, проживающего вблизи.

Промышленные противогазы надежно предохраняют органы дыхания, глаза и лицо от повреждения 3, однако запрещается применять их при недостатке кислорода в воздухе (например, в емкостях, цистернах, колодцах и других изолированных помещениях). Их используют только там, где в воздухе содержится не менее 18 % кислорода.

Промышленный противогаз состоит из снаряженной коробки, лицевой части (шлем-маски) с соединительной трубкой и сумки.

Некоторые виды коробок показаны на рис. 1.4, а избирательные свойства противогазов – в табл. 1.6.

Рис. 1.4. Промышленные противогазы (внешний вид коробок)

В зависимости от состава ядовитых веществ и вредных примесей фильтрующая коробка может содержать один или несколько специальных поглотителей или поглотитель и аэрозольный фильтр. При этом коробки строго специализированы по назначению (по составу поглотителей) и отличаются окраской и маркировкой.

Коробки марок А, В, Г, Е, КД изготовляются как с аэрозольными фильтрами, так и без них, БКФ – только с аэрозольными фильтрами, а М и СО – без них.

Белая вертикальная полоса на коробке означает, что она оснащена фильтром.

При получении противогазов обязательно проверить, нет ли проколов и прорывов на шлем-маске, трещин на стекле очков, а также есть ли прокладочное кольцо в клапанной коробке.

Чтобы определить, правильно ли подобрана шлем-маска и собран противогаз, а также установить его исправность (герметичность), необходимо надеть противогаз, закрыть отверстие в дне коробки резиновой пробкой или ладонью и сделать 3–4 глубоких вдоха. Если дышать невозможно, то противогаз герметичен. В случае прохода воздуха им пользоваться нельзя.

Таблица 1.6

Избирательные свойства противогазов

Марка противогаза	Цвет коробки	АХОВ, от которых защищает
А	Коричневый с белой вертикальной полосой	Фосфор- и хлорорганические ядохимикаты, пары органических соединений (бензин, ацетон, бензол, сероуглерод, спирт, эфир, толуол, тетраэтилсвинец)
В	Желтый с бе­­лой вертикальной полосой	Фосфор- и хлорорганические ядохимикаты, кислые газы и пары (сернистый газ, хлор, сероводород, синильная кислота, окислы азота, фосген, хлористый водород)
Г	Одна полови­­на – черная, другая – желтая с белой полосой	Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида
Е	Черный с белой вертикальной полосой	Мышьяковистый и фосфористый водород
КД	Серый с белой вертикальной полосой	Аммиак, сероводород и их смеси
М	Красный с белой вертикальной полосой	Окись углерода в присутствии малых количеств аммиака, мышьяковистого и фосфористого водорода, сероводорода, паров органических соединений
СО	Белый	Окись углерода

Проведенные в последние годы исследования расширили область применения гражданских и детских противогазов – их теперь можно использовать и для защиты от аварийно химически опасных веществ (АХОВ). К противогазам ГП–5, ГП–5м, ГП–7 и детским ПДФ–Д(А), ДФ–Ш(А), ПДФ–2д, ПДФ–2ш, ПДФ–7 разработаны комплекты дополнительных патронов ДГП–1 и ДПГ–3 (рис. 1.5), которые приняты на снабжение. Внесены изменения и в технические описания, инструкции по эксплуатации этих противогазов. Кроме того, противогазы ГП–7, ПДФ–2д, ПДФ–2ш, укомплектованные фильтрующе-поглощающей коробкой ГП–7К, можно применять для защиты от радионуклидов йода и его органических соединений.

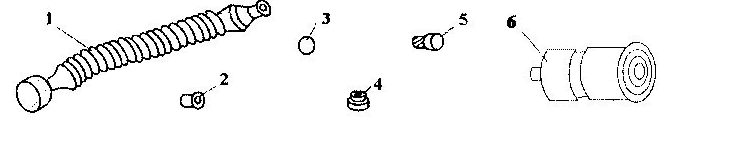

Рис. 1.5. Составные элементы ДПГ–1, ДПГ–3: 1 – соединительная трубка; 2 – колпачок; 3 – прокладка колпачка; 4 – вставка; 5 – заглушка; 6 – патрон

В комплекте с противогазом патрон ДПГ–3 защищает от аммиака, хлора, диметиламина, нитробензола, сероводорода, сероуглерода, синильной кислоты, тетраэтилсвинца, фенола, фурфурола, хлористого водорода, хлористого цинка и этилмеркаптана, а ДПГ–1, кроме того, – от двуокиси азота, метила хлористого, окиси углерода и окиси этилена. Наружный воздух, предварительно очищенный в фильтрующей коробке от аэрозолей и паров АХОВ, поступает в патрон, где окончательно очищается от вредных примесей и через соединительную трубку направляется в подмасочное пространство лицевой части.

В комплект входят: патрон ДПГ–1 и ДПГ–3, соединительная трубка (при использовании с противогазами ГП–5, ГП–5м, ПДФ–Ш(А) с лицевой частью ШМ–62у) и вставка. Патрон имеет цилиндрическую форму. С лицевой частью противогаз связан с помощью соединительной трубки, для чего на один из концов навинчивается горловина. На дне патрона нарезана внутренняя резьба для присоединения фильтрующе-поглощающей коробки ГП–5 или ГП–7.

Внутри патрона ДПГ–1 два слоя шихты (рис. 1.6) – поглотитель и гопкалит, а в ДПГ–3 – только один слой поглотителя. Чтобы предохранить шихту от увлажнения при хранении, горловины должны быть постоянно закрытыми: наружная – навинченным колпачком с резиновой прокладкой, внутренняя – ввернутой заглушкой. Сопротивление потока воздуха не более 10 мм вод. ст. при расходе 30 л/мин. Масса патрона ДПГ–1 не более 500 г, ДПГ–3 – 350 г.

На поверхность каждого патрона наносится маркировка: над зигом – наименование, ДПГ–1 или ДПГ–3, между зигом и закатным швом – условное обозначение предприятия-изготовителя, дата выпуска (квартал, две последние цифры означают год) и номер партии.

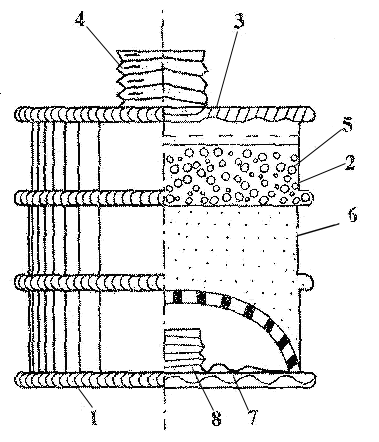

Рис. 1.6. Дополнительный патрон ДПГ–1: 1 – дно; 2 – корпус; 3 – прокладка резиновая; 4 – колпачок; 5 – гопкалит; 6 – поглотитель; 7 – кольцо прокладочное; 8 – заглушка

Патрон имеет гарантийный срок хранения 10 лет – в упаковке предприятия изготовителя. Хранятся они в ящиках для средств индивидуальной защиты с соединительными трубками по 40 шт., без них – по 60 шт. В каждый вкладывается «Техническое описание и инструкция по эксплуатации».

Время защитного действия по АХОВ (при объеме легочной вентиляции 30 л/мин) в минутах для гражданских противогазов ГП–7, ГП–5, ГП–5м в комплекте с дополнительными патронами ДПГ–1 и ДПГ–3 приведено в табл. 1.7.

Примечание. Для детских противогазов время защитного действия по АХОВ (при объеме легочной вентиляции 15 л/мин) не менее чем в два раза больше указанного в таблице. Все данные приведены для относительной влажности воздуха 75 % и температуры окружающей среды от –30 C до +40 C; для окиси углерода от –10 C до +40 C. От хлора и сероводорода при концентрации 5 мг/л гражданские противогазы защищают и без дополнительных патронов в течение 40 мин, а детские – 80 мин.

Респираторы применяются для защиты органов дыхания от попадания радиоактивной пыли и используются при действиях на местности, зараженной радиоактивными веществами.

Таблица 1.7

Характеристика патронов

АХОВ	Концентрация АХОВ, мг/л	Время действия, мин
		ДПГ–1	ДПГ–3
Аммиак	5,0	30	60
Диметиламин	5,0	60	80
Хлор	5,0	80	100
Сероводород	10,0	50	50
Соляная кислота	5,0	30	30
Тетраэтилсвинец	2,0	500	500
Двуокись азота	1,0	30
Этилмеркаптан	5,0	120	120
Окись углерода	1,0	25
Метил хлористый	0,5	35
Двуокись углерода	3,0	40
Нитробензол	5,0	70	70
Фенол	0,2	800	800
Фурфурол	1,5	400	400

Респиратор Р–2. Представляет собой фильтрующую полумаску, снабженную двумя вдыхательными клапанами, одним выдыхательным клапаном с предохранительным экраном, оголовьем, состоящим из эластичных и нерастягивающихся тесемок и носовым зажимом. Хранится респиратор в полиэтиленовом пакете с кольцом. Изготовляются респираторы Р–2 трех размеров. Размер обозначен на внутренней подбородочной части полумаски и на этикетке, вложенной в полиэтиленовый пакет.

Наружная часть полумаски изготовлена из полиуретана, а внутренняя – из тонкой воздухонепроницаемой пленки, в которую вмонтированы вдыхательные клапаны. Между полиуретаном и пленкой расположен фильтр из полимерных волокон. При вдохе воздух проходит через всю наружную поверхность полиуретана и фильтр, очищается от пыли через вдыхательные клапаны и попадает в органы дыхания. При выдохе воздух выходит наружу через выдыхательный клапан.

Подбор респиратора осуществляется по размерам, которые определяются по результатам измерения высоты лица (расстояние между точкой наибольшего углубления переносья и самой низкой точкой подбородка) согласно табл. 1.8 1.

Таблица 1.8

Данные для подбора размера респиратора

Высота лица, мм	Требуемый размер респиратора
до 109	1
от 109 до 119	2
от 119 и более	3

Респираторы представляют собой облегченные средства для защиты органов дыхания от вредных газов, паров и аэрозолей. Очистка вдыхаемого воздуха от парогазообразных примесей осуществляется за счет физико-химических процессов (адсорбции, хемосорбции и катализа), а от аэрозольных примесей – путем фильтрации через волокнистые материалы. Делятся на два типа.

Первый – это респираторы, у которых полумаска и фильтрующий элемент одновременно служат и лицевой частью. Второй – очищает вдыхаемый воздух в фильтрующих патронах, присоединяемых к полумаске.

По назначению респираторы подразделяются на противопыльные, противогазовые и газопылезащитные. Они защищают органы дыхания от аэрозолей различных типов; от вредных паров и газов; от газов, паров и аэрозолей при одновременном присутствии их в воздухе.

В качестве фильтров в противопылевых респираторах используют тонковолокнистые фильтровальные материалы. В нашей стране наибольшее распространение получили полимерные фильтровальные материалы типа ФП (фильтр Петрянова) благодаря их высокой эластичности, механической прочности, большой пылеемкости, а главное из-за высоких фильтрующих свойств. Важным отличительным свойством материалов ФП, изготовленных из перхлорвинила и других полимеров, обладающих изоляционными свойствами, является то, что они несут высокие электрические заряды, которые резко повышают эффективность улавливания аэрозолей.

В зависимости от срока службы респираторы могут быть одноразового использования (ШБ–1 «Лепесток», «Кама», У–2К), которые после обработки непригодны для дальнейшей эксплуатации и многоразового использования, где предусмотрена замена фильтров.

Признаком необходимости обработки фильтров следует считать затрудненное дыхание. Значит, рекомендуется заменить или произвести регенерацию фильтров. Для этого осевшую на фильтр пыль стряхнуть или удалить продувкой чистым воздухом в направлении, обратном вдыхаемому. Если нет желаемых результатов, респиратор или фильтр заменяют. Использовать противопылевые респираторы для защиты от вредных паров, газов, аэрозолей, органических растворителей и легковозгорающихся веществ запрещается.

Респиратор ШБ–1 «Лепесток». Предназначен для защиты органов дыхания от вредных аэрозолей в виде пыли, дыма, тумана. Он представляет собой легкую полумаску из тканевого материала ФПП (фильтр Петрянова из волокон полихлорвинила), являющуюся одновременно и фильтром. Поэтому в таком респираторе какие-либо клапаны отсутствуют. Воздух очищается всей поверхностью полумаски. Надо учитывать, что в таком респираторе при входе воздух движется в одном направлении, при выдохе – в противоположном. Получается как бы маятниковое его движение через ткань, что несколько снижает защитное свойство. Еще одна отрицательная сторона: при выдохе влага оседает внутри полумаски, постепенно впитывается тканью и ухудшает фильтрующую способность, а при низких температурах респиратор обмерзает, что ещё больше снижает эксплуатационные возможности.

Для придания полумаске жёсткости внутрь вставлены распорки, по наружной кромке укреплена марлевая полоса, обработанная специальным составом. Плотность прилегания обеспечивается с помощью резинового шнура, проходящего по всему периметру респиратора, алюминиевой пластинкой, обжимающей переносицу, а также за счёт электростатического заряда материала ФПП, который обеспечивает мягкое и надёжное уплотнение (прилипание) респиратора по линии прилегания к лицу. Удерживается на лице двумя хлопчатобумажными лентами. Респиратор имеет малое сопротивление дыханию и малую массу (10 г). Выпускается трёх наименований: ШБ–1 «Лепесток 200», ШБ–1 «Лепесток 40», ШБ–1 «Лепесток 5». Различаются они марками материала ФПП, а внешне – цветом наружного круга: «Лепесток 200» – белый, «Лепесток 40» – оранжевый, «Лепесток 5» – голубой. Цифры говорят о коэффициенте защиты в ПДК (200, 40,5) для частиц до 2 мкм. Надо помнить, что он не защищает от паров и газов вредных веществ, органических растворителей, легковозгорающихся веществ.

Респиратор противоаэрозольный «Кама». Служит для защиты органов дыхания от различных видов аэрозолей (растительных, животных, металлургических, минеральных, пыли синтетических моющих средств), находящихся в воздухе. По внешнему виду несколько отличается от «Лепестка», но фильтрующая маска сделана из материалов ФП. Особенность в том, что по периметру полумаски закреплена полоса пенополиуретана, отогнутая на наружную сторону, а обтюратор состоит из двух полос ФП, отогнутых внутрь. Для плотного прилегания респиратора к лицу в области переносицы установлен носовой зажим, который представляет собой фигурную алюминиевую пластину. Крепление респиратора осуществляется при помощи резинового шнура. В случае загрязнения или повреждения обтюратора при эксплуатации одну из полос фильтрующего материала удаляют, что позволяет увеличить срок службы. Регенерация производится стряхиванием пыли. Если это не даёт желаемого результата – респиратор заменяют.

Выпускается трёх ростов – 1, 2, 3, которые маркируются на пенополиуретановой полосе. Масса – 20 г. Наиболее целесообразно применять при концентрациях аэрозолей до 100 мг/м³, при более высоких – быстро нарастает сопротивление дыханию.

Респиратор У–2К. Обеспечивает защиту органов дыхания от силикатной, металлургической, горнорудной, угольной и другой пыли, от дустов и порошкообразных удобрений, не выделяющих токсичных газов и паров. Представляет собой фильтрующую полумаску, наружный фильтр которой изготовлен из полиуретанового поропласта, внутренняя ее часть – из полиэтиленовой плёнки. Между поропластом и полиэтиленовой плёнкой расположен второй фильтрующий слой из материала ФП. Два клапана вдоха крепятся к полиэтиленовой плёнке. Клапан выдоха размещён в передней части полумаски и защищен экраном. Для плотного прилегания респиратора к лицу в области переносицы имеется носовой зажим – фигурная алюминиевая пластина. Крепится при помощи регулируемого оголовья. Выпускается промышленностью трёх ростов. Масса его не более 60 г.

Регенерация проводится стряхиванием, лёгким выколачиванием пыли или продувкой чистым воздухом в направлении, обратном потоку вдыхаемого воздуха, при снятых клапанах вдоха. Если эти действия не помогают и дыхание остается затруднительным, респиратор следует заменить. Использовать его целесообразно при кратковременных работах небольшой интенсивности и запылённости воздуха. Не рекомендуется применять, когда в атмосфере сильная влага. Надо остерегаться попадания на фильтрующую поверхность капель и брызг органических растворителей. Респиратор не защищает от паров и газов вредных веществ, от аэрозолей, высокотоксичных и легковозгорающихся веществ.

Промышленный респиратор У–2К идентичен респиратору Р–2, принятому на оснащение гражданской обороны.

Респиратор фильтрующий противогазовый РПГ–67. Защищает органы дыхания от воздействия парообразных вредных веществ, присутствующих в воздухе производственных помещений. Состоит из резиновой полумаски, обтюратора, фильтрующих патронов, пластмассовых манжет с клапанами вдоха, клапана выдоха с предохранительным экраном и оголовья.

В зависимости от условий, в которых придется работать, респиратор укомплектовывается фильтрующими патронами различных марок (табл. 1.9).

Таблица 1.9

Защитные свойства респираторов и патронов к ним

Марка патрона	Марка респиратора	Вредные и токсичные вещества
А	РПГ–67А	Пары органических веществ (бензин, керосин, сероуглерод, ксилол, толуол, ацетон, спирты, эфиры, бензол) хлор- и фосфорорганические ядохимикаты
В	РПГ–67В	Кислые газы (сернистый газ, сероводород), пары хлор- и фосфорорганических ядохимикатов
КД	РПГ–67КД	Аммиак, сероводород и их смесь
Г	РПГ–67Г	Пары ртути и ртутьорганические соединения

Особенность заключается в том, что марка респиратора соответствует марке фильтрующего патрона. В свою очередь, патроны различаются по составу поглотителей. В центре патрона нанесена маркировка (дата изготовления, марка респиратора и патрона). Выпускаются респираторы с полумасками трёх ростов 1, 2, 3. Разрешается работать в средах, где ПДК не превышает 15 мг/л. Срок службы патронов зависит от условий эксплуатации.

Респиратор фильтрующий газопылезащитный РУ–60М. Защищает органы дыхания от воздействия вредных веществ, присутствующих в воздухе одновременно в виде паров, газов и аэрозолей (пыли, дыма, тумана). Состоит из тех же элементов и такой же полумаски, как и РПГ–67.

Выпускается двух модификаций: с постоянно закреплённым противоаэрозольным фильтром в патроне и со сменным противоаэрозольным фильтром. Рекомендуется использовать при повышенных концентрациях пыли в воздухе. В зависимости от назначения укомплектовывают фильтрующими патронами марок А, В, КД, Г, как РПГ–67. Поэтому защищают они от тех же веществ, но дополнительно ещё во всех случаях – от пыли, дыма, тумана. Не рекомендуется применять при концентрации пыли более 100 мг/л. Срок службы зависит от условий эксплуатации.

Противогазовые и газопылезащитные респираторы надёжно защищают органы дыхания, если они правильно подобраны, удобно надеты и оголовье удобно подогнано по голове.

Запрещается применять для защиты от высокотоксичных веществ типа синильной кислоты, мышьяковистого, фосфористого, цианистого водорода, тетраэтилсвинца, низкомолекулярных углеводов (метан, этан), а также от веществ, которые в парогазообразном состоянии могут проникать в организм через неповреждённую кожу.
