4. Технология добычних работ открытым способом
Радиус разгрузки — горизонтальное расстояние от оси вращения экскаватора до оси ковша при разгрузке; максимальный радиус разгрузки сответствует максимально выдвинутой горизонтальной рукояти.
Высота разгрузки — вертикальное расстояние от горизонта установки экскаватора до нижней кромки открытого днища ковша; максимальная высота разгрузки соответствует максимально поднятой рукояти. Минимальные значения радиусов черпания и разгрузки не совпадают с соответствующими максимальными значениями высот разгрузки.
Сфера рабочего действия экскаватора определяется радиусами и высотой черпания и разгрузки. При этом обычно угол наклона стрелы ас = 45°. У некоторых мехлопат угол ас может изменяться в пределах 30—50°. С увеличением ас увеличивается высота и уменьшаются радиусы действия экскаватора.
Габариты экскаватора определяются радиусом вращения задней части кузова Як, высотой экскаватора Яэ (вертикальное расстояние от горизонта установки экскаватора до верхнего края наиболее выступающей вверх несъемной его части), высотой кузова экскаватора /гк.
Скорость движения мехлопаты на гусеничном ходу составляет 0,9—3,7 км/ч. Преодолеваемый подъем—12°.
Рабочий цикл экскаватора состоит из четырех основных операций: наполнения ковша (черпания), поворота на разгрузку, разгрузки породы из ковша и поворота в забой’ Дополнительные движения обычно совмещаются с основными: вынос и опускание ковша для разгрузки — с поворотом экскаватора из забоя, а опускание ковша для черпания — с поворотом экскаватора в забой.
Радиус разгрузки — горизонтальное расстояние от оси вращения экскаватора до оси ковша при разгрузке; максимальный радиус разгрузки сответствует максимально выдвинутой горизонтальной рукояти.
Высота разгрузки — вертикальное расстояние от горизонта установки экскаватора до нижней кромки открытого днища ковша; максимальная высота разгрузки соответствует максимально поднятой рукояти. Минимальные значения радиусов черпания и разгрузки не совпадают с соответствующими максимальными значениями высот разгрузки^
Сфера рабочего действия экскаватора определяется радиусами и высотой черпания и разгрузки. При этом обычно угол наклона стрелы ас = 45°. У некоторых мехлопат угол ас может изменяться в пределах 30—50°. С увеличением ас увеличивается высота и уменьшаются радиусы действия экскаватора.
Габариты экскаватора определяются радиусом вращения задней части кузова Як, высотой экскаватора Яэ (вертикальное расстояние от горизонта установки экскаватора до верхнего края наиболее выступающей вверх несъемной его части), высотой кузова экскаватора /гк.
Скорость движения мехлопаты на гусеничном ходу составляет 0,9—3,7 км/ч. Преодолеваемый подъем—12°.
Рабочий цикл экскаватора состоит из четырех основных операций: наполнения ковша (черпания), поворота на разгрузку, разгрузки породы из ковша и поворота в забой’ Дополнительные движения обычно совмещаются с основными: вынос и опускание ковша для разгрузки — с поворотом экскаватора из забоя, а опускание ковша для черпания — с поворотом экскаватора в забой.

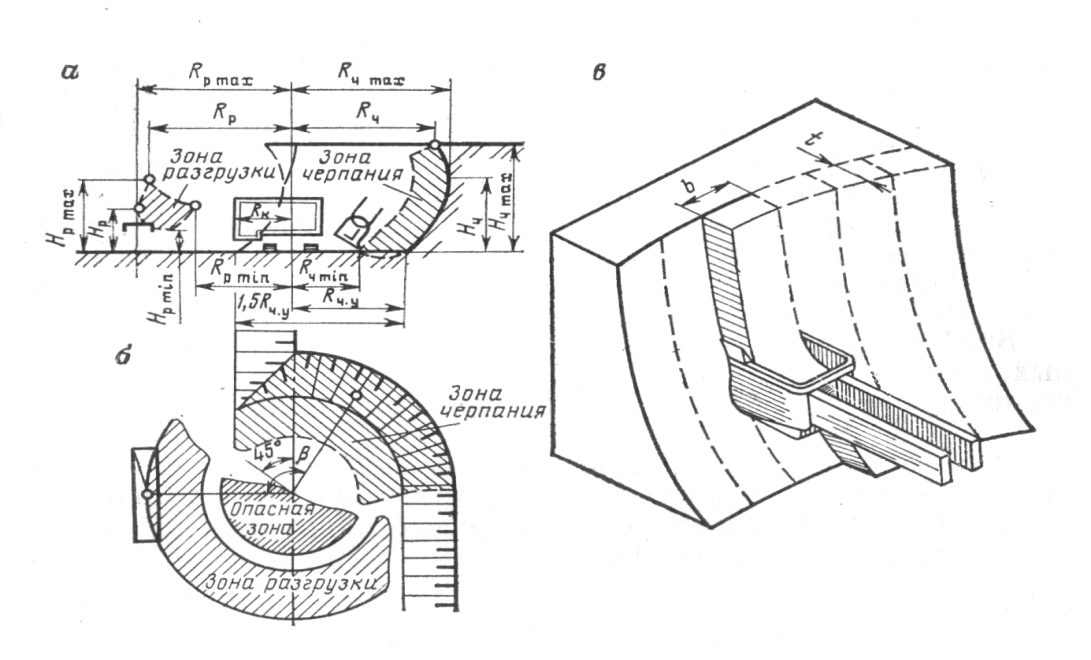

Рис. 5 Рабочие параметры мехлопаты в мягких породах:
а — поперечное сечение; б — план; в — схема копания; Ь — ширина стружки; t — толщина стружки
