1.5. Пожарные ручные лестницы
Пожарные лестницы предназначены для подъема на верхние этажи зданий при спасательных работах и тушении пожаров, когда стационарные лестницы, другие устройства и пути использовать невозможно. Ручные лестницы приводят в действие вручную.
Существуют три типа ручных пожарных лестниц: лестница-палка, лестницаштурмовка и выдвижная трехколенная лестница. Изготовляют их из дерева, алюминиевого проката. Лестницы просты по конструкции, удобны в работе. Они входят в комплект оборудования пожарных автомобилей, которые доставляют их к месту пожара.
Лестница-палка. Она предназначена для подъема пожарных на первый этаж через оконные проемы зданий и сооружений и для использования в качестве тарана при вскрытии дверей. Лестницу-палку вследствие ее сравнительно малой высоты применяют преимущественно внутри помещений, в развернутом виде – как приставную. Она может также использоваться в качестве носилок.
30
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
Технические характеристики
Конструкция |
продольно-складная |
Длина лестницы, мм: |
|
сложенной |
3400 |
развернутой |
3116 |
Сечение сложенной лестницы, мм |
105×68 |
Расстояние между тетивами, мм |
250 |
Шаг между ступенями, мм |
340 |
Масса, кг |
не более 10,5 |
Лестница состоит из двух деревянных тетив овального сечения и восьми ступеней, шарнирно соединенных с тетивами. На одном конце каждой тетивы имеется наделка, за которую убирают конец другой тетивы при складывании лестницы. Ступени лестницы убираются в косые пазы тетивы. Шарнир, соединяющий ступень с тетивой, представляет собой железную втулку, плотно вставленную в конец ступени. Через ступень и тело тетивы пропущена ось шарнира, которая снаружи тетивы расклепана с образованием полукруглых головок. Под головки подложены шайбы. Таким образом, в сложенном состоянии лестница представляет собой палку с закругленными и окованными концами, что дает возможность использовать ее на пожарах для отбивания штукатурки и выполнения других подобных работ.
В процессе эксплуатации, не реже 1 раза в год, лестницу подвергают испытанию на прочность. При испытании лестницу-палку ставят к стене под углом 75°, к середине тетив закрепляют груз массой 120 кг, к одной ступени (в средней части лестницы) подвешивают такой же груз и оставляют на 2 мин. После снятия нагрузки лестница-палка не должна иметь никаких деформаций и должна легко и плотно складываться
31
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
Пожарные лестницы

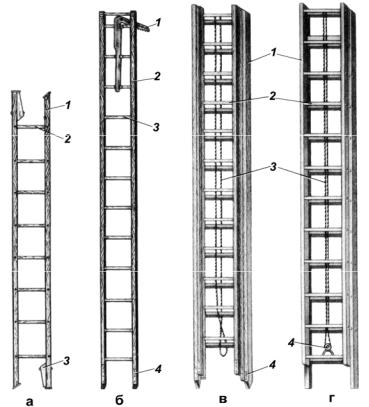

а– лестница-палка ЛП: 1 – тетива, 2 – ступень, 3 – болт,
б– деревяннаялестницаштурмовкаЛШ: 1 – крюк, 2 – тетива, 3 – ступень, 4 – опорныйбашмак;
в– трехколенная выдвижная деревянная 3-КЛ: 1 – тетива, 2 – ступень, 3 – трос,
4 – опорный башмак, г – трехколенная выдвижная металлическая Л-60: 4 – блок
Лестница-штурмовка. Она предназначена для подъема пожарных на этажи зданий через окна, балконы, проемы, а также для работы на крутых крышах при вскрытии кровли. Кроме того, это один из спортивных снарядов в пожарноприкладном спорте.
Технические характеристики
Конструкция |
одноколенная |
Длина, мм |
4100 |
Ширина, мм |
300 |
Вылет крюка, мм |
650 |
Расстояние между тетивами, мм |
250 |
Шаг между ступенями, мм |
340 |
Масса, кг |
не более 10 |
32
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
Лестница-штурмовка состоит из двух тетив, соединенных 13 ступенями, и стального крюка. Крюк закрепляется при помощи специальных металлических коробок на 10 – 12-й ступенях. На нижней стороне крюка имеются зубья для надежного зацепления за подоконник. Вдоль крюка и двух сторон имеются ребра жесткости. Под 1-й, 7-й и 12-й ступенями пропущены металлические стяжки. По внутренней стороне каждой тетивы в пазах проложены стальные тросы, которые охватывают верхнюю ступень со стяжкой. Внизу концы закреплены болтами. Тросы предназначены для предупреждения несчастных случаев при поломке тетивы. Нижние и верхние концы тетив имеют стальную окову.
Лестницы-штурмовки не реже 1 раза в год испытывают:
а) на прочность крюка и тетив. Для этого лестницу свободно подвешивают на большой концевой зуб крюка и к обеим тетивам на высоте 2-й ступени подвешивают груз массой 160 кг;
б) на прочность ступеней и мест соединения их с тетивами. Для этого лестницу подвешивают на 2 – 3 зуба, расположенных ближе к тетиве. К ступеньке, не имеющей металлического крепления, подвешивают груз массой 200 кг.
Испытания на прочность продолжаются не менее 2 мин. После испытания лестница не должна иметь трещин и остаточных деформаций крюка.
Выдвижная лестница. Она предназначена для подъема пожарных в окно третьего этажа или на крышу двухэтажного здания для спасания людей или доставки противопожарного оборудования.
Технические характеристики выдвижной лестницы 3-КЛ
Конструкция |
трехколенная |
Длина лестницы, мм |
|
сложенной |
4395 |
развернутой |
10695 |
Ширина, мм |
485 |
Высота одного колена, мм |
183 |
Расстояние между тетивами верхнего колена, мм |
280 |
Шаг между ступенями, мм |
350 |
Длина колен, мм: |
|
нижнего |
4280 |
33
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
среднего |
4275 |
верхнего |
4285 |
Масса, кг |
не более 58 |
Выдвижная лестница 3-КЛ состоит из трех деревянных колен, механизмов выдвигания, сдвигания и останова. Каждое колено представляет собой раму, состоящую из двух продольных тетив и 12 ступеней, вделанных в тетивы на сквозных шипах. Тетивы каждого колена стянуты тремя металлическими стяжками под 1-й, 6-й, 12-й ступенями. Колена соединены между собой металлическими скобами (по две пары скоб на стык каждой пары колен) и шипами 2-го и 3-го колен, скользящими соответственно по продольным внутренним пазам 1-го и 2-го колен. Нижние концы тетив 1-го колена снабжены башмаками, верхние концы 3-го колена – стеннымиупорами. Башмакииупорыпредотвращаютперемещениелестницы.
Механизм выдвигания (сдвигания) лестницы представляет собой канатноблочное устройство, состоящее из троса, цепи, трех блоков в обоймах и двух кронштейнов с ушками для крепления концов троса. Для ограничения выдвигания на среднем колене установлены упорные планки. Среднее колено выдвигается при помощи цепи, а верхнее – при помощи стального троса. Для выдвигания и фиксирования выдвинутой лестницы на той или иной высоте служит механизм останова, состоящий из валика с рычагом, двух посадочных планок (остановов) и двух угольников, смонтированных внизу второго колена.
Деревянные лестницы 3-КЛ сейчас заменяются металлическими трехколенными выдвижными лестницами Л-60.
Технические характеристики выдвижной лестницы Л-60
Конструкция |
трехколенная |
Длина лестницы, мм: |
|
сложенной |
4380 |
развернутой |
10700 |
Высота пакета колен, мм |
202 |
Шаг между ступенями, мм |
350 |
Длина колен, мм: |
|
нижнего |
4240 |
среднего |
4010 |
верхнего |
4110 |
34
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
Материал тетив и ступеней |
алюминиевый сплав |
Масса, кг, не более |
48 |
Выдвижная лестница Л-60 состоит из трех выдвигающихся металлических колен, изготовленных из однотипных профилей и деталей, механизма выдвигания и сдвигания колен и механизма останова. Колена представляют собой форму, состоящую из двух балок (тетив) специального сечения, соединенных между собой рифлеными трубами (ступенями). Нижнее и среднее колена имеют по 12 ступеней, которые заделаны в отверстиях тетивы развальцовкой. Третье колено имеет 11 ступеней.
Трехколенные выдвижные лестницы испытывают на прочность тетив и ступеней 1 раз в год следующим образом. Лестницу выдвигают на полную длину и устанавливают к стене под углом 75°. В середине каждого колена на обе тетивы подвешивают груз массой 100 кг. Прочность ступеней и мест крепления их с тетивами испытывают, подвешивая груз массой 200 кг, приложенный в середине неусиленной ступеньки нижнего колена. Продолжаются испытания не менее 2 мин. После испытания лестница не должна иметь повреждений, колена лестницы должны выдвигаться и опускаться без заеданий.
Правила эксплуатации лестниц и меры безопасности при работе с ними
Запрещается эксплуатировать неисправные лестницы или не отвечающие условиям безопасности работы с ними. На пожарных автомобилях лестницы должны быть плотно уложены и надежно закреплены. При снятии с машины лестница не должна тереться о твердые (металлические) части кронштейна и подвергаться ударам.
При ежедневном осмотре при смене караулов проверяют:
−лестницы-палки – состояние тетив, наличие шурупов, плотность прилегания наконечников, наделок и планок-башмаков, оковок концов ступеней, плавность хода осей во втулках, отсутствие люфта;
−лестницы-штурмовки – состояние тетив, качество запрессовки тросиков в пазы тетив, состояние крепления стяжек и башмаков, ступеней и крюка;
35
