20 мин работы в условиях прокладки рукавной линии. Последующее время работы рукава под давлением прибавляется к этому времени.
2.2.3. Рукавное оборудование
Рукавный водосборник ВС-125 (рис. 35) предназначен для подключения по-
жарного насоса при помощи рукавов к |
|
|
пожарному гидранту или пожарной ко- |
|
|
лонке. Корпус водосборника (из алю- |
|
|
миниевых сплавов) имеет два входных |
|
|
и один выходной патрубок, на концы |
|
|
которых навинчиваются муфтовые со- |
|
|
единительные головки. Внутри водо- |
|
|
сборника установлен тарельчатый кла- |
|
|
пан для перекрытия второго входного |
|
|
патрубка при соединении насоса на |
|
|
Рис. 35. Рукавный водосборник ВС-125: |
||
один рукав. Для отбора воды из по- |
||
1 – корпус; 2 – входные патрубки; 3 – та- |
||
жарного водопровода устанавливают |
рельчатый клапан; 4 – выходной патрубок; |
|
пожарную колонку на гидрант, а водо- |
5–муфтовая соединительная головка |
|
|
||
|
сборник подключают к всасывающему штуцеру насоса, затем присоединяют рукава. Водосборник периодически, но не менее 1 раза в год, испытывают на прочность, плотность и герметичность гидравлическим давлением 0,6 МПа. При этом не должно быть течи и потения в местах соединений.
Всасывающая сетка предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, могущих засорить и повредить насос, а также для удержания столба воды во всасывающей линии при кратковременных остановках насоса или в случае залива всасывающей линии и насоса водой при неисправном вакуум-аппарате.
59
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
Промышленность выпускает всасывающие сетки трех типоразмеров: СВ-80 для мотопомп, СВ-100 и СВ-125 для пожарных автомобилей. Сетка (рис. 36) состоит из конусообразного корпуса с боковыми прорезями у основания и резьбовым штуцером для соединения с головкой всасывающего рукава, обратного клапана, рычажного устройства для поднятия клапана и предохранительной решетки, прикрепленной к основанию корпуса сетки.
Всасывающие сетки периодически, но не менее 1 раза в год, подвергают гидравлическим испытаниям: в надклапанной части сетки создается давление 0,2 МПа, которое поддерживают в течение 3 мин. В
исправной сетке не должно быть пропус- |

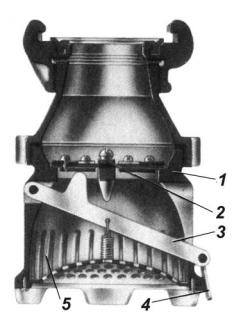

Рис. 36. Всасывающая сетка: |
1 – корпус, 2 – клапан, 3 – рычаг, 4 – |
|
ков воды через соединения и клапан. |
кольцо, 5 – боковые прорези |
Рукавные разветвления предназначе- |
|
ны для разделения огнетушащих средств, подаваемых пожарным насосом по магистральной рукавной линии, на несколько потоков, поступающих в рабочие рукавные линии, а также для регулирования подачи огнетушащих средств в эти линии. Они бывают трех- и четырехходовыми. Наибольшее распространение имеет трехходовое разветвление. Оно имеет три выходных штуцера и один входной. В зависимости от условного прохода (Ду 70 и 80 мм) входных штуцеров они имеют обозначения РТ-70 и РТ-80. Разветвление (рис. 37) состоит из корпуса, ручки для переноски, запорных устройств вентильного типа и муфтовых соединительных головок. Корпус разветвления отливают из алюминиевых сплавов. Периодически, но не реже 1 раза в год, разветвления подвергают гидравлическим испытаниям на прочность и плотность материала давлением 0,8 МПа в течение 3 мин.
60
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
Рис. 37. Рукавные пожарные разветвления:
а – трехходовое, б – четырехходовое, в – разрез: 1 – запорный вентиль, 2 – переносная ручка, 3 – муфтовая соединительная головка, 4 – входной штуцер, 5 – корпус, 6 – выходной штуцер
Соединительные головки – устройства для соединения пожарных рукавов, присоединения их к насосу и пожарному оборудованию. Выпускают соединительные головки для всасывающих и напорных рукавов.
Соединительные головки всасывающих рукавов предназначены для соединения их между собой, с насосом и всасывающей сеткой.
Они состоят из двух втулок с уплотняющими резиновыми кольцами и двух обойм, свободно надетых на втулки. Обоймы имеют по два клыка и наклонные спиральные площадки, с помощью которых соединяются головки. Для подтягивания головок используют специальные ключи.
Соединительные головки напорных рукавов предназначены для быстрого герметичного и прочного соединения напорных пожарных рукавов между собой и с пожарным оборудованием. По своей конструкции они относятся к группе быстросмыкаемых соединений и в зависимости от назначения подразделяются на рукавные, цапковые, муфтовые, головки-заглушки (ГЗ) и переходные (рис. 38).
61
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г
|
Пожарно-спасательная техника |
Сафонов С.К. |
и оборудование. Учебное пособие |
Рис. 38. Соединительные напорные головки а – рукавная, б – цапковая, в – муфтовая, г – головка-заглушка, д – переходная
Рукавные головки навязывают на концы напорных рукавов соответствующего диаметра с помощью мягкой проволоки. У муфтовых головок имеется внутренняя резьба, а у цапковых – наружная. Муфтовые и цапковые головки устанавливают на концах напорных патрубков насосов, пожарных колонках, рукавных разветвлениях, стволах, внутренних пожарных кранах на резьбе. Головка-заглушка предназначена для соединения с головкой напорных патрубков насоса пожарного автомобиля и закрытия их при неработающем насосе, а также при опрессовке насоса гидравлическим давлением. Переходная головка – арматура для соединения напорных рукавов или другого водопенного оборудования с разными условными проходами (диаметрами).
Резиновые кольца предназначены для уплотнения напорных и всасывающих соединительных головок, работающих в средах воды, воздуха, слабых растворов кислот и щелочей при температурах от + 50 до - 50 °С, гидравлических давлениях
до 2,0 МПа для напорных коммуникаций и до 0,3 МПа для всасывающих коммуникаций и разрежении не менее 600 мм рт. ст. По условному проходу кольца для напорных рукавов изготовляют размерами 50, 70, 80, 110 (рис. 39). Зажим
для напорных рукавов – 150 мм.
