ВСТУП
Застосування програм схемотехнічного моделювання електричних і електронних кіл та пристроїв дозволяє не тільки знизити витрати на створення навчальної лабораторної бази, але й підняти лабораторний практикум до якісно нового рівня, що містить елементи наукового дослідження і проектування.
У цьому посібнику експериментальне вивчення напівпровідникових перетворювачів ґрунтується на їхніх моделях, створених засобами програми Electronics Workbench (EWB).
Важливою позитивною якістю цієї програми є висока наочність вивчення електромагнітних процесів у досліджуваних ланцюгах і пристроях завдяки наявності високоточних віртуальних вимірювальних приладів, а також завдяки можливості одержання осцилограм у вузлах схеми.
Перед виконанням цього запропонованого циклу лабораторних робіт необхідно вивчити можливості програми EWB [1,2] і одержати первинні навички в її застосуванні.
Варто зважити на те, що деякі використовані в EWB умовні графічні елементи електричних (електронних) ланцюгів не відповідають вимогам чинних вітчизняних стандартів.
Автор вдячний студентам групи ПТЭ-2-01д А.Гончарову й А.Чернишову за активну участь у експериментальному відпрацьовуванні використовуваних у цьому циклі лабораторних робіт моделей і оформленні оригінал- макета посібника до видання.
Лабораторна робота № 1
Дослідження однофазного двопівперіодного
Тиристорного випрямляча
Мета роботи: дослідження на комп'ютерній моделі принципу дії й основних характеристик однофазного керованого випрямляча під час його роботи на активне й активно-індуктивне навантаження.

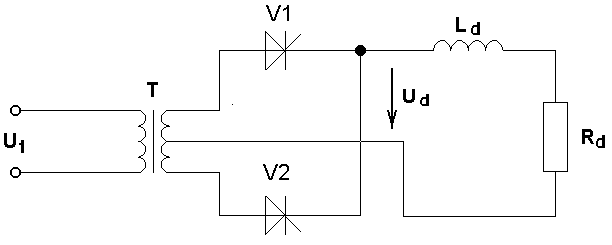

Електрична схема силової частини випрямляча показана на рис.1.1.
Рис.1.1
1.1 Об'єкт досліджень
Схема моделі випрямляча з вимірювальними приладами зображена на рис.1.2.
У цій моделі випрямляча схема заміщення вторинної обмотки однофазного трансформатора із середньою точкою показана у вигляді двох джерел напруги з ЕДС E2-1 і E2-2 і внутрішніми опорами R2-1, R2-2, відповідно, що імітують активні опори обмоток трансформатора.
Регулювання кутів включення тиристорів V1 і V2 здійснюється за допомогою блоку керування BU. Фаза вихідних імпульсів блоку BU __ Упр.1 і Упр.2, що надходять на керуючі електроди тиристорів V1 и V2, залежить від зміщення опорної напруги __ Uоп, яка формується функціональним генератором ФГ.
Навантаженням випрямляча є послідовно включені елементи Ld і Rd. За допомогою керованого ключа K (натисканням однойменної клавіші)
рис 1.2
індуктивність Ld може бути зашунтована і RL-навантаження перетвориться в R-навантаження.
