Обґрунтування вибору
Мені подобається працювати в шкільний майстерні, тому що саме тут
ми маємо можливість навчитися корисним речам. Наприклад, обробляти сучасні матеріали, конструювати власні вироби, які стануть у пригоді у побуті, користуватися технічним обладнанням та інструментами. На мою думку, підготовка проекту з трудового навчання дає нам можливість опанувати технології обробки сучасних конструкційних матеріалів, щоб надати виробу естетичної привабливості. Об’єкт нашого проекту - канцелярське приладдя «візитниця», що вироблена з використанням сучасних конструкційних матеріалів.
Мета проекту - виготовити канцелярський набір «візитниця» з сучасних конструкційних матеріалів. Щоб досягти цієї мети, складаємо алгоритм пошуку методом ТРВЗ (Теорія розв’язання винахідницьких задач – автор Альтшуллер Г.С).
Мета - зібрати інформацію щодо ознайомлення з конструкціями
канцелярського приладдя «візитниця», а також матеріалів, із яких виробляються ці побутові речі. Йдеться про прибори, які пропонують покупцям торгівельні мережі.
Задачі:
1) Опрацювати різноманітні джерела інформації.
2) Зробити розрахунки розмірів виробу.
3) Використати знання з ергономіки.
4) Розробити технологічну карту виготовлення виробу.
5) Скласти економічне обґрунтування проекту.
6) Провести мінімаркетінгове дослідження.
Даний творчий проект має практичне значення, бо канцелярський
набір «візитниця», що сконструйований і виготовлений згідно з технічною документацією, стане у пригоді як наочний посібник щодо подальшого проектування та виготовлення партії даних виробів у шкільній майстерні.
Розробку технічного завдання починаємо за методом зразків
(алгоритмічний аналіз), що запропонований Г.С.Альтшуллером (Алгоритм розв’язання винахідницьких задач). Сутність цього методу полягає у послідовному виконанні дії із виявлення, уточнення й усунення технічних протиріч:
* Формування ідеального рішення (створення ідеального об’єкта).
* Перехід від технічного протиріччя до ергономічного.
* Усунення фізичного протиріччя.
* Застосування операторів, які відображають інформацію в найбільш ефективних способах подолання протиріччя.
Вимоги до виробу
Канцелярський набір «візитниця», повинен відповідати таким вимогам:
* Ергономіки - зручність у використанні;
* Естетики - задоволення смаку будь-якого споживача;
* Технології - конструкція не повинна бути занадто складною
* Економіки – оптимальне використання якнайбільш недорогих, доступних матеріалів.
Серед потенційних покупців ми розглянемо дві групи людей:
1. покупці, що можуть придбати цей виріб за доступною ціною, оцінивши його практичність та зручність;
2. покупці, що в першу чергу звертають увагу на естетичну привабливість та дизайн запропонованої моделі.
З огляду вивчення ринку можна з певністю стверджувати, що проблем з реалізацією даної моделі не буде. Стимулювати попит покупця плануємо рекламою. Враховуючи вимоги до виробів, обираємо за основу складання двох конструкцій (дивись додатки - малюнок №1-2-3).
головні
другорядні
го
Розміри;
матеріал;
(металевий,
пластмасовий, дерев’яний)
Колір.
Стиль
виконання
Реальний
об’єкт
Виріб,знайдений
у книзі, каталозі, журналі, мережі
Інтернету тощо.
Дії з усунення
протиріч
Визначити,що
саме необхідно додати чи позичити від
реального об’єкта і додати у проект
Примітка
Враховуючи те, що «візитниця» використовується у побуті, модель повинна відповідати санітарно-гігієнічним та естетичним вимогам, сучасному дизайну, гармонії форми та кольору.
Образ об’єкта, створеного методом фантазування
Фізичні та естетичні вимоги
Матеріали
*
Сучасні вимоги
Ергономічні вимоги
Малюнок №1

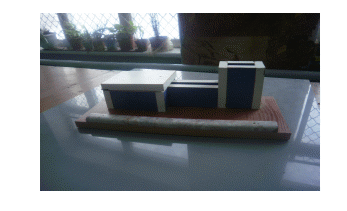

Саморобна модель,
виконана школярами
Малюнок №3
Саморобна модель, виконана школярами
Малюнок №4
Саморобна модель. виконана школярами
Малюнок №5
Саморобна модель, виконана школярами
Малюнок № 6
Саморобна модель, виконана школярами
Малюнок № 7
Модель із торговельної мережі
Малюнок № 8
Модель із торговельної мережі
Малюнок № 9
Модель із торговельної мережі
Малюнок № 10
Модель із торговельної мережі
Малюнок № 11
Модель із торговельної мережі
Малюнок № 12
Модель із торговельної мережі
Малюнок № 13
Модель із торговельної мережі
Малюнок № 14 Модель із торговельної мережі
Вимоги до конструкції |
Характеристика ступеня втілення вимог у зразках |
|||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
Кількість деталей у виробі |
12
|
12 |
12
|
12
|
12
|
12
|
1
|
4
|
5
|
5
|
5 |
1 |
3 |
5
|
Матеріал деталей |
ДСП |
Поліхлорвинил |
||||||||||||
Розміри виробу |
320 х 220 х 120 |
120 х 120 х 80 |
||||||||||||
Складність конструкції
|
+ |
+ |
+ |
+ |
+ |
+ |
-- |
-- |
--
|
-- |
-- |
-- |
-- |
-- |
Практичність, зручність у використанні |
+ |
+ |
+ |
+ |
+ |
+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
Естетичний та оригінальний вигляд |
+ |
+ |
+ |
+ |
+ |
+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
Естетичний та оригінальний вигляд |
+ |
+ |
+ |
+ |
+ |
+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
-+ |
Простота, надійність з’єднань |
-- |
-- |
-- |
-- |
-- |
-- |
+ |
+ |
--- |
--- |
--- |
+ |
-- |
-- |
(--- погано, -- посередньо, -+ добре , + дуже добре)
Вимоги до конструкції
|
Зразок, у якому найкраще реалізовано вимоги до конструкції
|
Кількість деталей у виробі
|
13 - допоміжні. 1-основна
|
Матеріал деталей
|
ДСП. Ламинат |
Розміри виробу
|
320 х 220 х 120 |
Складність конструкції деталей
|
Легка |
Практичність, зручність у використанні |
Практична та зручна |
Естетичний та оригінальний вигляд
|
Дуже добрий |
Вид зверху
Вид збоку
Назва виробу: «Візитниця».

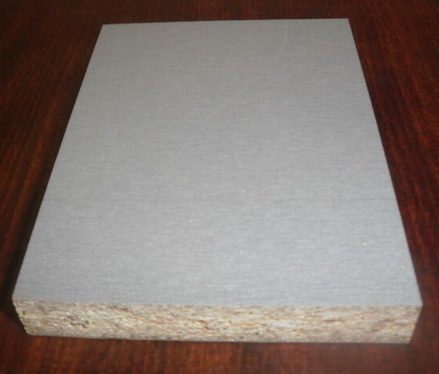

Використані матеріали: ламіноване ДСП.
Оздоблення: Працюючи над ескізами, ми вирішили обрати конструкцію, що представлена на малюнку № 5 – 6.
Інструменти та обладнання: Для виконання технологічних операцій знадобляться слюсарний верстат, столярний верстат, пила по деревини з мілким зубом, ручна дриль, свердло діаметром 8мм., наждачний папір, праска, нагеля, металевий прут діаметром 5мм., оправка, лерка М -5мм, молоток.
№ п/п |
Послідовність операцій |
Ескіз |
Обладнання та інструментарій |
||
1 |
2 |
3 |
4 |
||
А 1.
2. |
Вибір заготовки: а) визначити габаритні розміри деталі №1 100 х 50 х 16 (8шт.) в) відрізати згідно розмірам;
в) зачистити кромку.
а) визначити габаритні розміри деталі №2 150 х 50 х 16 (2шт.) в) відрізати згідно розмірам; в) зачистити кромку
|
|
Лінійка, кутник, олівець.
Ножівка, столярний упор, наждачний папір.
Лінійка, кутник, олівець.
Ножівка, столярний упор, наждачний папір
|
№ п/п |
Послідовність операцій |
Ескіз |
Обладнання та інструментарій |
||
1 |
2 |
3 |
4 |
||
3.
4. |
а) визначити габаритні розміри деталі №3 1132 х 100 х 16 (1шт.) в) відрізати згідно розмірам. в) зачистити кромку
а) визначити габаритні розміри деталі №4 300 х 250 х 16 (1шт.) в) відрізати згідно розмірам; в) зачистити кромку
|
|
Лінійка, кутник, олівець.
Ножівка, столярний упор, наждачний папір.
Лінійка, кутник, олівець.
Ножівка, столярний упор, наждачний папір.
|
№ п/п |
Послідовність операцій |
Ескіз |
Обладнання та інструментарій |
||
1 |
2 |
3 |
4 |
||
5.
Б.
1.
2. |
Наклеїть кромку ПХВ на деталь 1- 4.
Збірка виробу:
а) з’єднати деталі №1 на клею та нагелях.
а) з’єднати деталі №1 на клею та нагелях. |
|
Утюг, ніж, ножиці, наждачний папір.
Клеї ПВА, стандартні нагеля, свердло 8 мм., ручна дриль,молоток.
Клеї ПВА, стандартні нагеля, свердло 8 мм., ручна дриль,молоток.
|
№ п/п |
Послідовність операцій |
Ескіз |
Обладнання та інструментарій |
||
1 |
2 |
3 |
4 |
||
3.
В.
|
а) з’єднати деталі №1-2 на клею та нагелях
Виготовлення скоби для перекидного календаря:

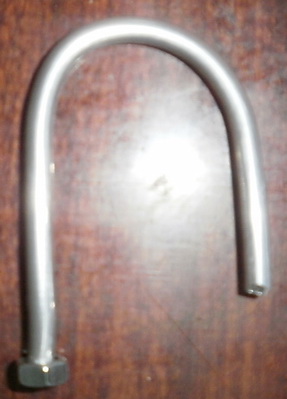

а) вибір заготівки -2шт. (дріт діаметром 5мм, довжиною 100 мм; б) гнуті радіуси - 40мм; в) нарізати різьбу - М 5 х 10; Г) пофарбувати фарбою марки НЦ чорного кольору. |
|
Клеї ПВА, стандартні нагеля, свердло 8мм., ручна дриль,молоток.
Лінійка, оправка діаметр-20мм., слюсарний верстат, плашка-М-5.
|
№ п/п
|
Послідовність операцій |
Ескіз |
Обладнання та інструментарій |
Г
Д. |
Оздоблення виробу: а) оздоблення виробу молдінгом;
б) оздоблення виробу прикрасами;
в) закріплення накриттів;
Випробування та контроль розмірів
|
|
Молдінг, ніж.
Прикраси, цвяхи,клей ПВА
Накритті, шурупи, викрутка.
|
