2.2.4. Комбинированные лампы.
Электронные лампы, у которых в баллоне находится несколько электродных систем, называют «комбинированными лампами». Каждая такая лампа может заменить в приборе две-три обычных, что позволяет уменьшить габариты и стоимость электронной аппаратуры.
В настоящее время в звуковой аппаратуре применяются следующие типы комбинированных ламп:
Кенотроны. Эти лампы содержат внутри своего баллона один катод и два анода, что является аналогом двух диодов с общим катодом. Кенотроны находят применение в схемах двух-полупериодных выпрямителей.
Двойные триоды. Наиболее используемый во всех современных ламповых приборах тип ламп. Дополнительным преимуществом помещения двух одинаковых ламп в один баллон является повышение идентичности их параметров, Что крайне важно для целого ряда применений.
В настоящее время находят применение и такие экзотические типы ламп как триод-пентоды и двойные пентоды, но в профессиональной массовой радиоаппаратуре такие лампы отсутствуют.
2.3. Лампы в работе.
2.3.1. Семейство анодно-сеточных характеристик.
Для того чтобы понять, как используются радиолампы в звукотехнике, необходимо рассмотреть некоторые простейшие схемы, а так же изучить поведение сигналов на входе и на выходе лампы. Для того чтобы лампа работала правильно, надо обеспечить ей некоторый режим работы, набор внешних параметров, который заставит её осуществлять те функции, которые от неё требуются. Так как триод - наиболее используемый тип ламп в предусилении, будем рассматривать работу именно этих ламп.

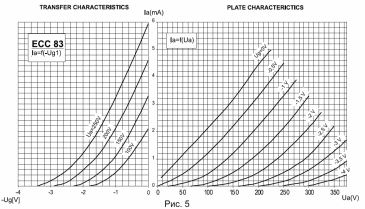

Рассмотрим зависимости анодного и сеточного тока триода от напряжений электродов (Рис.5). Знание этих зависимостей и есть ключ к выбору рабочего режима лампы, обеспечивающего наиболее эффективное использование её возможностей. Мы помним, что анодный ток зависит не только от анодного напряжения, но ещё и от напряжения на сетке. Так как сетка должна быть всегда отрицательна относительно катода, во избежание появления сеточного тока, необходимо создать «смещение». Можно использовать дополнительный источник питания между сеткой и катодом или создать небольшое положительное напряжение на катоде путём установки активного сопротивления в катодной цепи (такой приём называется «автосмещение»).
На рис.55 изображено два графика, которые на самом деле отражают одни и те же зависимости – анодного тока (Ia) от сеточного напряжения (Ug) и анодного напряжения (Ua).
На графиках изображены кривые некоторых выбранных величин анодных напряжений (на левом графике) и сеточных напряжений (на правом графике). Это способ поместить на двумерный график третье измерение. Для расчётов с использованием величин, находящихся между выбранными значениями, можно самостоятельно построить примерную кривую для требуемого значения напряжения.
2.3.2. Триод в режиме усиления.
Одним из важнейших применений триода является усиление колебаний. Простейшая схема усилителя на триоде показана на рис.6.
В цепь сетки (на вход лампы) включается источник переменного напряжения (сигнал) Umc, подлежащего усилению. В анодную цепь лампы включается активное сопротивление R, являющееся нагрузкой, на которой выделяется усиленное напряжение. Постоянные напряжения анода Ea и сетки Ec выбираются такой величины, что работа осуществляется на достаточно прямолинейном участке анодно-сеточной характеристики, когда изменения анодного тока приблизительно пропорциональны изменению напряжения сетки. Такой режим работы усилителя называется «режимом А» 6 (Рис.7).
