I. Сглаживание кривой заданного порядка.
Маткад позволяет вычислять нелинейную регрессию несколькими способами.
1.При сглаживании одной кривой функция regress(vx,vy,n) вычисляет и представляет в векторе vs коэффициенты полинома, наилучшим образом сглаживающего исходные данные. Степень полинома задается числом n. По этим коэффициентам функция интерполяции interp вычисляет точки аппроксимирующей кривой.
На рис. 2 показано использование этих двух функций для того же набора данных, что и в случае линейной регрессии при сглаживании кривой третьего порядка (При решении примера необходимо ввести вектора vx и vy).
Задача.3. Решите в Маткаде приведенную на рис.2 задачу.
Рис.2.Сглаживание кривой третьего порядка
Решите ту же задачу для линейного, квадратичного сглаживания функцией regress, а также для сглаживания кривой четвертого порядка
Сглаживание заданным набором кривых.
Часто одной функции недостаточно, чтобы удовлетворительно провести аппроксимацию.
Маткад позволяет с помощью функции linfit проводить аппроксимацию набором кривых, заданных вектором f.
На рис.3. приведен набор функций и проведена аппроксимация тех же данных, что и в предыдущих задачах, набором полиномов.
Сначала, для проведения сортировки формируется матрица М и проводится сортировка. Затем формируются отсортированные вектора vx и vy.
Набор полиномов задается функцией f(х)
Используя функцию linfit, Маткад формирует вектор а, умножение которого на f(x) и дает аппроксимирующую кривую.
Рис.3 Аппроксимация набором функций
Задача 4 . Решите в Маткаде пример рис.3
Задача 5. Подберите набор функций для следующих данных :
X |
5 |
1 |
3 |
8 |
9 |
2 |
4 |
6 |
7 |
y |
0.5 |
9.1 |
3.4 |
5.7 |
2.9 |
3.6 |
7.1 |
6.7 |
0 |
Множественная регрессия.
В Маткаде возможна реализация множественной регрессии с помощью встроенных функций только для двух аргументов. Множественная регрессия при большем их числе может быть реализована с помощью функции minerr (minimum error – минимальная ошибка).
Множественная регрессия двух аргументов реализуется в Маткаде с помощью функции regress( M, vz, n)
Функция regress возвращает координаты аппроксимирующей поверхности.
Здесь М - матрица 2*m из двух столбцов и m строк, в которую заносятся наблюденные данные двух аргументов, vz- вектор наблюденных значений аппроксимируемой функции,
степень приближающего полинома. При n=1 имеем линейную, при n >1 - нелинейную множественную регрессию.
Аппроксимация плоскостью.
Задана матрица аргументов M и вектор наблюдений vz (См. рисунок 4). Вектор vs определяет коэффициенты аппроксимирующей плоскости. Здесь нижний элемент – коэффициент при х, следующий – коэффициент при у, а третий снизу – свободный член.
Рис.4. Исходные данные вычисление вектора vs
Составляем уравнение плоскости
Теперь, как всегда при формировании трехмерного графика создаем матрицу решений и строим график или (и) получаем таблицу решений в узловых точках.
Рис.5. График линейной множественной регрессии.
Нелинейная аппроксимация полиномом 2-го порядка.
Рис.6. Построение множественной нелинейной регрессии с использованием функции regress.
На рисунке 6 приведена регрессия с помощью функции regress полиномом второго порядка. Заданы М, vz из десяти значений. Принимаем n=2.
В векторе vs вычислены коэффициенты аппроксимирующего полинома второго порядка. Здесь. Первый снизу элемент вектора – коэффициент полинома при х2, Второй снизу – коэффициент при х, третий снизу – свободный член, четвертый – коэффициент при у, пятый – при ху и шестой – при у2.
Т аким образом аппроксимирующая функция имеет вид :
Обычным способом получаем таблицу решений и строим график (рис.7) этой функции :
Рис.7. График нелинейной регрессии.
Недостатком изложенного метода является необходимость изменения уравнения при изменении условий задачи. Кроме того, в доступных книгах по Маткаду не приводится расшифровка коэффициентов полинома в векторе vs , а их экспериментальная расшифровка для полиномов высокого порядка затруднительна.
Множественная регрессия с использованием функции « MINERR».
Как уже говорилось, построение регрессии с использованием функции minerr производится в случае размерности регрессии более двух. При этом используется блок решения given. Ниже на рис.8 приведено построение множественной, четырехмерной, т.е. в функции четырех аргументов линейной регрессии.
В матрице М – экспериментальные значения аргументов, в векторе vy – экспериментальные значения функции. Функция y аппроксимируется функцией yi. Заданы начальные приближения для аппроксимирующих коэффициентов a,b,c,d,k.
В решающем блоке given строится выражение для квадрата разностей между экспериментальными значениями вектора vy и аппроксимирующей функцией у. В процессе решения методом наименьших квадратов определяются коэффициенты аппроксимирующей функции у.
Рис.8 Вычисление множественной линейной регрессии с помощью функции minerr.
Множественная нелинейная регрессия с MINERR.
При решении задач нелинейной регрессии, как и при решении любых нелинейных задач, следует учитывать зависимость ответа от заданных начальных приближений.
Задача. Исходные данные по аргументам заданы матрицей М, исходные данные для функции – вектором vy. Задаемся начальными приближениями коэффициентов.
Рис.9. Исходные данные для вычисления нелинейной множественной регрессии.
В качестве аппроксимирующего выбираем полином с неопределенными показателями степеней. Значения этих показателей должны быть также определены в процессе расчета.
Составляем выражение для метода наименьших квадратов в решающем блоке given
Рис.10. Вычисление нелинейной множественной регрессии с помощью функции minerr.
ЛАБОРАТОРНАЯ РАБОТА №6. ДОВЕРИТЕЛЬНЫЕ ОБЛАСТИ И ДОВЕРИТЕЛЬНЫЕ ИНТЕРВАЛЫ.
Доверительной областью называется область, внутри которой случайная величина находится с вероятностью не менее заданной, а доверительным интервалом – границы этой области.
Задача 1. Произведено 20 опытов над величиной Х . Результаты приведены в таблице:
i |
xi |
i |
xi |
1 |
10.5 |
11 |
10.6 |
2 |
10.8 |
12 |
11.3 |
3 |
11.2 |
13 |
10.5 |
4 |
10.9 |
14 |
10.7 |
5 |
10.4 |
15 |
10.8 |
6 |
10.6 |
16 |
10.9 |
7 |
10.9 |
17 |
10.8 |
8 |
11.0 |
18 |
10.7 |
9 |
10.3 |
19 |
10.9 |
10 |
10.8 |
20 |
11.0 |
1.Составляем из таблицы вектор X (на рис.1 для экономии места часть этого вектора приведена в транспонированном виде). Вычисляем с помощью встроенной функции mean среднее арифметическое – оценку математического ожидания, а с помощью встроенной функции stdev – оценку среднеквадратического отклонения. .
Рис.1 Ввод наблюдений и вычисление числовых характеристик.
Вычисленное значение среднего является случайной величиной (например, если увеличить число опытов, то оно изменится). И как для любой случайной величины, мы можем построить для него математическое ожидание и среднеквадратическое отклонение.
Теперь мы должны найти для него такой отрезок на оси х, внутри которого эта случайная величина находится с вероятностью 0,8.
Для решения этой задачи нужно найти такой интервал ε относительно оценки математического ожидания , внутри которого с вероятностью 0.8 расположено истинное значение математического ожидания m:
Из курса теории вероятностей известно, что для этого необходимо вычислить обратную функцию распределения исследуемой случайной величины. Наше среднее является суммой независимых одинаково распределенных случайных величин Хi (i=1..20) и, согласно центральной предельной теореме, при достаточно большом числе опытов ее закон распределения близок к нормальному. На практике, даже при относительно небольшом числе слагаемых (порядка 10 – 20) закон распределения суммы можно считать нормальным. Поэтому будем считать, что m – нормально распределенная случайная величина. В этом случае необходимо использовать обратную функцию Лапласа Φ-1.
В Маткаде имеется встроенная функция qnorm(p,m,σ), являющаяся обратной функцией нормального распределения. Здесь р – заданная вероятность, m- математическое ожидание, а σ –среднеквадратическое отклонение нормально распределенной случайной величины. Функция qnorm возвращает отрезок -∞ - х, оси абсцисс, на котором находится случайная величина х с заданной вероятностью р.
Нас интересует отрезок , внутри которого с вероятностью 0,8 должно находиться математическое ожидание m.
Для лучшего понимания, что нам необходимо сделать, рассмотрим рис.2

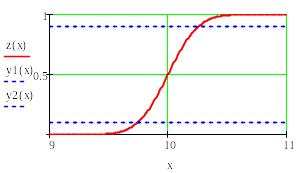

Рис.2. Доверительный интервал для нормальной функции распределения.
На этом рисунке кривая – функция распределения нормально распределенной случайной величины с математическим ожиданием m=10 и среднеквадратическим отклонением σ=0,2. Функция распределения F(x) показывает вероятность попадания случайной величины х на отрезок оси абсцисс (-∞, х). Из рисунка видно, что эта вероятность для х= m равна 0.5. Нам нужно найти такие отрезки на оси х, границы которых соответствуют вероятностям 0,5+0,4 и 0,5-0,4. Их длину мы обозначим через ε1 и ε2 .Эти вероятности обозначены на рисунке пунктирными горизонтальными линиями. Нахождение отрезков и границ доверительной области в Маткаде показано на рис.3. В первой строке производится вычисление верхнего интервала и верхней границы доверительной области, во второй – нижнего интервала и нижней границы области.
Задача решена.
.
Рис.3. Вычисление отрезков ε1 и ε2 и границ доверительной области .
Проверка статистических гипотез в пакете Маткад.
Произведено 500 наблюдений. Результаты наблюдений сведены в статистический ряд:
Интервалы Наблюдений |
-4-;3 |
-3;-2 |
-2;-1 |
-1;0 |
0;1 |
1;2 |
2;3 |
3;4 |
Число наблюдений в данном интервале |
6 |
25 |
72 |
133 |
120 |
88 |
46 |
10 |
Частота m/n |
0.012 |
0.05 |
0.144 |
0.266 |
0.240 |
0.176 |
0.092 |
0.02 |
Задано среднее этих наблюдений m=0.2 и среднеквадратическое отклонение s=1.5.
Требуется построить гистограмму этого ряда, выбрать в качестве теоретического нормальное распределение и проверить его согласованность со статистическим распределением. В качестве параметров теоретического нормального распределения выбрать статистическое среднее и статистическое среднеквадратическое отклонение.
Решение в Маткаде.
Гистограмма для этой задачи была построена в лабораторной работе №6 модуля 1. Поэтому здесь только приводятся ее график и векторы интервалов и частот.
Рис.4. График гистограммы и векторы интервалов и частоты
После построения гистограммы с помощью встроенной функции dnorm(x, 0.2,1.35) строим график нормального закона распределения и вычисляем вероятности попадания случайной величины в каждый интервал. Как известно, эта вероятность равна интегралу от кривой распределения в пределах границ участка.
Рис.5.График гистограммы и теоретического нормального распределения
Далее (см. рис.6), вычисляем значение χ2 (мы обозначили его через U), оно равно 3.899, и вызываем встроенную функцию Маткада pchisq. Если ввести в нее вычисленное значение U и число «степеней свободы», то в ответ получим вероятность противоречивости гипотезы о нормальном распределении наших наблюдений. В нашем случае число степеней свободы равно пяти, так как у нас восемь интервалов, и мы накладываем три условия:
сумма теоретических вероятностей равна 1,
задаемся математическим ожиданием теоретического распределения,
задаемся среднеквадратическим отклонением теоретического распределения.
К ак известно, число степеней свободы равно разности числа интервалов и числа условий. В результате мы получили вероятность р=0.436. Это вероятность несоответствия наблюдений нашей гипотезе.
Рис.6. Вычисление вероятности несоответствия наблюдений гипотезе о нормальности
Следовательно, вероятность соответствия рсоотв. = 1- pchisq = 0.564
Это достаточно хорошая вероятность того, что наши наблюдения распределены нормально.
РЕКОМЕДУЕМЫЕ ИСТОЧНИКИ
1.Очков В.Ф. Mathcad 14 для студентов, инженеров и конструкторов БХВ- Петербург 2007
2.Очков В.Ф. Мультимедийный обучающий курс по Mathcad 13. Курс создан на фирме Мультимедиа Технологии – (495) 673-76-92, www.mmt-dl.ru
3. Интернет- форум exponenta.ru//Mathcad
4. Краснов А.Е. и др. Информационные технологии пищевых производств в условиях неопределенности. М.,2001
5. Краснов А.Е. и др. Основы математического моделирования рецептурных смесей пищевой биотехнологии. М., Пищепромиздат ,2006
6.Грачев.Ю.П. и др. Моделирование и оптимизация тепло- и массообменов пищевых производств .М., Легкая и пищевая промышленность,1984
