Форма 1

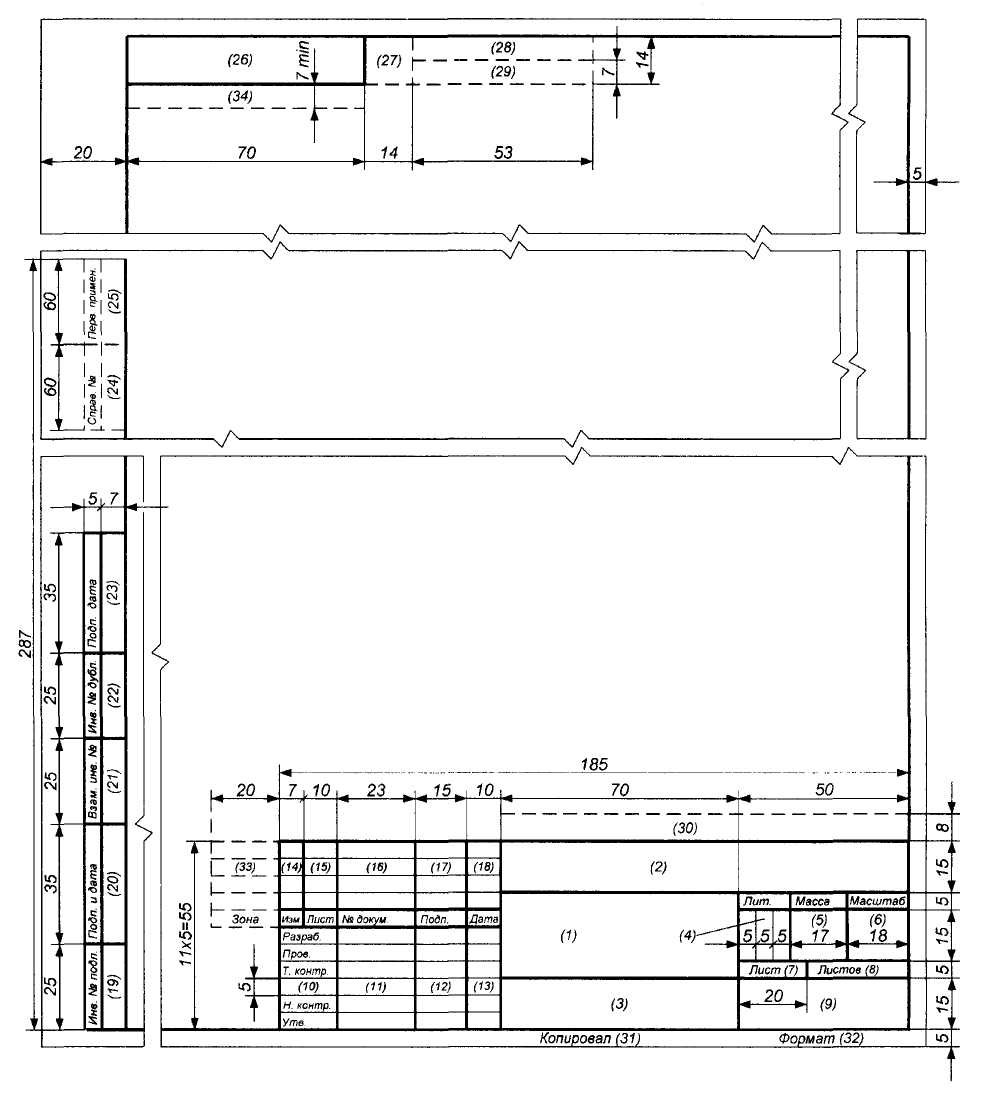

Графы основной надписи и дополнительные графы (номера граф указаны в скобках) заполняются следующим образом:
в графе 1 – тема курсового проекта, в полном соответствии с указанной в титульном листе и в задании на проектирование КП
Например: «Районная электрическая сеть электроэнергетической системы»
в графе 2 - обозначение КП (курсовой проект). Затем через тире записывается шифр направления, далее через точки вписываются - номер группы, год выполнения курсового проекта
в графе 3 – название чертежа - «Принципиальная схема и схема замещения РЭС»
Остальные графы основной надписи (штампа) заполняются по аналогии со штампом для пояснительной записки.
7.3 Порядок брошюрования
Пояснительная записка КП должна быть сброшюрована в следующей последовательности:
а) титульный лист
б) задание на КП с исходными данными на проектирование
в) содержание,
г) основной текст пояснительной записки с введением в начале, и заключением в конце,
д) приложения (если они будут),
ж) список литературы
Графический материал оформляется отдельно от пояснительной записки, на отдельном (ых) листе (листах, если их два) формата А1. Графический материал не брошюруется.
Полностью оформленная записка и чертеж должны быть подписаны студентом и представлены руководителю проекта.
