- •26. Назвать по каким критериям и как производится выбор сечений проводов и кабелей напряжением 6-10 кВ.
- •27. Выбор схем распределительной сети предприятия. Разновидности схем и область их применения.
- •28. Принципиальные схемы гпп, грп, ктп (тп), ру (в лекциях )
- •29. Основные этапы и последовательность изображения отдельных участков схем распределительной сети предприятия с использованием графических редакторов (программ).
- •30. Основные этапы и последовательность изображения отдельных участков схем гпп, грп, ктп (тп), и ру предприятия с использованием графических редакторов (программ).
- •31.Перечислите методы выбора напряжений питающих линий и исходные данные для выбора.
- •32.Назвать по каким критериям и как производится выбор сечений проводов и кабелей напряжением 6-10 кВ.
- •33.Назвать и изложить методику выбора оптимальной схемы электроснабжения , а так же исходные данные для выбора.
- •34. Основные этапы и последовательность изображения отдельных участков схем внешнего электроснабжения предприятия с использованием графических редакторов (программ).
- •35, Выбор схемы внешнего электроснабжения предприятия. Разновидность схем и область их применения
- •36,Назвать и изложить методику выбора оптимальной схемы электроснабжения, а также исходные данные для выбора
- •37,Назвать исходные данные для выбора количества и мощности трансформаторов гпп и условия по которым производится выбор.
- •38. Указать типы приемных подстанций, типы цеховых тп и область их применения.
- •39. Какие способы прокладки кабелей 6-10 кВ используются, марки кабелей и область их применения.
- •40. Указать на схемах как осуществляется электроснабжение энергоемких предприятий с помощью токопроводов. (Дурацкий вопрос лучше у препода спросить)
- •41. Изобразить виды токопроводов и указать область их применения. (Тоже дурацкий вопрос который в лекциях не рассматривался, лучше у препода)
- •42. Категории электроприемников и обеспечение надежности электроснабжения.
- •43. Общие принципы построения схем внутризаводского распределения электроэнергии.
- •44. Изобразить схемы электроснабжения энергоемких предприятий с помощью токопроводов.
- •45. Изобразить схемы внутреннего электроснабжения, одно и 2х-ступенчатые радиальные схемы.
- •46. Определить категорию электроприемников по надежности электроснабжения, заданных преподавателем.
- •47. Составить схему электроснабжения заданного преподавателем объекта с учетом основных подходов и принципов проектирования систем электроснабжения.
- •48. Назвать методы определения электрических нагрузок промышленных предприятий и исходные данные и нормативные документы.
- •49. Классификация методов расчета электрических нагрузок.
- •50. Изложить порядок расчета электрических нагрузок по установленной мощности и Кс с учетом всех составляющих и нормативные методики.
- •51.Определить последовательность расчета электрических нагрузок заданного объекта согласно требуемой методике.
- •52. Изобразить схемы внешнего электроснабжения при питании от энергосистемы и собственного источника, область применения.
- •53. Указать, когда промышленное предприятие может иметь собственный источник питания и как он может подключаться.
26. Назвать по каким критериям и как производится выбор сечений проводов и кабелей напряжением 6-10 кВ.
Сечение жил кабеля 6 (10) кВ должно выбираться:
Выбор кабеля по допустимому длительному току.
При выборе кабеля по допустимому длительному току необходимо учитывать еще поправочные коэффициенты: на количество работающих кабелей, лежащих рядом в земле( К1), на допустимую перегрузку в послеаварийном режиме (К2), фактическую температуру среды (К3), тепловое сопротивление грунта (К4) и на отличие номинального напряжения кабеля от номинального напряжения сети (К5). Все коэффициенты определяются по ПУЭ.
При выборе кабеля по допустимому длительному току должно выполняться следующее условие:
; ;
где Iр— расчетный ток на один кабель; Iдоп – допустимый длительный ток с учетом Кпк;
Iдоп.т. – допустимый длительный ток (табличный);Кпк – поправочный коэффициент.
Iдоп.т. определяем по таблицам в зависимости от среды прокладки кабеля, сечения и материала жил, материала изоляции (ПУЭ). С учетом выражения выбирается подходящее сечениеS кабеля 6 (10) кВ.
Выбор сечения жил кабеля по экономической плотности тока.
Сечение кабеля нужно проверить по экономической плотности тока для нормального режима работы. Ток в послеаварийном режиме не учитывается.
При выборе кабеля по экономической плотности тока должно выполняться условие:
;
где Sэк – экономически целесообразное сечение, мм2; I — расчетный ток в час максимума энергосистемы, А; Jэк — нормированное значение экономической плотности тока, А/мм2(ПУЭ)
Выбор сечения жил кабеля по потере напряжения.
Потеря напряжения на участке определяется по формуле:
где: C – коэффициент, значение которого зависит от напряжения и материала проводника;
S – сечение проводника, мм2.
M – момент нагрузки, равный произведению нагрузки P, кВт, на длину L, м.
- условие выбора сечения проводников по потере напряжения.
27. Выбор схем распределительной сети предприятия. Разновидности схем и область их применения.
Виды схем: Радиальные; Магистральные; Смешанные.
При радиальной схеме электроснабжения каждая линия является как бы лучом, соединяющим узел сети (подстанцию, распределительный пункт) с единственным потребителем. Радиальные схемы (рис. 1) применяют для питания сосредоточенных нагрузок и мощных электродвигателей. Для потребителей первой и второй категорий предусматривают двухцепные радиальные схемы, а для потребителей третьей категории - одноцепные схемы. Радиальные схемы надежнее и легче автоматизируются, чем магистральные.
Рис.1 Радиальные схемы электроснабжения для питания потребителей третьей (а), второй (б) и первой (в) категорий надежности электроснабжения.
При магистральной схеме электроснабжения одна линия — магистраль — обслуживает несколько распределительных пунктов или приемников, присоединенных к ней в различных ее точках. Магистральные схемы могут быть одиночными, сквозными с двусторонним питанием, кольцевыми и
двойными (рис 2)

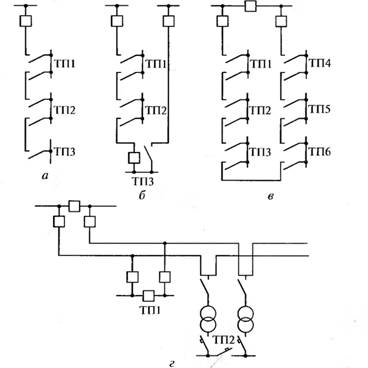

Рис. 2. Магистральные схемы электроснабжения:
а — одиночная; б — сквозная с двусторонним питанием; в — кольцевая; г — двойная; ТП1—ТП6 — трансформаторные подстанции
Смешанная схема — электроснабжение осуществляется радиальными и магистральными линиями (рис 3).
Рис. 3. Смешанная схема электроснабжения
