2.4 Организация и технология производства работ
До начала работ по устройству внутренних и наружных стен из кирпича должны быть выполнены следующие работы:
- доставка на объект строительных машин, инвентаря, инструментов и приспособлений;
- заготовка кирпича на перекрытиях у мест производства работ.
Устройство внутренних стен выполняет звено каменщиков: каменщик 3-го разряда и каменщик 2-го разряда; и наружных: каменщик 4-го разряда и каменщик 2-го разряда;
2.4.1. Выбор методов производства работ
Работы по возведению надземной части здания выполнять с помощью башенного крана. До начала производства работ объект должен быть обеспечен необходимым для трехдневной работы запасом материалов для кладки стен и железобетонных конструкций. Работы вести комплексной бригаде каменщиков-монтажников. Наружные стены выполнять звеньями из трех человек, внутренние стены и перегородки – из двух человек. Железобетонные перекрытия укладывать звеном из 4 человек. Для кладки стен и перегородок разбить этаж по высоте на 2 яруса по 1,44м. Первый ярус выполнять с перекрытий, второй ярус – с подмостей. Кладку яруса больше 1,2м выполнять с помощью подлесок.
Многослойная кладка наружных стен ведется следующим образом: возводить наружную часть стены толщиной 120мм на высоту плиты утеплителя, по мере возведения стены в неё установить гибкие связи. Выкладывать внутреннюю часть стены толщиной 380мм.
До укладки плит перекрытия следует определить отметку монтажного горизонта (т.е. верха стены) нивелиром. Разложить на стене слой раствора толщиной не более 2см. Если монтажный горизонт не выдержан, следует уложить марки (подкладки). Первую плиту уложить с подмостей, остальные – с ранее уложенных плит. Сразу же после укладки плит выполнить их анкеровку со стенами и между собой и залить швы бетоном. До укладки перемычек следует также проверить отметку монтажного горизонта, разложить слой раствора толщиной до 2 см.
Рис.1 Схема организации рабочего места каменщиков при кладке стен толщиной 380мм
а – рабочая зона; б–зона складирования; в – транспортная зона;
1 – наружная стена; 2 – подмости; 3– поддон с кирпичом; 4 – ящик с раствором;
5 – лестница для подъема на подмости; 6 – ограждение подмостей.
Рис.2 Схема организации рабочего места каменщиков при кладке стен толщиной
640 мм
1 – наружная стена; 2 – подмости;
3–поддон с кирпичом; 4–ящик с раствором;
5–лестница для подъема на подмости; 6 – ограждение подмостей.
Перемычки подавать гроздьями, соблюдая величину опирания по проекту. Перегородки выполнять после перекрытия этажа, оставляя зазор между верхом перегородки и плитой перекрытия в 2 см, который законопатить паклей, смоченной в гипсовом растворе. Материал для выполнения перегородок подавать до перекрытия этажа.
Производство работ вести поточным методом, разбив здание на две захватки и каждый этаж на два яруса.
1 - ранее смонтированные плиты; 2 - монтируемая плита;
3 - ящик с раствором; 4 - лопата растворная; 5 - монтажный лом;
6 - ящик с инструменты; 7 - строп четырёхветвево.
Рис.3 Схема монтажа лестничного марша
№ п/п |
Наименование приспособления, организация разработчика |
Эскиз |
Технические характеристики |
Назначение |
||
ГП, т |
Масса, т |
Расчетная высота строповки, м |
||||
1 |

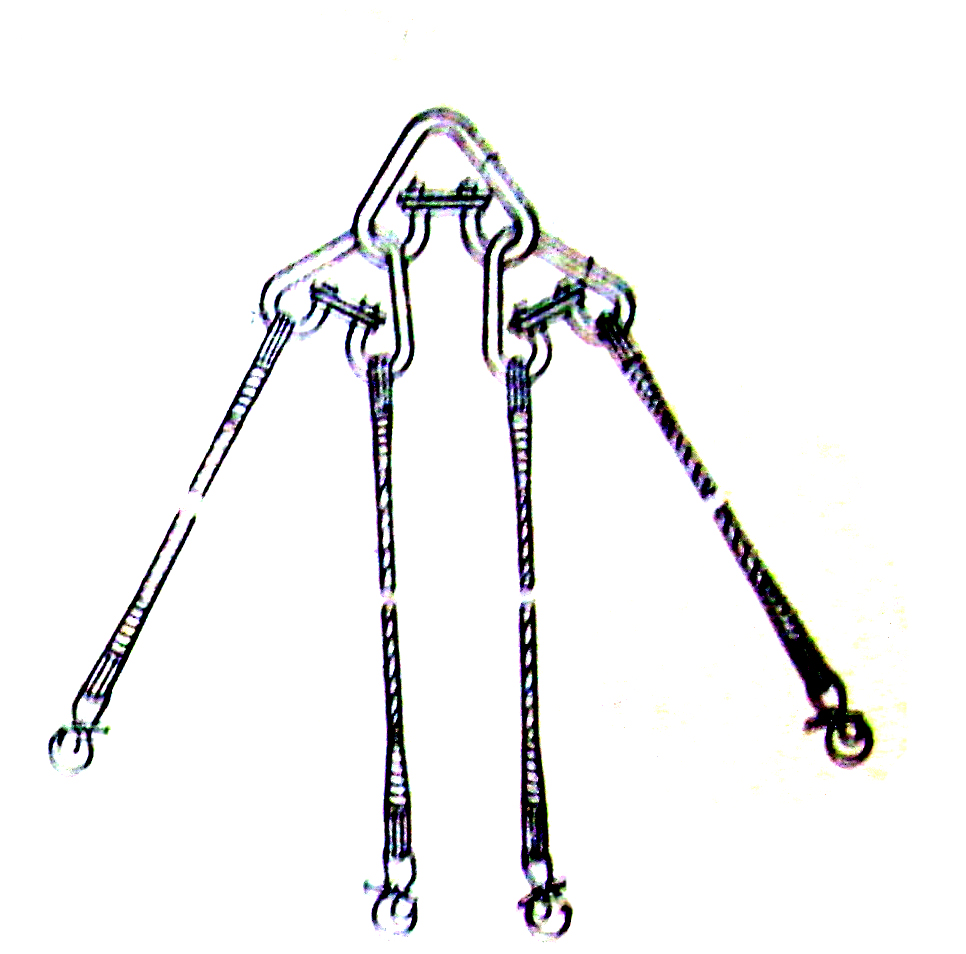

Строп четырехветвевой ЦН ЦИОМТП |
|
4 |
0,023 |
1 |
Подъем ящиков с раствором, поддонов с кирпичом, монтажных перемычек |
2 |
Строп четырехветвевой ЦН ЦИОМТП |
|
4 |
0,065 |
3 |
Монтаж плит перекрытия, лестничных площадок |
3 |
Строп четырехветвевой ЦН ЦИОМТП с ветками разной длины |
|
2 |
0,04 |
1,5 |
Монтаж лестничных маршей |
