МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
|
Кафедра электроснабжения и
применения электрической
энергии в сельском хозяйстве
Сд.01 электрические сети Комплект тестов Специальность 140106 Энергообеспечение предприятий
Уфа 2009
Укажите номер правильного ответа
Какому диапазону напряжений соответствует схема замещения линии, состоящая из активного и реактивного сопротивления?
1) до 0,4 кВ;
2) до 35 кВ;
3) от 110 кВ до 220 кВ;
4) до 500 кВ.
Ответ: 2
Укажите номера правильных ответов
При расчете каких видов сетей необходимо найти точку потокораздела?
1) в разомкнутых сетях;
2) в кольцевых сетях;
3) в сетях с двухсторонним питанием;
4) в радиальных сетях.
Ответ: 2, 3
Укажите номера правильных ответов
3. Нагрузка на вводе потребителя задается следующими максимумами нагрузки
1) реактивной вечерней;
2) активной дневной;
3) реактивной дневной;
4) активной вечерней;
5) средней активной дневной.
Ответ: 1, 2, 3, 4
Укажите номера правильных ответов
4. Конденсаторные батареи в линии устанавливаются для:
1) уменьшения коэффициента мощности;
2) увеличения реактивной составляющей линии;
3) уменьшения реактивной составляющей линии;
4) увеличения коэффициента мощности.
Ответ: 3, 4
Укажите номер правильного ответа
5. В каких случаях при определении расчетной нагрузки пользуются коэффициентом одновременности?
1) если нагрузка на вводах потребителей любая;
2) если нагрузка на вводе потребителей отличается более чем в 4 раза;
3) если нагрузка не отличается более чем в 4 раза;
4) если нагрузка не отличается более чем в 6 раз.
Ответ: 3
Укажите номер правильного ответа
6. В каких случаях расчет суммарной нагрузки производят по добавкам к нагрузке?
1) Если нагрузка на вводах потребителей любая;
2) если нагрузка на вводе потребителей отличается более чем в 4 раза;
3) если нагрузка не отличается более чем в 6 раз;
4) если нагрузка не отличается более чем в 4 раза.
Ответ: 2
Укажите номера правильных ответов

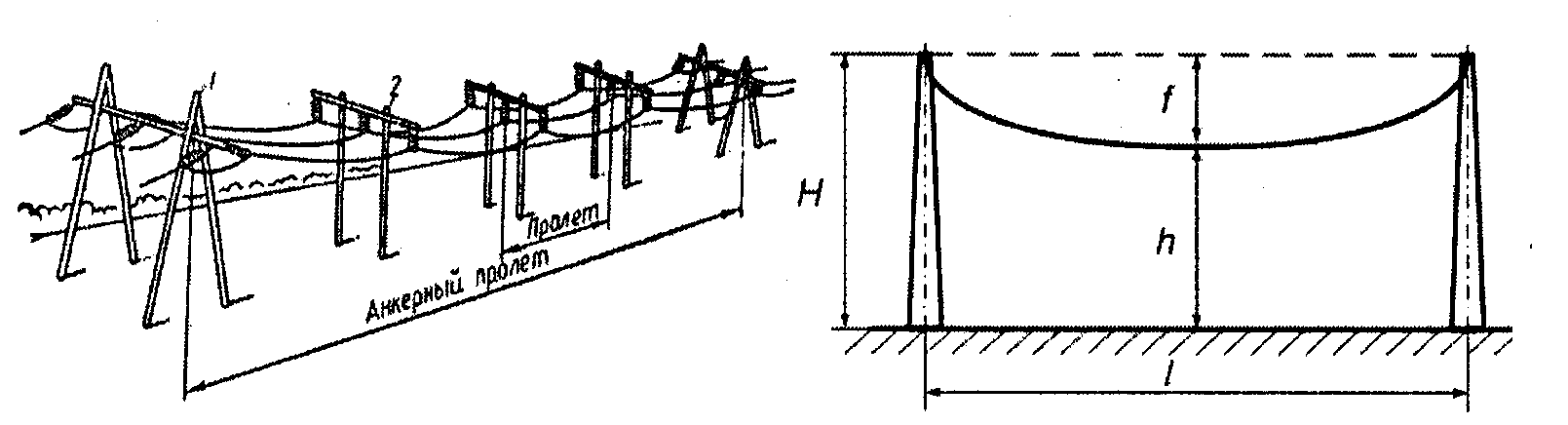

7. На рисунке 1 цифрами 1 и 2 и буквами Н, h, l обозначены:
Рисунок 1
1) 1- анкерная опора, 2- промежуточная опора;
2) 1- промежуточная опора, 2- анкерная опора;
3) h - габарит линии, Н- высота опоры, l - длина пролета;
4) h - высота опоры, l - длина пролета, Н - габарит линии;
5) l - длина пролета, h - высота опоры, Н - габарит линии.
Ответ: 1, 3
Укажите номер правильного ответа
8. Недостатком кабельной линии является
1) низкая надежность;
2) высокая стоимость кабельной линии;
3) низкое качество электроэнергии;
4) низкая морозоустойчивость.
Ответ: 2
Укажите номер правильного ответа
9 . Концевая опора устанавливается
1) в начале и в конце линии;
2) на ответвлениях линии;
3) во всех перечисленных случаях;
4) на мостах.
Ответ: 1
Укажите номер правильного ответа
10. Потери напряжения в (%) в линии определяют по формуле
1) ;
3) ;
2) ;
4) .
Ответ: 2
Укажите номер правильного ответа
11. Погонное реактивное сопротивление провода определяют по формуле
1) ;
2) ;
3) ;
4) .
Ответ: 2
Укажите номер правильного ответа
12. Расчетное сечение провода по экономической плотности тока
1) ;
2) ;
3) ;
4) .
Ответ: 1
Укажите номер правильного ответа
13. Надбавки на шинах генератора в режимах 100% и 25% нагрузки
1) V =+5%, V25% = +5%;
2) V =+10%, V25% = +1%;
3) V =+10%, V25% = +0%;
4) V =+5%, V25% = +0 %.
Ответ: 1
Укажите номера правильных ответов
14. Разрядники защищают трансформаторную подстанцию ТП 10/0,4 кВ
1) от коммутационных перенапряжений;
2) от атмосферных перенапряжений;
3) от внутренних перенапряжений;
4) от пусковых перенапряжений.
Ответ: 1, 2
Укажите номер правильного ответа
15. Определить ток трехфазного к.з., если базисное напряжение U = 10 кВ. Суммарное сопротивление до точки к.з., приведенное к базисному Z =2,5 Ом
1)
2)
3)
4)
Ответ: 3
Укажите номер правильного ответа
16. Определить ударный ток в точке, если ударный коэффициент Ку = 1,06, а ток трехфазного к.з. в точке ?
1) iу=1,844 кА;
2) iу=1,613 кА;
3) iу= 0 кА ;
4) iу= 2,589 кА.
Ответ: 1
Укажите номер правильного ответа
17. Определить сопротивление линии, если линия выполнена проводом АС 70/11, погонное активное сопротивление ro = 0,765 Ом/км, реактивное погонное сопротивление xo = 0,4415 Ом/км, длина линии 1,5 км, номинальное напряжения сети U c.ном =10 кВ.
1) Z = 1,325 Ом;
2) Z = 0,414 Ом;
3) Z = 0,660 Ом;
4) Z = 0,148 Ом.
Ответ: 1
