1.4 Виды монтажных соединений

Практическая работа № 1 заключается в сборке (пайке) десяти образ­цов видов монтажных соединений (рисунок 2). Сборка производится на мон­тажных планках и включает в себя:

• подготовку (зачистку и облуживание) проводов;

• формовку колечек (петель), скрутку проводов, намотку муфточек и пайку данных соединений;

• обрезку по размеру монтажной рамки, зачистку, облуживание и формовку Г-образных концов проводов, как это показано на рисунке 1;

• пайку всех десяти разновидностей соединений в монтажную рамку в соответствии с рисунком 2.

После этого выполненная работа оценивается преподавателем.

Следует иметь в виду, что из данных десяти видов монтажных со­единений не все используются в реальных производственных условиях, а являются лишь упражнениями для получения навыков в пайке. Например, соединение № 1 (встык) из-за низкой прочности вообще никогда не приме­няется, а другие не используются из-за сложности (№№8.. .10).

Для выполнения данного задания используется медный эмалирован­ный провод диаметром 0,5...0,7 мм. Для изготовления муфточек использу­ется медный мягкий (отожжённый) провод меньшего, чем основные провода, сечения.

Рисунок 2 – Виды монтажных соединений

2 Разработка объёмных монтажных схем

2.1 Пример разработки монтажной схемы

Монтаж подразделяется на объёмный и печатный. Объёмный мон­таж заключается в соединении элементов схемы отрезками проводов с ис­пользованием различных конструктивных деталей (монтажных планок, стоек, разъёмов и др.), не находящихся в одной плоскости. При этом элек­тропроводные линии собираются (увязываются) в жгуты, где все провод­ники имеют свою нумерацию.

Рассмотрим пример разработки монтажной схемы управления нере­версивным электродвигателем посредством кнопочной станции. Принципиальная электрическая схема управления приведена на рис.3.

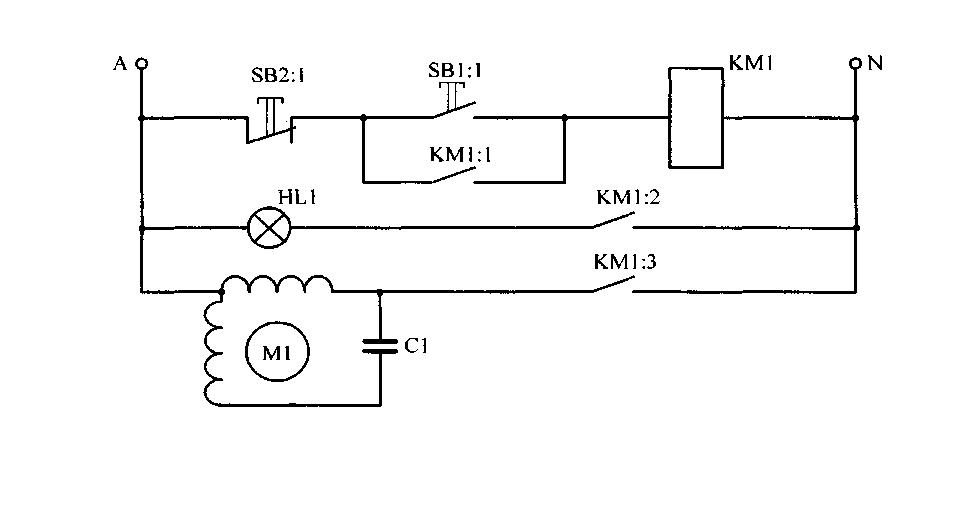

Рисунок 3 - Принципиальная схема управления электродвигателем

При нажатии на кнопку SB1 «Пуск» замыкается контакт SBl:l, ток проходит по цепи: фаза А, контакт SB2:1, контакт SB 1:1, катушка пускате­ля КМ1, фаза N. Срабатывает магнитный пускатель КМ1 и замыкаются его контакты КМ 1:1,...КМ 1:3. При этом упомянутый ток начинает проходить по замкнувшемуся блокирующему контакту КМ1:1 и кнопку SB1 можно отпустить. Электродвигатель Ml начнёт работать, о чём сигнализирует го­рящая сигнальная лампа HL1.

Для отключения электродвигателя необходимо нажать на кнопку SB2 «Стоп», при этом пускатель КМ1 обесточится и все контакты с марки­ровкой КМ1 на данной схеме разомкнутся.

Конструктивное воплощение данной схемы может выглядеть сле­дующим образом. Имеется пульт, на котором смонтированы кнопочные станции, сигнальные лампы и подведено питающее напряжение, а магнит­ный пускатель подключается к пульту через разъём и монтируется на спе­циальном сменном блоке. Это позволяет получать многофункциональные системы автоматизации, в которых переход с одной функции на другую осуществляется заменой соответствующих сменных блоков. Это удобно и в лабораторных условиях, когда заменой блоков изменяется характер ла­бораторных работ.

В данном случае пульт называется контрольным блоком (АО), так как позволяет проконтролировать правильность разработки схемы автома­тизации и её монтажа на сменном блоке (А1). Внешний вид контрольного блока и его электрическая схема приведены на рис.4 и 5.

Здесь: SB1... SB4 - кнопочные станции, HLO - сигнальное табло «Сеть», SA1 - тумблер включения питания, F1 - предохранитель, HL1 и HL2 - сигнальные лампы, SQ1 и SQ2 - имитаторы путевых (конечных) выключателей, Ml и М2 - электродвигатели (здесь используются мало­мощные однофазные асинхронные электродвигатели с фазосдвигающим конденсатором), XS1 - гнездовая часть разъёма (розетка).

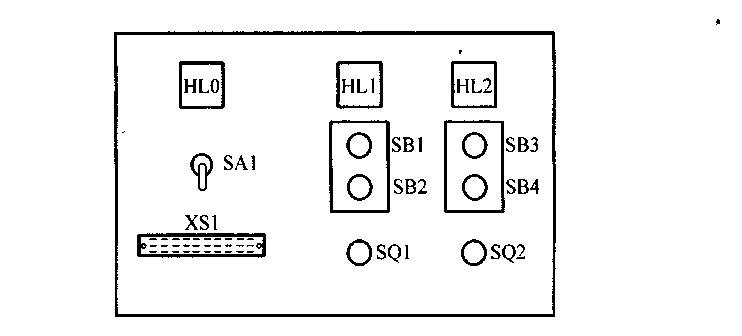

Рисунок 4 – Внешний вид блока АО

В данном блоке используется 30-штырьковый разъём (три ряда по 10 штырьков в каждом). Ряды обозначены буквами А, В и С. На блоке АО на­ходится гнездовая часть XS, а на сменном блоке - штыревая часть (вилка) ХР. Разъём в сборе обозначается XI (1 - порядковый номер разъёма).

Разработка монтажной схемы производится в следующем порядке:

1. На принципиальной электрической схеме проставляются обозна­ чения разъёмов в соответствии со схемой контрольного блока АО (рисунок 5) в зависимости от используемых в данной схеме кнопок, ламп, путевых вы­ ключателей, электродвигателей и т.п., как это показано для рассматривае­ мого примера на рисунке 6.

2. Нумеруются провода, соединяющие штырьки разъёмов между со­ бой (перемычки) и с элементами схемы. Нумерация начинается с №101 (1- ый жгут, 01-ый провод). Если провод раздваивается, то его номер остаётся тем же (например, провода 102, 103, 104 на рисунке 6).

В результате выполнения этих двух пунктов схема приобретает вид, показанный на рисунке 6. Теперь можно приступать к составлению монтажной схемы сменного блока.

На сменном блоке, представляющем собой небольшую панель (рис.7), закреплены несколько электромагнитных реле (в нашем примере их можно использовать как пускатели) и штыревая часть разъёма ХР 1. Од­но из указанных реле и будет использовано в роли магнитного пускателя КМ1.

3. На монтажной схеме сменного блока (рисунок 8) изображаются: штыревая часть разъёма ХР1 с указанием только задействованных в данной схеме монтажных лепестков и карта расположения всех контактов и ка­тушки КМ1 с нумерацией со стороны выводов. Выводы катушки обычно обозначаются буквами А и В, а выводы контактов имеют цифровую нуме­рацию. Затем соединяются проводами соответствующие выводы разъёма ХР1 и пускателя (реле) КМ1. Все провода собраны в жгут 1. Над соответствующими проводами указывается их нумерация в соответствии со схемой (рисунок 6).

Примечания к рисунку 8: а) в данном примере используется только одно реле (пускатель), поэтому другие не изображаются; б) изображение КМ1повёрнуто на 90°; в) набор контактов и карта их расположения зависят от модификации реле (пускателя).

4. Составляется таблица соединений. Количество строк в таблице равно числу проводов в данном жгуте. Для данного примера таблица со­единений имеет следующий вид (табл.1).

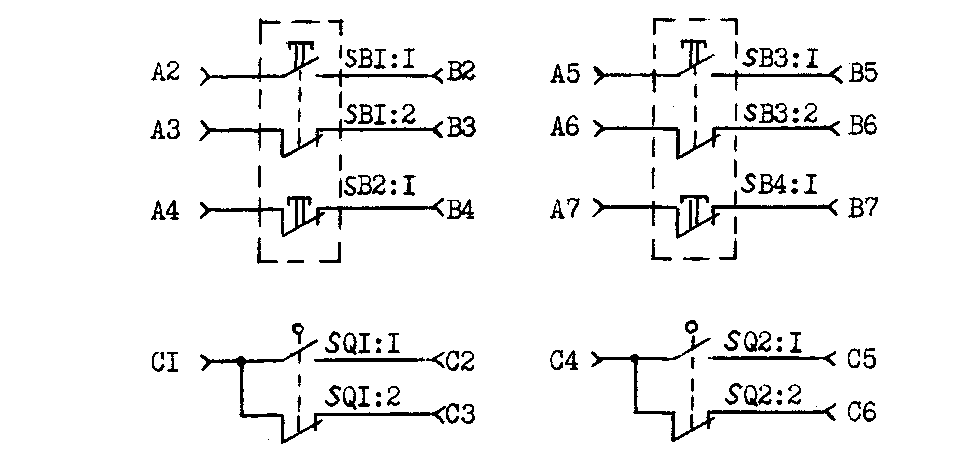

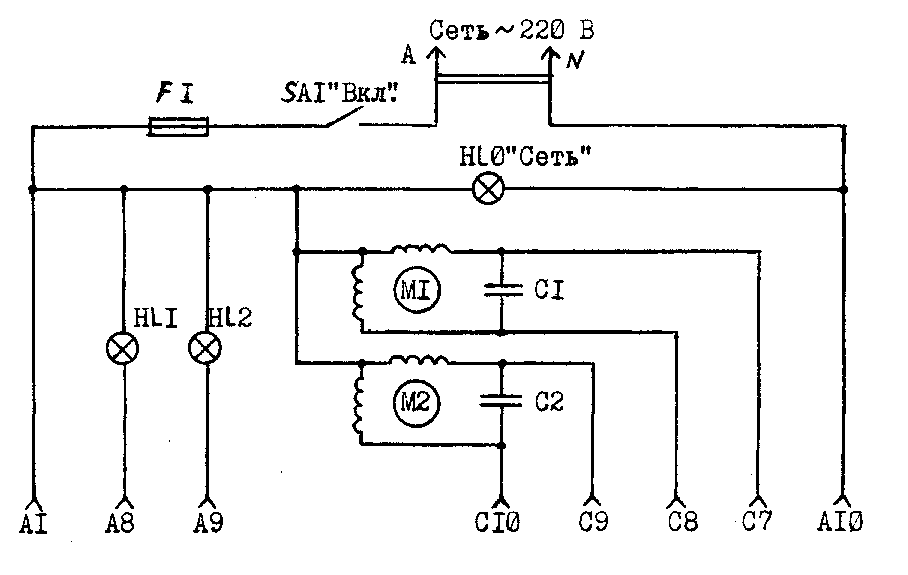

Рисунок 5 - Принципиальная схема блока АО.

Примечания: а) гнёзда А1...А10, В2...В7 и С1...С10 относятся к разъёму XS1 на лицевой панели блока АО; б) подключение к выводам С7 и С9 электродвигателей Ml и М2 обеспечивает правое, а к выводам С8 и СЮ - левое вращение соответственно.

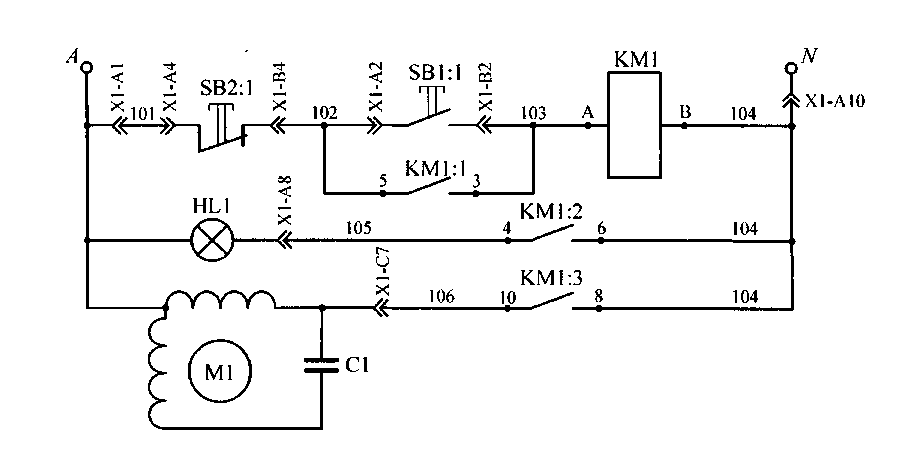

Рисунок 6 – Принципиальная схема управления электродвигателем с монтажными обозначениями

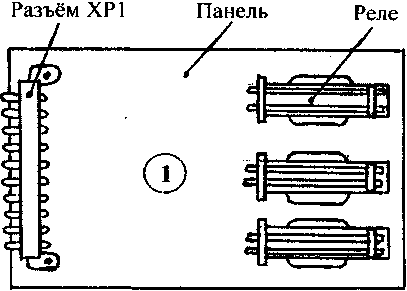

Рисунок 7 - Сменный блок А1 (вид сверху)

Таблица соединений блока А1

Номер жгута	Номер про­водника	Направление		Примечание
		откуда идёт	куда поступает
1	101	ХР1-А1	ХР1-А4	Перемычка
	102	ХР1-А2	ХР1-В4 КМ1-5	Перемычка
	103	ХР1-В2	КМ1-А КМ 1-3
	104	ХР1-А10	КМ1-В КМ1-6 КМ 1-8
	105	ХР1-А8	КМ 1-4
	106	ХР1-С7	КМ1-10

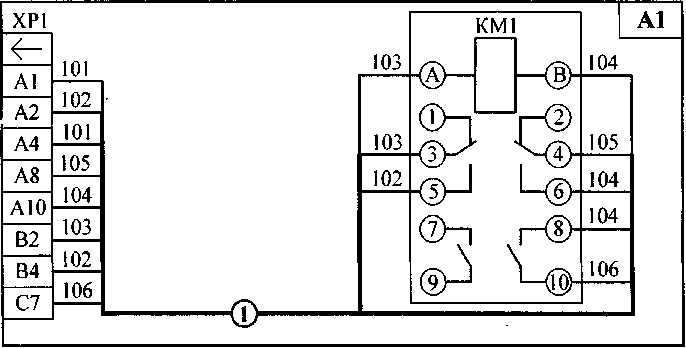

Рисунок 8 - Монтажная схема сменного блока А1 для примера (рисунок 6)
