1.4 Сетевые топологии и методы доступа к среде передачи данных
Топология сети характеризует взаимосвязи и пространственное расположение друг относительно друга компонентов сети - сетевых компьютеров (хостов), рабочих станций, кабелей и других активных и пассивных устройств. Топология влияет на:
состав и характеристики оборудования сети;
возможности расширения сети;
способ управления сетью.
Все сети строятся на основе трех базовых топологий:
шина (bus);
звезда (star);
кольцо (ring).
Метод доступа к среде передачи данных определяет, каким образом разделяемый ресурс - сетевой кабель - предоставляется узлам сети для осуществления актов передачи данных. Основные методы доступа к среде передачи данных:
состязательный метод (множественный доступ с контролем несущей и обнаружением коллизий - CSMA/CD);
с передачей маркера;
по приоритету запроса.
1.4.1 Шинная топология
При помощи кабеля каждая рабочая станция соединяется с другими рабочими станциями и с файловым сервером. Кабель проходит от узла к узлу, последовательно соединяя все рабочие станции и все файловые серверы. На каждом конце кабеля подключается согласующая нагрузка (терминатор) для исключения эхоотражений (рисунок 12).
Рисунок 12 – Шинная топология
Шинная топология использует состязательный метод доступа. Это означает, что информацию принимает только тот компьютер, адрес которого соответствует адресу получателя, зашифрованному в передаваемых сигналах. Остальные компьютеры отбрасывают сообщение. Перед передачей данных компьютер должен ожидать освобождения шины. В каждый момент времени отправлять сообщение может только один компьютер, поэтому число подключенных к сети машин значительно влияет на ее быстродействие.
Преимущества шинной топологии:
надежно работает в небольших сетях, проста в использовании;
требует меньше кабеля для соединения компьютеров и потому дешевле, чем другие схемы соединении;
легко расширяется за счет состыковки кабельных сегментов и использования повторителей.
Недостатки шинной топологии:
интенсивный сетевой трафик снижает производительность сети. При большом числе компьютеров в сети станции часто прерывают друг друга, и немалая часть полосы пропускания теряется понапрасну. При добавлении компьютеров к сети резко падает производительность;
цилиндрические соединители ослабляют электрический сигнал, и большое их число вызывает нарушения в передаче информации по шине;
разрыв кабеля или неправильное функционирование одной из станций может привести к нарушению работоспособности всей сети. Сеть трудно диагностировать.
1.4.2 Звездообразная топология

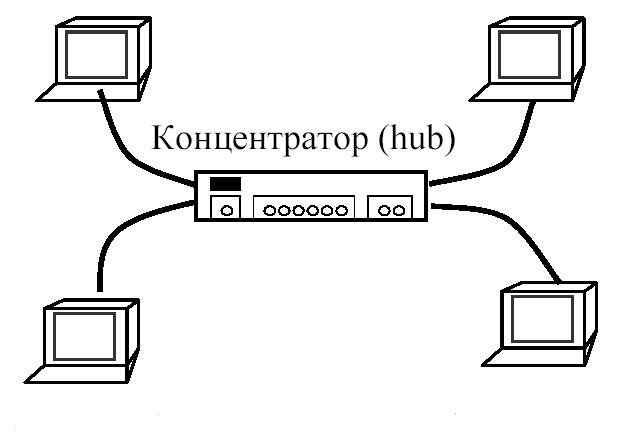

Каждый компьютер в сети с топологией типа “звезда” (“star”) взаимодействует с центральным концентратором (hub – устройство для повторения сетевых сигналов) (рисунок 13).
Рисунок 13 – Топология “звезда”
Hub - устройство множественного доступа, выполняющее роль центральной точки.
В звездообразной сети используется состязательный метод доступа к среде - концентратор (хаб) передает сообщение всем компьютерам. В звездообразной сети с коммутацией коммутатор передает сообщение только компьютеру-адресату.
Активный концентратор регенерирует электрический сигнал и посылает его всем подключенным компьютерам. Такой тип концентратора часто называют многопортовым повторителем (multiport repeater). Для работы активных концентраторов и коммутаторов требуется питание от сети. Пассивные концентраторы, например, коммутационная кабельная панель или коммутационный блок, действуют как точка соединения, не усиливая и не регенерируя сигнал. Электропитания пассивные концентраторы не требуют.
Гибридный концентратор позволяет использовать в одной звездообразной сети разные типы кабелей. Расширить звездообразную сеть можно путем подключения вместо одного из компьютеров еще одного концентратора и подсоединения к нему дополнительных станций, в результате чего получается гибридно-звездообразная сеть (рисунок 14).
Рисунок 14 – Гибридно-звездообразная топология
Преимущества топологии "звезда "(Ethernet 10BaseT, 100BaseT):
Центральный концентратор звездообразной сети удобно использовать для диагностики. Интеллектуальные концентраторы (устройства с микропроцессорами, добавленными для повторения сетевых сигналов) обеспечивают также измерение параметров (мониторинг) и управление сетью. Отказ одного компьютера не обязательно приводит к остановке всей сети. Концентратор способен выявлять отказы и изолировать такую машину или сетевой кабель, что позволяет остальной сети продолжать работу. В одной сети допускается применение нескольких типов кабелей (если их позволяет использовать концентратор).
Недостатки сети со звездообразной топологией:
при отказе центрального концентратора вся сеть становится неработоспособной;
все компьютеры должны соединяться с центральной точкой, это увеличивает расход кабеля, следовательно, такие сети обходятся дороже, чем сети с иной топологией.
