2.1.2 Трамвайные пути
Трамвайный путь – это шпально-рельсовая укладка, предназначенная для движения трамваев. Этот путь имеет колейную часть, шпальную обрешётку, межпутную часть (если многопутная дорога) и обочины. Трамвайный путь может быть уложен как на обычной отсыпке, так и на автомобильной дороге, тогда межпутное и межколейное пространства с обочинами закатываются в дорожное покрытие. Иными словами говоря – это самостоятельная дорога, так же имеющая проезжую часть, разделительную межпутную полосу и обочины.
Существует несколько основных вариантов размещения трамвайного полотна:
Собственное полотно: трамвайная линия проходит отдельно от дороги, например, по лесу, полю, отдельному мосту или эстакаде, отдельному туннелю.
Обособленное полотно: полотно трамвая проходит вдоль дороги, но обособленно от проезжей части.
Совмещённое полотно: полотно не обособлено от проезжей части и может использоваться безрельсовыми транспортными средствами. Иногда полотно, физически являющееся совмещённым, считают обособленным, если на него административным порядком запрещён въезд транспорта кроме общественного. Чаще всего совмещённое полотно размещается по центру улицы, но иногда размещается и по краям, у тротуаров.
В разных городах трамваи используют разную ширину колеи, чаще всего — ту же, что и обычные железные дороги (в России — 1520 мм, в Западной Европе — 1435 мм). Необычны для своих стран трамвайные пути в Ростове-на-Дону — 1435 мм, в Дрездене — 1450 мм, в Лейпциге — 1458 мм. Бывают и узкоколейные трамвайные линии — 1000 мм (например, Калининграде, Пятигорске, Львове) и 1067 мм (вТаллине).
Рис. Трамвайный рельс с жёлобом и губкой
Для трамвая в разных условиях могут применяться как обычные рельсы электрически железнодорожного типа, так и специальные трамвайные (желобчатые), с жёлобом и губкой, позволяющие утопить рельс в мостовой. В России трамвайные рельсы производятся из более мягкой стали, чтобы можно было изготавливать из них кривые ме́ньшего радиуса, чем на железной дороге.
Со времени появления трамвая и по сей день на трамвае применяется классическая шпальная технология укладки пути, схожая с укладкой пути на электрической железной дороге. Минимальные технические требования к устройству и содержанию пути менее строги, чем на железной дороге. Это вызвано меньшей массой поездов и нагрузкой на ось. Обычно для укладки трамвайного пути применяются деревянные шпалы. Для уменьшения шума, рельсы на стыках часто сваривают электрически. Существуют также современные способы устройства пути, позволяющие снизить шумность и вибрации, исключить разрушающее воздействие на прилегающую часть мостовой, но их стоимость значительно выше.
Существует проблема волнообразного продольного износа трамвайных рельсов, причины возникновения которого однозначно не установлены. При сильном волнообразном износе движущийся по пути вагон сильно трясёт, он производит грохот, в нём некомфортно находиться. Развитие волнообразного износа пресекается регулярной шлифовкой рельсов. К сожалению, во многих трамвайных хозяйствах России эта процедура не выполняется. Так, в Санкт-Петербурге рельсошлифовальные вагоны не выходят на линии уже несколько лет
В части трамвайных систем как правило на конечных остановках для обеспечения ремонта и осмотра вагонов используются пункты техобслуживания (ПТО). ПТО может представлять собой как мини-предприятие со зданием-цехом для осмотра и мелкого ремонта вагонов, так и открытую осмотровую канаву. Канава располагается на одном из путей конечной станции между рельсами, имеет углубления по внешним сторонам рельс для осмотра колёсных тележек, а также лестницы для осмотра пантографа. Такие системы на территории России существуют, в частности, в Туле (недействующая) и в Санкт-Петербурге, в Ростове-на-Дону, Новочеркасске.
Рис. Трамвайный вокзал на линии междугородного берегового трамвая, Бельгия
Посадка и высадка пассажиров производится на трамвайных остановках. Устройство остановок зависит от способа размещения полотна. Остановки на собственном или обособленном полотне, как правило, снабжаются мощёными пассажирскими платформами высотой под трамвайную подножку, обустроенными пешеходными переходами через трамвайные пути.
Остановки на совмещённом полотне также могут быть оснащены приподнятыми над проезжей частью и, возможно, огороженными площадками — рефюжами. В России рефюжи применяются редко, чаще всего остановки физически не выделяются, пассажиры ждут трамвая на тротуаре и при входе/выходе из трамвая пересекают проезжую часть (водители безрельсовых транспортных средств обязаны в этом случае их пропускать).
Остановки обозначаются табличкой с номерами маршрутов трамвая, иногда с расписанием движения или указанием интервалов, часто они также оборудуются павильоном для ожидания и скамейками.
Отдельным случаем являются участки трамвайных линий, прокладываемые под землёй. На таких участках устраиваются подземные станции, устроенные подобно станциям метрополитена.
В прошлом некоторые остановки (прежде всего — на междугородных и пригородных линиях) имели небольшие вокзальные здания, аналогичные железнодорожным. По аналогии такие остановки также называли трамвайными станциями.
Особое место занимают трамвайно-пешеходные улицы, распространённые в центрах европейских городов. На данном типе улиц движение разрешается только для трамваев, велосипедистов и пешеходов. Такой тип устройства пути способствует повышению транспортной доступности центров городов, без нанесения урона экологии и без расширения транспортных пространств.
Рис.Разъезд трамваев в Евпатории (однопутная система).
В основном для движения трамвая прокладываются два встречных пути, но встречаются и однопутные участки (например, вЕкатеринбурге линия на Зелёный остров имеет однопутный участок с одним разъездом) и даже целые однопутные системы с разъездами (например, в Ногинске, Евпатории, Конотопе, Анталии) или без разъездов (в Волчанске, Черёмушках).
Конечные разворотные пункты линий трамвая бывают как в виде кольца (наиболее распространённый вариант), так и в видетреугольника (когда вагон пятится назад). В некоторых городах, например, в Будапеште используются двусторонние трамваи, способные менять направление следования в любой точке, в том числе и в тупиках линий, где производится оборот поезда поперекрестному съезду между путями. Достоинство этого способа в том, что нет необходимости строить разворотное кольцо, занимающее большую площадь, а также в том, что конечную остановку можно организовать где угодно — это может применяться при закрытии части пути при необходимости (например, в случае какого-то строительства, требующего закрытия дороги).
Часто конечные пункты линий трамвая, выполненные в виде кольца, имеют по нескольку путей, что делает возможным обгон поездов разных маршрутов (для отправления по расписанию), отстой части вагонов в дневной межпиковый период, хранение резервных поездов (на случаи сбоев в движении и подмен), отстой неисправных поездов до эвакуации в депо, отстой поездов во время обедов бригад. Такие пути могут быть сквозными или тупиковыми. Конечные, имеющие путевое развитие, диспетчерский пункт и столовую для вожатых и кондукторов, в России называются трамвайными станциями.

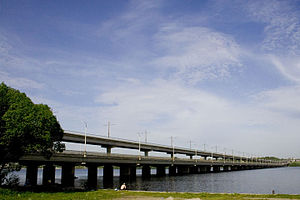

Рис. Северный трамвайный мост в Воронеже.
Он представляет собой двухэтажную трёхъярусную конструкцию. По верхнему ярусу ходили трамваи, а два нижних яруса — правый и левый — служат для проезда автомобилей. Длина моста 1,8 км, спроектирован специально для пуска в Воронеже скоростного трамвая
Устройство и размещение пути на трамвае выполняются исходя из требований совместимости с улицей, с пешим и автомобильным движением, высокой провозной способности и скорости сообщения, экономичности в сооружении и эксплуатации. Эти требования, вообще говоря, вступают в противоречие друг с другом, поэтому в каждом отдельном случае выбирается компромиссное решение, соответствующее местным условиям.
Хранение, ремонт и техническое обслуживание подвижного состава производится в трамвайных депо (трамвайных парках). Название «трамвайный парк» использовалось в Российской Империи и СССР исторически, впоследствии в подавляющем большинстве городов предприятия переименованы в «депо». Так, в Москве это произошло в 1934 году, а, например, в Донецке исходный термин продержался до 1987 года. Единственным городом, на протяжении всей истории сохраняющим название «трампарк», являетсяСанкт-Петербург. Интересный факт: в Республике Беларусь в 2007 году произошло обратное переименование. Муниципальные депо Минска и Витебска стали трамвайными парками. В то же время, ведомственные трамвайные предприятия в Мозыре и Новополоцке сохраняют название «депо».
Мелкие трамвайные депо не имеют колец для оборота, а состоят из одного (или нескольких) тупиковых путей, которые имеют выезд на линию. Крупные депо состоят из большого кольца, множества сквозных путей (на которых вагоны отстаиваются в колоннах по несколько штук в линию), крытых цехов ремонта и выездов на линию. Депо стараются размещать близко к конечным многих маршрутов (чтобы сократить «нулевые рейсы»). В случае если это невозможно (например, депо находится на линии), то трамваи следуют укороченными рейсами, что во многих случаях, увеличивает интервалы между «полными» маршрутами (например в Новокузнецке депо № 3 находится на линии, и маршруты 2,6,8,9 следуют в депо укороченными рейсами и со стороны города и со стороны Байдаевки). Если на конечных нет запасных путей, то вагоны уходят в депо и на обед.
