Призначення та устрій належності пістолету

30. До належності пістолету входять (мал. 44): кобура, протирка, запасний магазин, пістолетний ремінь.

Мал. 44. Належність пістолету.

а-кобура: 1-корпус; 2-кришка; 3-кишеня для запасного магазину; 4-передня петля для носіння; 5-задня петля для носіння; 6-застібка; 7-петля для протирки; 8-внутрішній допоміжний ремінь. б-запасний магазин; в-протирка: 1-лезо; 2-прорізь; 3-виступ; г-пістолетний ремінь: 1-ремінь; 2-карабін; 3-петля.

Кобура служить для носіння i зберігання пістолета, запасного магазина i протирки. Кобура складаюся з корпусу, кришки, кишені для запасного магазина, передньої та задньої петель для носіння, застібки, петель для протирки i внутрішнього допоміжного ременя.

Протирка використовується для розбирання, збирання, чищення та змащування пістолета. Протирка має на одному кінці - виступ для зняття i постановки гачка пружини шептала i для утоплення гнідка при відділені викидача; прорізь для просування в неї паклі або ганчір'я; на другому - кільце для утримання протирки при чищенні. На стику кільця є лезо для загвинчування i відгвинчування гвинта рукоятки під час розбирання i збирання пістолета.

Пістолетний ремінь забезпечує кріплення пістолета до поясного ременя. Він складається з ременя, карабiну i петлі для поясного (брючного) ременя.

Устрій патрона

31. 9-мм пістолетний набій (мал. 45) складається з гільзи, капсюля, порохового заряду, кулі.

Гільза служить для розміщення порохового заряду і зєднання всіх частин патрону; під час пострілу вона запобігає прорив газів з каналу ствола через патронник. В донній частині гільзи маються: гніздо для капсюля; ковадло, на який бойком ударника розбивається капсуль; два затравочні отвори, через які до порохового заряду проходить промінь полум'я від ударного складу капсуля. Ззовні, біля дна гільзи є кільцева проточка для зачіпу викидача.

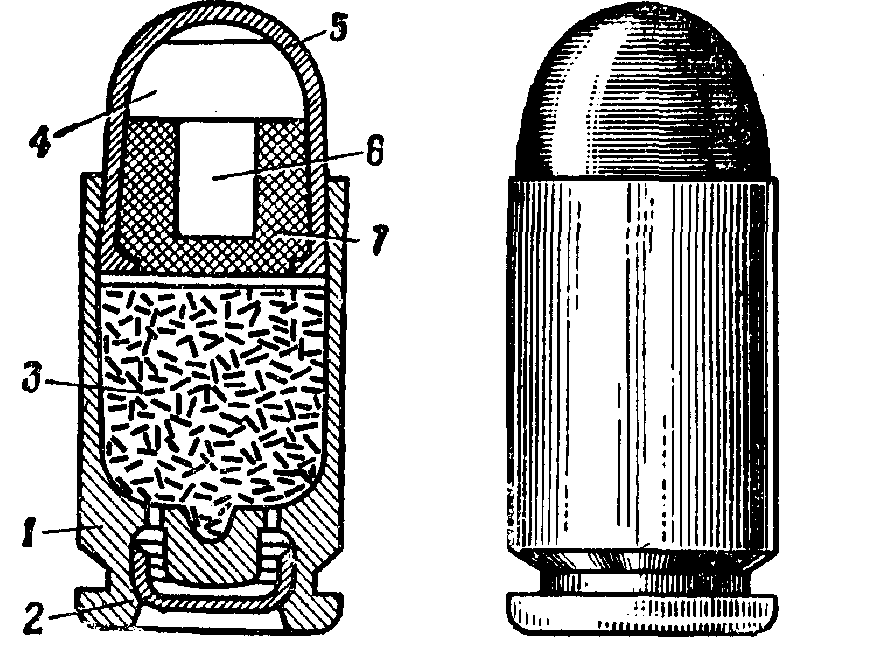

Мал. 45. Загальний вигляд 9-мм пістолетного патрону та його устрій.

1-гільза; 2-капсуль; 3-пороховий заряд; 4-куля; 5-біметалева (плакірована) оболонка; 6-сталеве осердя; 7-свинцева рубашка.

Заряд складається з бездимного піроксилінового пороху.

Капсуль служить для загорання порохового заряду. Він складається із латунного ковпака з впресованим у нього ударним складом і фольгового кружка, який прикриває ударний склад. При ударі бійка ударний склад воспламеняється.

Куля складається з біметалевої (плакированої) оболонки, в яку впресоване стальне осердя. Між кулею та сталевим осердям є свинцева рубашка.

32. Набої для заряджання пістолету споряджуються в магазин на 8 патронів. Спорядження магазину виконується шляхом вложення та утоплення набоїв рукой.

33. Набої укупорюються у штатні патронні деревяні ящики по 2560 шт. у кожному. У кожному ящику розміщуються дві залізні закатані чи запаяні оцинковані короби, в яких знаходяться набої в картонних пачках, по 16 набоїв у пачці. В одній залізній коробці розміщується 80 картонних пачок.

На бокових стінках дерев’яних ящиків є надписи, які визначають номенклатуру патронів, які вкладені у ці ящики: номер партії набоїв, місяць та рік виготовлення патронів, завод – виробник, марку і партію пороху, кількість патронів в ящику.

Вага одного ящика із набоями біля 33 кг.
