2.7 Эмиттерный повторитель
Принципиальная схема эмиттерного повторителя (ЭП) показана на рисунке 2.7в. Коэффициент передачи ЭП равен КU ЭП=UВЫХ/UВХ. Выходное напряжение UВЫХ=IЭ R1= IБ(h21Э+1) R1. А входное напряжение равно
UВХ= UБЭ+ UВЫХ= IБh11Э+ IБ(h21Э+1) R1. Получаем
.
Входное сопротивление получим, если UВХ поделим на IВХ = IБ. Тогда получим RВХ= h11Э+ (h21Э+1) R1(h21Э+1) R1. Выходное сопротивление ЭП равно , где RИСТ – сопротивление источника сигнала, стоящего перед ЭП. Если перед ЭП стоит ССУ, то RИСТ=R1.
Таким образом, коэффициент передачи ЭП немного меньше единицы, но он обладает высоким входным и малым выходным сопротивлениями.
Более сложный ЭП на комплементарных БТ рассмотрен в 3
2.8 Инвертирующий усилитель на оу.

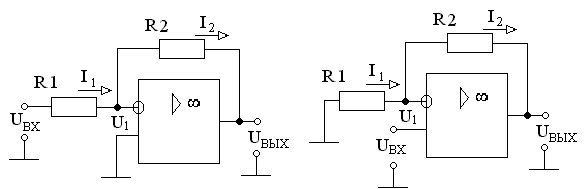

Схема инвертирующего усилителя показана на рисунке 2.8а. В данной схеме используется отрицательная обратная связь, т.е. сигнал с выхода через R2 подается на инвертирующий вход. Используя законы Кирхгофа, запишем.
UВХ=R1 I1+U1 (1), U1=R2I2+UВЫХ (2) UВЫХ=KUU1 (3).
Выражая U1 из (3), подставляем в (1) и (2) и, учитывая, что входное сопротивление ОУ много больше, чем R1 и R2, а отсюда также I1= I2, получим
UВЫХ (1+(1+ R2 /R1)/KU)=- (R2 /R1) UВХ.
Поскольку (1+ R2 /R1)/KU1, получим
KU ОС - R2 /R1.
-
а)
б)
Рисунок 2.8
Аналогично получим RВХ=UВХ/IВХ=R1+R2/(KU+1). Пренебрегая вторым слагаемым, получим RВХ ОС R1. А RВЫХ ОС = RВЫХ/(1+ KU/ KU ОС).
АЧХ инвертирующего усилителя приведена на рисунке 2.9. Если выполняется условие KU KU ОС, получаем f1fВ KU ОС.
Рисунок 2.9
2.9 Неинвертирующий усилитель
Схема неинвертирующего усилителя приведена на рисунке 2.8б. В этом случае составим следующие уравнения, учитывая, что I1=I2,
U1= UВЫХ R1/(R2+R1) (1), UВЫХ =КU (UВХ -U1) (2). Из (2) выразив U1 и подставив в (1) получим UВЫХ (1+(1+ R2 /R1)/KU)=(1+R2 /R1)UВХ.
И окончательно UВЫХ (1+R2 /R1)UВХ,
KU ОС 1+R2 /R1.
RВХ ОС RВХ(1+ KU/ KU ОС). RВЫХ ОС и АЧХ такие же, как у инвертирующего усилителя. VT5 закрыт. В точке А напряжение будет составлять 0,8 В.
