Методическое указание по выполнению задачи №3
Для выполнения п.1 необходимо подсчитать количество выходов для вашего варианта. Это число может быть 4, 5 или 6.
УГО приведено на рис. 15.
Входы Выходы

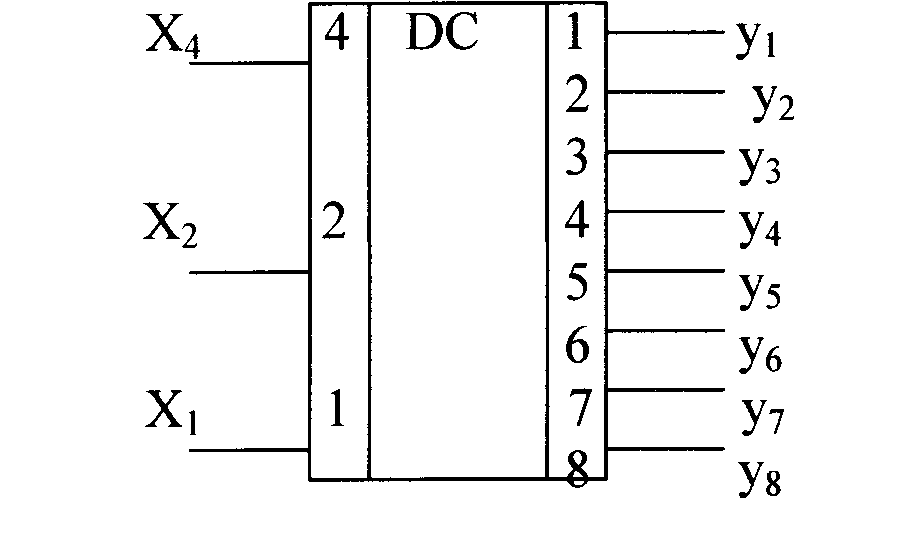

Рис. 15. УГО дешифратора
Для п.2 таблица истинности 9 (пример).
Таблица 9
Входы |
Выходы |
||||||
X4 |
X2 |
X1 |
Y2 |
Y3 |
Y4 |
Y7 |
Y8 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
Значения X4, X2, X1 и “У…” берутся из таблицы 8.
Пример (см. табл. 8) Для варианта №1 для выхода У3=1 вх. Комбинация будет “000” для “У5” – “010” и т.д.
Для п.3 запишите уравнения для указанных выходов через операцию “И”.
Пример (таблица 9)
Инверсию ставят над X…=0.
.
.
.
Для выполнения п.4 – составление схемы дешифратора на заданных логических элементах.
Для ИЛИ-НЕ и И-НЕ требуется перевести уравнения в заданный базис:
Примеры перевода:
- для ИЛИ-НЕ.
- для И-НЕ.
Схема выполняется по полученным уравнениям на заданных логических элементах (см. зад. 1).
Рис. 16. Схема дешифратора на логических элементах И-НЕ
Схема на ИЛИ-НЕ или на И выполняются аналогично.
Для п.5 из таблицы 8 берёте “2” код для проверки схемы, подаёте его на входы схемы и должны получить “1” и “0” на заданном для этого кода выходе.
Для п.6 из справочника по микросхемам [ ] выберите и изобразите дешифратор заданного типа технологии. Укажите назначение выводов.

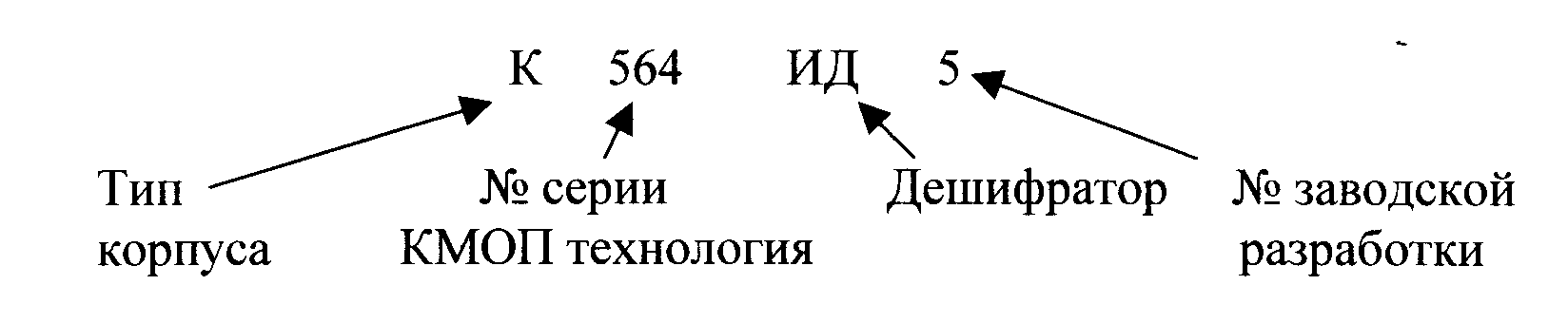

Пример маркировки микросхем дешифраторов:
№ серии других технологий указаны в задаче 1.
Список используемой литературы
Калабеков Б.А. Цифровые устройства и микропроцессорные системы. Изд-во «Связь», 1987 или 1997.
Шило В.Л. Популярные цифровые микросхемы. М., «Радио и связь», 1987.
Интегральные микросхемы. Справочник. М., «Радио и связь», 1984.
