Телеграфные кабели работали по т. н. однопроводной системе — вторым проводом служила земля. С изобретением телефона в 1876 началось производство симметричных кабелей для городских телефонных сетей. В отличие от телеграфных, в них применили двухпроводные скрученные цепи (пары). С целью улучшения характеристик передачи сигналов хлопчатобумажная изоляция постепенно была заменена сухой воздушно-бумажной. В 1882 появились первые сооружения городской кабельной канализации из стальных, покрытых бетоном труб, в которых прокладывали освинцованные кабели.
До 2-й мировой войны 1939—45 основным изоляционным материалом в Кабель связи была бумага, в послевоенные годы преобладающими стали полимерные материалы — полиэтилен и полистирол.
Токопроводящие жилы симметричных кабелей, как правило, медные однопроволочные диаметром от 0,3 до 1,6 мм. Изолированные жилы симметричных Кабель связи скручиваются в пары (одна цепь) или четвёрки (две цепи). Число пар в симметричных низкочастотных кабелях — от 1 до 3600 (в опытных до 4800), в коаксиальных — от 2 до 20 (по каждой паре может передаваться до 3600 телефонных разговоров).
Различают 6 разновидностей оболочек кабелей связи:
металлические — свинцовую, алюминиевую (гладкую и гофрированную), стальную гофрированную;
пластмассовые — полиэтиленовую и поливинилхлоридную;
металлопластмассовую (алюмополиэтиленовую).
Смежные участки кабелей связи соединяются кабельными муфтами связи; присоединение Кабель связи к аппаратуре связи осуществляется кабельными оконечными устройствами.
Кабель связи классифицируются по нескольким признакам:
по конструкции — симметричные и коаксиальные;
по спектру передаваемых частот f — низкочастотные (f < 10 кГц) и высокочастотные (f > 10 кГц),
по области применения — дальней связи (междугородные) и местной связи (для городских телефонных сетей, сельской связи и радиовещания, связи в шахтах и т.д.);
по условиям прокладки — подземные, прокладываемые в траншее или в кабельной канализации, воздушные, или подвесные (на опорах), и подводные, которые, в свою очередь, состоят из двух групп: первая — так называемые речные кабели, прокладываемые по дну рек, каналов, озёр, вторая — морские и океанские кабели, прокладываемые кабельным судном на больших глубинах для трансморских и трансокеанских (межконтинентальных) линий дальней связи.
Кабель п-268.
Боевое применение:
Кабель П-268 применяется для обеспечения телефонной связи в тактическом звене, устройства абонентских линий сети внутренней связи на пунктах управления и линий дистанционного управления радиостанциями типа P-105, P-140, Р-159, Р-161А2М и других радиостанций, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи.

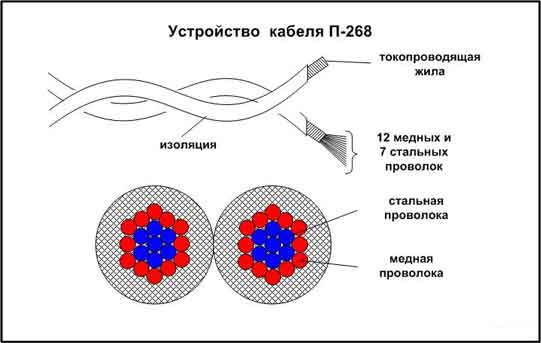

Устройство кабеля П-268.
Система скрутки и расположения проволок в токопроводящей жиле проводов кабеля П-268 следующие:
в центральных повивах стальные проволоки
медные проволоки в наружном повиве
Проволоки в смежных повивах скручены в противоположных направлениях.
Шаг скрутки токопроводящей жилы - не более 20 диаметров жилы.
Направление верхнего повива левое.
Поверх токопроводящей жилы наложена изоляция из полиэтилена.
Изолированные жилы скручены в пару с шагом скрутки 100-120 мм.
Направление скрутки пары - правое.
Технические характеристики кабеля П-268.
Строительная длина 1000 (1500) м
Количество жил 2
Количество проводов в жилах:
стальных 7 диаметром 0,25 мм
медных 12 диаметром 0,25 мм
Изоляция: полиэтилен
толщина 0,9 мм
Диаметр жилы 3,4 мм
Температура окружающей среды +50°С...-60°С
Масса 1 км 35 кг
Прочность на разрыв 65 кгс
Сопротивление при Т = 20°С:
жилы (постоянный ток) более 66 Ом/км
Минимальная наработка 50 000 часов
Минимальный срок службы 15 лет
Кабель п-274. Боевое применение:
Кабель П-274 применяется для обеспечения телефонной связи в тактическом звене, устройства абонентских линий сети внутренней связи на пунктах управления и линий дистанционного управления радиостанциями типа P-105, Р-140 Р-159, Р-161А2М и других радиостанций, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи
Количество жил и сечение 2 х 0,5 мм.
Токопроводящая жила скручивается из 3-х стальных проволок диаметром 0,3 мм и 4-х медных проволок диаметром 0,3 мм.
В центре распологается стальная проволока, а в наружном повиве медные и стальные проволоки по схеме: 2-медные+1 стальная+2 медные+1 стальная.
Изолированные жилы скручивают в пару с шагом 80-100 мм.
Максимальный диаметр изолированной жилы 2,3 мм.
Технические характеристики кабеля п-274.
Строительная длина 500 м
Количество жил 2
Количество проводов в жилах:
· стальных 3 диаметром 0,3 мм
·медных 4 диаметром 0,3 мм
Изоляция: полиэтилен
·толщина 0,5 мм
Диаметр жилы 2,3 мм
Температура окружающей среды +50°С...-60°С
Масса 1 км 15 кг
Прочность на разрыв 40 кгс
Сопротивление при Т = 20°С:
жилы (постоянный ток) более 125 Ом/км
Минимальная наработка 50 000 часов
Минимальный срок службы 15 лет
Кабель ттвк.
Боевое применение:
Телефонно-телеграфный вводный кабель (ТТВК) предназначен для вводов неуплотнённых цепей и для устройства распределительной сети внутренней телефонный связи.
Выпускается двух видов:
ТТВК - 5х2
ТТВК - 10х2
Конструкция:
Токопроводящая жила состоит из 7-ми медных проволок диаметром 0,25±0,005 мм, свитых в жилу с шагом скрутки около 15 мм.
Жилы изолированы резиной РТИ-1 толщиной 0,7-0,8 мм и скручены в пары с шагом 65-75 мм.
Пары имеют отличительную окраску изоляции.
Пары скручены вокруг витого троса из стальных проволок диаметром 0,3 мм спрессованных резиной и покрыта хлопчатобумажной оплеткой.
Скрученные пары покрыты прорезиненной миткалевой лентой и затем опрессованны оболочкой из резины РШ-1 толщиной 1,5 мм
