2.3. Соединительное оборудование коммутатора

Соединительное оборудование коммутатора предназначено для каблированного ввода линий связи на телефонную станцию.

К соединительному оборудованию относятся линейный щиток и вводный кабель.

Линейный щиток (рис. 5) состоит из трех основных частей: основания, крышки и платы, на которой по краям размещены два пластмассовых бруска с линейными зажимами. Между брусками установлена 30-контактная соединительная колодка с гнездами и приспособлением для крепления соединительной ножевой колодки соединительного кабеля.

В передней части щитка имеется вырез с резиновым уплотнением для ввода кабеля ТСКВ и десяти пар полевого кабеля.

Рис. 5 Линейный щиток

1 – корпус; 2 – крышка; 3 – колодка с зажимами; 4 – 30-ти контактная колодка;

5 - упор; 6 - замок; 7 - откидные запоры; 8 – ушко

Линейный щиток может быть расположен в горизонтальном или в вертикальном положении. В вертикальном положении щиток подвешивается при помощи двух планок с отверстиями, при этом крышка щитка может удерживать­ся в открытом состоянии откидным упором.

Вводный кабель ТСКВ-10 X 2 — телефонный станционный винилитовый кабель, имеет десять пар токопроводящих жил с хлорвиниловой изоляцией разной расцветки. Каждая жила состоит из семи медных луженых проволочек, свитых канатиком. Все жилы с изоляцией снаружи обмотаны прорезиненной лентой и заключены в общую хлорвиниловую оболочку. Хлорвиниловая оболочка сверху покрыта хлопчатобумажной оплеткой, пропитанной противогнилостным составом.

Концы кабеля заделаны в 30-контактные соединительные колодки, которые обеспечивают удобное и быстрое подключение вводного кабеля к линейному щитку и к коммутатору.

Длина кабеля 25 м.

3. Принципиальная схема телефонного коммутатора п-193м.

Коммутатор П-193М включает 10 абонентских комплектов и приборов рабочего места:

В состав абонентского комплекта (АК) входят:

- линейные зажимы,

- 2-х проводное гнездо

- опросно-вызывная кнопка,

- отбойно-вызывной клапан

Отбойно-вызывной клапан (ОВК) представляет собой электромагнит, состоит из:

- сердечник с катушкой

- корпус

- якорь с запорным рычагом

- регулировочная скоба

- дверца с зубом

- плата с номером абонента

- контактные группы

- экранирующий чехол

Отбойно-вызывной клапан.

Рис. 6. Общий вид отбойно - вызывного клапана

1 — сердечник; 2 — корпус; 3 — экранирующий чехол; 4 — якорь; 5 — запорный рычаг; 6 — регулировочная скоба; 7 — сигнальные контактные пружины; 8— колонка с зубом; 9 — выступ; 10— дверца клапана; //— латунный штифт; 12 — катушка с обмоткой; 13 — выводные концы обмотки; 14 — плата с номером абонента; 15 — пластина секции;

16 — винты

Данные обмотки отбойно-вызывного клапана

Число витков 11000

Марка провода ПЭЛ

Диаметр провода 0,1 мм

Сопротивление постоянному току 900 ом

Вызывные и отбойные клапаны (рис. 7) предназначены для приема сигналов вызова и отбоя в коммутаторах системы МБ.

Рис. 7. Вызывные и отбойные клапаны

Клапан состоит из сердечника 1, на котором размещена обмотка 2, якоря 3, соединенного с рычагом 4, и дверцы 5, насаженной на ось 6. В положении покоя дверца клапана удерживается зубом рычага якоря. При поступлении в обмотку клапана тока вызывной частоты сердечник намагничивается и притягивает якорь. При перемещении якоря правый конец рычага приподнимается и освобождает дверцу. Дверца проворачивается вокруг оси 6 и падает, открывая номер клапана. Закрывает дверцу телефонист.

Телефонное реле.

Телефонные реле (рис. 8а) используются в телефонных коммутаторах системы ЦБ для приема сигналов вызова и отбоя и для других целей. Основные части реле: корпус 3, сердечник 2, обмотка 3, якорь 4, контактные пружины 9. В положении покоя нижняя контактная пружина при помощи эбонитового штифта отжимает горизонтальное плечо якоря вниз. При прохождении по обмотке постоянного тока сердечник намагничивается и притягивает вертикальное плечо якоря. Его горизонтальное плечо перемещается вверх, благодаря чему нижняя контактная пружина касается верхней, замыкая цепь вызывной лампы. Латунный штифт 5 препятствует прилипанию якоря к сердечнику. Балансировочный грузик 6 устраняет вибрацию якоря.

Рис. 8. Телефонное реле:

а - устройство; б - схематическое изображение контактных групп; 1 -корпус;

2 -сердечник; 3 - обмотка; 4 - якорь;5 - латунный штифт; 6 - балансировочный грузик; 7 - эбонитовый штифт; 8 - эбонитовые прокладки; 9 - контактные пружины

Контактные пружины собираются в группы (рис. 8б). При притягивании якоря пружины могут замыкаться, размыкаться или переключаться. Пружины верхней группы нормально разомкнуты; при срабатывании реле они замыкаются. Пружины средней группы нормально замкнуты; при срабатывании реле они размыкаются. В нижней группе при срабатывании реле средняя пружина размыкается с верхней и замыкается с нижней.

В исходном положении дверца удерживается запорным рычагом. При прохождении по обмотке тока вызывной частоты сердечник намагничивается и притягивает якорь. При перемещении якоря запорный рычаг приподнимается и освобождает дверцу клапана. Дверца поворачивается вокруг оси и падает под действием собственной массы. При этом дверца открывает плату с выгравированным абонентским номером и своим выступом замыкает пружины дополнительного звонка. Для предохранения от залипания якоря на нем установлен латунный штифт, ограничивающий расстояние между сердечником и якорем.

Соединительное гнездо: трехпружинное, (пружины изолированы друг от друга и от корпуса).

В исходном положении торчащая пружина имеет электрический контакт с внутренней пружиной. При вставлении штепселя в гнездо, пружины легко раздвигаются и обеспечивают контакт со штепселем. При этом контакт перстной пружины с внутренней разрывается.

Абонентское соединительное гнездо

Абонентское соединительное гнездо (рис. 9) состоит из корпуса 1, латунной втулки 6 с внутренним диаметром 6,5 мм и контактных пружин 2У 3 и 4.

Контактные пружины гнезда изолированы друг от друга и от корпуса гетинаксовыми прокладками 8 и укреплены на корпусе гнезда винтами 7. К наконечникам 5 контактных пружин со стороны монтажа припаиваются про водники схемы. Короткая и длинная контактные пружины имеют изогнутые концы, что обеспечивает свободное, включение штепселя в соединительное гнездо и надежный электрический контакт пружины со штепселем.

Рис. 9. Абонентское - соединительное гнездо:

1 — корпус; 2 - короткая контактная пружина; 3 — внутренняя контактная пружина; 4 — длинная контактная пружина; 5 —паечные наконечники; 6 — втулка;7 — крепительные винты; 8 — изоляционные прокладки; 9 — полочка; 10 — вырез для винта крепления.

При включении штепселя в соединительное гнездо головка его соединяется с короткой контактной пружиной, а корпус — с длинной контактной пружиной. При этом короткая контактная пружина отжимается головкой штепселя от внутренней пружины, разрывая электрический контакт с .ней (рис. 10).

Два соединительных гнезда собраны на одной металлической пластине с двумя отбойно-вызывными клапанами и составляют одну секцию. С лицевой стороны ниже дверец отбойно-вызывных клапанов укреплена пластмассовая колодка с двумя отверстиями, в которые входят латунные втулки соединительных гнезд. Около каждого соединительного гнезда выгравирован номер абонентского комплекта.

Рис. 10. Соединительное гнездо со вставленным штепселем:

1 — корпус штепселя; 2— короткая контактная пружина; 3 — внутренняя

контактная пружина; 4 — длинная контактная пружина; 5 — головка

штепселя

Двухпроводный штепсель ШК-2

Двухпроводный штепсель ШК-2 диаметром 6.5 мм. (токонесущие жилы соединены винтами со стержнем и корпусом штепселя)

Двухпроводный штепсель состоит из:

- латунного стержня с головкой

- корпуса

- пластиковой гильзы

- изолирующей втулки

- гильзы защитной пружины

Абонентский соединительный шнур

В коммутаторе применен двухпроводный соединительный шнур марки ШК-2 (рис. 11). Токопроводящие жилы шнура имеют разноцветную резиновую изоляцию и снару­жи покрыты общим хлопчатобумажным чулком.

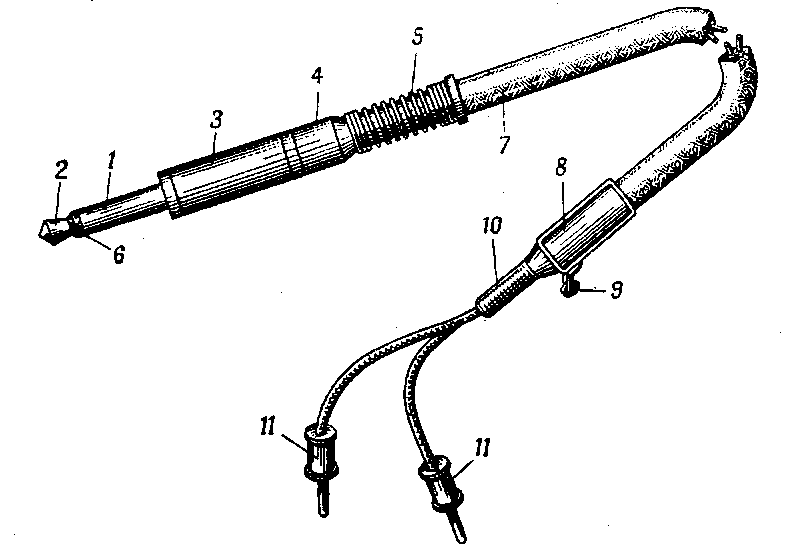

Рис. 11.Соединительный шнур со штепселем:

1 — корпус; 2 — головка; 3 — пластмассовая гильза; 4 — гильза защитной пружины; 5—защитная пружина; 6 — пластмассовая изоляция; 7 — шнур; 8 — обойма; 3 —серьга; 10 — оконечная заделка; 11 — наконечники

Один конец соединительного шнура оканчивается двух­проводным штепселем, а другой — наконечниками/ для включения шнура в схему коммутатора. Наконечники имеют разную расцветку (черную и красную) для правильного включения в схему. К коммутатору шнур прикреплен при помощи обоймы 8 с серьгой 9.

Двухпроводный штепсель ШК-2

Двухпроводный штепсель ШК-2 диаметром 6.5 мм. (токонесущие жилы соединены винтами со стержнем и корпусом штепселя)

Двухпроводный штепсель (рис. 12) состоит из следующих основных частей: латунного корпуса 1, стержня 2, изолирующей втулки 3, головки стержня 4, винтов 5, 6 для подключения соединительного шнура, пластмассовой гильзы 7, спиральной пружины 8, изолирующей втулки 9.

Стержень 2 с головкой 4 и защитная пружина 8 с гильзой изолированы от корпуса. Диаметр корпуса 6,5 мм.

Рис. 12. Двухпроводный штепсель:

а — общий вид; б — разрез штепселя; 1 — корпус; 2 — латунный стер­жень; 3 — втулка; 4-головка; 5, 6 — винты для подключения жил шнура; 7 —гильза; 8 — спиральная пружина; 9 — эбонитовая втулка

Рис. 13 Штепсели и гнёзда:

а - конструкция двухпроводного штепселя и гнезда;

б - схематическое изображение двухпроводного штепселя и гнезда;

в - конструкция четырёхпроводного штепселя и гнезда;

г - схематическое изображение четырёхпроводного штепселя и гнезда;

Штепсели, шнуры и гнезда используются в телефонных коммутаторах для соединения абонентских линий. В современных коммутаторах применяются двухпроводные и четырехпроводные штепсели диаметром 6,5 мм.

Основными частями двухпроводного штепселя (рис. 13, а и б) являются латунные корпус и головка, и пластмассовая гильза. Головка изолирована от корпуса эбонитовой втулкой. В штепсель заделывается двухпроводный шнур с резиновой изоляцией. Жилы шнура изготовляются из тонких мишурных ниток. При вставлении штепселя в гнездо головка штепселя контактирует с короткой пружиной гнезда, а корпус штепселя с длинной пружиной.

Четырехпроводный штепсель (рис. 13, в и г) имеет четыре токопроводящие части: головку, две шейки и корпус. При вставлении штепселя в гнездо головка контактирует с внутренней пружиной, 1 -я шейка - с короткой пружиной, 2-я шейка - с длинной пружиной, а корпус штепселя - с втулкой гнезда.

Опросно-вызывная кнопка:

Опросно-вызывные кнопки служат для подключения разговорно-вызывных приборов рабочего места телефониста к абонентским линиям для опроса, посылки вызова и контроля за прохождением разговора.

Все десять опросно-вызывных кнопок укреплены на общем основании и конструктивно выполнены вместе с механизмом фиксации и возвращения в исходное положение. При нажатии на любую опросно-вызывную кнопку к линии подключаются приборы рабочего места коммутатора, при этом опросно-вызывные кнопки удерживаются в рабочем (нажатом) положении специальной подвижной планкой. В исходное положение опросно-вызывные кнопки возвращаются путем нажатия на любую другую опросно-вызывную кнопку или на общий рычаг.

Опросно-вызывная кнопка состоит из электрической и механической частей.

Электрическая часть включает пять контактных пружин: две длинные, две внешние и одну внутреннюю.

Механическая часть кнопки (рис. 12) состоит из пластмассового стержня 2 с коническим наконечником, в котором запрессована вилка 3. Верхняя часть вилки имеет выступ 4 с вырезом для фиксации кнопки в рабочем положении и выступ 5 для ограничения хода кнопки.

Рис. 12. Механизм фиксации и возвращения опросно-вызывной кнопки:

1—общее основание; 2 — пластмассовый стержень; 3— вилка; 4 — выступ с вырезом для фиксации кнопки; 5 — выступ для ограничения хода кнопки; 6 — возвратная пружина; 7 — гетинаксовая колодка; 8—паяльные концы контактных пружин; 9—крепительный винт; 10— фиксирующая планка; 11— пружина фиксирующей планки; 12— рычаг возврата кнопок; 13 — передняя лицевая панель

На нижнюю часть вилки надета возвратная пружина 6 для возвращения кнопок в исходное положение. Передняя часть стержня кнопки проходит через направляющее отверстие в лицевой панели 13. Механизм фиксации и возвращения кнопок состоит из общей фиксирующей планки 10 с двумя спиральными .пружинами 11, рычага 12 возврата кнопок 11 исходное положение и вилки 3.

В исходном положении кнопки правая длинная контактная пружина имеет электрический контакт с внутренней контактной пружиной. Этим контактом замыкается цепь отбойно-вызывного клапана.

При нажатии на опросно-вызывную кнопку вместе с пластмассовым стержнем продвигается вилка, которая своим верхним выступом приподнимает общую фиксирующую планку и проходит под ней. Фиксирующая планка под действием спиральных пружин опускается вниз и загнутой плоскостью западает в вырез на выступе вилки, фиксируя кнопку в нажатом положении. При этом возвратная пружина на нижнем конце вилки сцепляется, стремясь вернуть кнопку в исходное положение.

Конический наконечник стержня раздвигает длинные контактные пружины, что приводит к размыканию контакта длинной пружины с внутренней пружиной и к замыканию контактов обеих длинных пружин с внешними короткими пружинами; при этом цепь отбойно-вызывного клапана обрывается, а абонентская линия подключается к рабочему месту коммутатора.

При нажатии на любую другую кнопку фиксирующая планка приподнимается и освобождает выступ на вилке ра­нее нажатой кнопки, которая под действием возвратной пружины резко отходит в первоначальное положение.

Над опросно-вызывными кнопками расположен рычаг возврата кнопок в исходное положение. Он используется в том случае, когда на другую опросно-вызывную кнопку на­жимать не требуется. При нажатии на рычаг возврата кнопки задний конец рычага приподнимает фиксирующую планку, которая выходит из выреза на выступе вилки стержня, кнопка освобождается и под действием возвратной пружины возвращается в исходное положение.

Разрядник

Разрядник РБ-5 (рис. 13) служит для защиты телефониста и коммутатора от токов грозовых разрядов и от высоких напряжений. Десять разрядников укреплены на отдельной плате, прикрепляемой к поддону. Каждый разрядник имеет стеклянный баллон и цо­коль. Один из штырьков на цоколе несколько удален от двух остальных, что сделано для правильного включения разрядника в схему коммутатора.

Рис. 13. Разрядник РБ-5

В баллон помещены три металлических стержня (электроды), на которые насажены спирали, покрытые окисью бария. Поэтому разрядник и называется бариевым. Баллон разрядника наполнен газом неоном. Два крайних электрода подключаются в схеме коммутатора к линей

Местный эффект и противоместная схема. При осуществлении телефонной связи по двухпроводной линии и микрофон, и телефон должны быть подключены к линии постоянно. Только при этом условии абоненты могут вести разговор, как при непосредственном общении. Однако простое последовательное или параллельное включение микрофона и телефона приводит к прослушиванию в телефоне собственного разговора, из-за чего возникает так называемый местный эффект.

Суть местного эффекта заключается в ослаблении чувствительности уха при приеме сравнительно слабых сигналов, поступающих с линии, из-за воздействия на него громкого звука собственного голоса. Местный эффект снижает качество и уменьшает дальность телефонной связи. Для устранения местного эффекта телефон и микрофон включаются по противоместной схеме.

В противоместных схемах (рис. 14) используется принцип электрического моста. Электрический мост, как известно, состоит из четырех плеч и двух диагоналей. Первым и вторым плечами моста служит вторичная обмотка трансформатора. В третье плечо включен четырехэлементный балансный контур R12, R13, C8 и С9, а в четвертое плечо - линия. К диагонали а-б через трансформатор и усилитель подключен микрофон, а в диагональ в-г включен телефон.

Рис. 14. Противоместная схема

При равновесии моста переменный ток проходит с микрофона в линию, не попадая в телефон данного аппарата. Условия равновесия моста выполняются в том случае, если произведения полных сопротивлений противоположных плеч равны: Z1Zб.к = Z2Zл. Так как половины вторичной обмотки трансформатора одинаковы, достаточно подобрать элементы балансного контура, чтобы его полное сопротивление Zб.к было равно входному сопротивлению линии Zл.

При разговоре звуковые колебания преобразуются микрофоном в электрические колебания звуковой частоты, усиливаются и индуктируются во вторичной обмотке Тр2. Далее ток проходит в один полупериод от точки, а через линию, аппарат, включенный на другом конце линии, и балансный контур к точке б, а в другой полупериод по этой же цепи, но в обратном направлении. Если сопротивление балансного контура равно сопротивлению линии, то мгновенные значения потенциалов, создаваемых током в точках в и г одинаковы. Следовательно, разность потенциалов между этими точками равна нулю и исходящий ток через свой телефон не протекает.

Практически условия равновесия моста не могут быть соблюдены во всем спектре разговорных частот, да еще для линий с различными электрическими параметрами. Поэтому какая-то часть исходящего разговорного тока всегда проходит через свой телефон. Однако противоместная схема уменьшает величину исходящего разговорного тока в своем телефоне примерно в 20-40 раз, что позволяет устранить мешающее действие своего разговора.

Индуктор.

В составе приборов рабочего места нет звонка, так как вызов принимается на отбойно-вызывной клапан.

Индуктор предназначен для создания вызывных сигналов переменного тока частотой 15-25 Гц. Он является генератором, якорь которого вращается рукой. Основные части индуктора: магнитная система, якорь с обмоткой и приспособление для приведения якоря во вращение.

Рис. 15. Индуктор:

а- схематическое устройство; б- условное изображение;

в - различные положения якоря; г - форма переменной ЭДС;

1 - постоянные магниты; 2 - полюсные надставки; 3 - сердечник якоря;

4 - обмотка якоря; 5-7 - контактные пружины

Магнитная система (рис. 15a) состоит из прямоугольных постоянных магнитов 1 и двух полюсных надставок 2. На сердечнике 3 размещена обмотка 4, концы которой припаяны к специальным штифтам, закрепленным на оси якоря.

При вращении якоря обмотка перемещается по окружности и в ее витках индуктируется переменная ЭДС. Если бы якорь был изготовлен в форме цилиндра, то в процессе его вращения магнитное поле оставалось бы однородным и форма ЭДС была бы синусоидальной. Так как якорь не цилиндрический, то величина магнитного потока, создаваемого постоянными магнитами, изменяется в зависимости от положения якоря (рис. 15б). Поэтому форма индуктированной ЭДС несинусоидальная (рис. 15г).

Индуктор снабжен пружинами 5 и 6, которые в положении покоя шунтируют его обмотку (рис. 15б). С началом вращения оси якоря эти пружины размыкаются, шунт с обмотки индуктора снимается, пружина 6 контактирует с пружиной 7 и индуктор включается в линию.

Полезная мощность, отдаваемая индуктором на нагрузку 1000-3000 Ом, составляет 2-4 Вт.

Параметры индукторного вызова: частота 15-50 Гц, U~80В

Рис. 15. Принципиальная схема коммутатора П-193М

Прием вызова от абонента.

К зажимам Л1 и Л2 абонентских комплектов 1 и 10 подключены телефонные аппараты ТА-57. Для посылки вызова абонент 1 поворачивает ручку индуктора. Дверца ОВК 1открывается. Переменный индукторный ток проходит по цепи 1

Цепь1:Цепь 1: ТА абонента - кабель - зажим Л1 - контакты 3-2 гнезда Гн.1 абонентского комплекта -R14- диод Д1 - обмотки ОВК 1 - контакты 3-4 опросно-вызывной кнопки Кн.1 - Зажим Л2 - кабель - ТА

В этой цепи срабатывает клапан ОВК1. Дверца клапана открывается и замыкает контакты 3-4 сигнальных пружин. Если к зажимам Зв и З подключен сигнальный звонок постоянного тока, то замыкается цепь 2.

Цепь 2: "+" батареи сигнального звонка - зажим З - контакты 3-4 сигнальных пружин клапана ОВК1 - зажим Зв - обмотка сигнального звонка - "-" батареи сигнального звонка.

В этой цепи сигнальный звонок будет работать до тех пор, пока дверца клапана ОВК1 не закроется и контакты 4-3 сигнальных пружин не разомкнутся.

Опрос абонента.

Для опроса абонента, от которого поступил вызов, дежурный телефонист нажимает на соответствующую опросно-вызывную кнопку (Кн1) и, нажимая на разговорный клапан РК микротелефонной трубки, отвечает, называя позывной своей станции: "Я - Волга-32. Слушаю Вас". Одновременно телефонист закрывает дверцу ОВК1.

При нажатии на опросно-вызывную кнопку Кн1 цепь ОВК1 обрывается, и а абонентская линия через контакты пружин 1-2 и 4-5 кнопки Кн1 подключается к зажимам С (1и2),т.е. к приборам рабочего места коммутатора.

При нажатии на разговорный клапан РК замыкаются контакты 1-2 и 3-4 и на микротелефонной трубке включается питание усилителя рабочего места коммутатора:

"+" батареи 9В - врубной контакт 3 колодки микротелефонной трубки - контакты 2-1 разговорного клапана РК - R1 - эммитер У1 первого каскада

параллельно:

"+" батареи 9В - врубной контакт 3 колодки микротелефонной трубки- контакты 1-2 микротелефонной трубки- врубной контакт 2 колодки микротелефонной трубки - R6 - эммитер У2 второго каскада и через R15 и С11 - на эммитер У3

Минус батареи 9В подается постоянно на:

- базу У1 через делитель напряжения R2-R3

- коллектор У1 через R4 и врубной контакт 1 микротелефонной трубки

- коллектор У2 через R9 и первичную обмотку Тр1

- базу У2 с делителя напряжения R7-R8 через R5

- коллектор У3 через первичную обмотку Тр2

- базу У3 через делитель R10-R11 и вторичную обмотку Тр1

Все три каскада усилителя на транзисторах П-13 с общим эммитером.

В цепях эммитер - коллектор каждого транзистора протекает ток. Напряжение звуковых частот, развиваемое микрофоном, подается через С2 на вход первого каскада У1 в точках между эммитером и базой транзистора. Усиленное первым каскадом, напряжение звуковых частот снимается с R4, являющегося нагрузкой для первого каскада, и, через разделительный С4, подается на вход второго каскада У2 (между базой и эмиттером). Усиленное напряжение через вторичную обмотку Тр1 подается на третий выходной каскад У3.

Усиленное третьим каскадом напряжение снимается со вторичной обмотки Тр2 и через элементы балансного контура поступает в телефонный аппарат по цепи 3.

Цепь 3: контакт 4 полуобмотки III Тр2 -контакты 2-1 шунтирующей группы индуктора -зажим 1 (С) -контакты1-2 ОВК Кн1 -зажим Л1 коммутатора -провод линии -аппарат абонента-кабель линии – зажим Л2 -Контакты4-5 ОВК Кн1 -зажим 2 (С) -С19- балансный контур - контакт 6 полуобмотки II Тр2

Тр2 - согласует выход третьего каскада с линией.

R12, R13, C7, C8-элементы балансного контура.

При помощи вторичной обмотки Тр2, включенный по схеме со средней точкой, и элементов балансного контура R12, R13, C7, C8, значительно снижают явление местного эффекта, т.к. тлф. рабочего места коммутатора включен в диагональ моста, образованного указанными элементами и линией.

С10 - включенный параллельно разговорной цепи рабочего места коммутатора исключает возможность генерации усилителя при работе на коротких линиях.

С11 - включен для защиты тлф от возможного поступления с линии индукторного вызова во время переговоров телефониста.

НС - состоящий из 2 встречновключенных Д7Г и включенное параллельно тлф, представляет собой защитное устройство от акустических ударов, т.е. является ограничителем напряжения на тлф. Встречное включение диодов обеспечивает работу защитного устройства при повышенном напряжении обеих полярностей

Прием разговора на рабочее место коммутатора

Прием разговора на рабочее место коммутатора происходит по цепи 4.

Цепь 4: ТА - кабель - зажим Л1-контакт 1-2 Кн1 - зажим 1 (С) - контакты 1-2 шунтирующий пружины индуктора - обмотка III Тр2 - контакт 5 врубной колодки микротелефонной трубки - телефон - контакты 3 врубной колодки микротелефонной трубки - С9 - зажим 2 (С) - контакты 5-4 Кн1 - зажим Л2 - кабель - ТА

Посылка вызова заданному абоненту.

Для вызова абонента телефонист нажимает на Кн 10. При нажатии Кн 10, ранее нажатая Кн 1 возвращается в исходное положение, а приборы абонентского комплекта ( АК ) подключаются к АК 10.

После нажатия на кнопку Кн 10 телефонист посылает абоненту 10 индукторный вызов, вращая ручку индуктора. У абонента 10 звенит звонок ТА.

При этом замыкается цепь №5.

Цепь №5: Обмотка индуктора - токосъемная пружина 4 индуктора - зажим 1(С)- контакты 1-2 Кн10 - зажим Л1 АК 10 - кабель - телефонный аппарат - кабель - зажим Л2 - контакты 4-5 Кн 10 - зажим 2 (С) - контакты 3-2 шунтирующей группы индуктора - обмотка индуктора.

В телефонном аппарате аб.10 звенит звонок, сигнализируя о поступлении вызова. При ответе абонента № 10, телефонист предупреждает о вызове его абонентом №1 и производит соединение.

Соединение абонентов для разговора между собой.

Для соединения абонентов на время разговора, телефонист вставляет штепсель шнура Ш1 абонента №1 в гнездо 10 абонента №10. При этом в АК1, шнур которого использован для соединения, ОВК 1 остается включенным параллельно разговорной цепи абонента. В АК10 ОВК10 отключится при включении штепселя в Гн 10.

Убедившись в том, что абоненты начали разговор, телефонист нажимает на рычаг возврата ОВК в исходное положение.

При соединении абонентов образуется цепь разговора №6.

Цепь №6: телефонный аппарат№1 - кабель - зажим Л1 АК1 - шнур - головка штепселя Ш1 - короткая пружина Гн.10 - зажим Л1 АК10 - кабель - телефонный аппарат №10 - кабель - зажим Л2 АК10 - длинная пружина Гн.10 - корпус штепселя Ш1 - шнур - зажим Л2 АК1 - кабель - телефонный аппарат №1.

Параллельно цепи разговора абонентов остается включаемым ОВК1, но его шунтирующее влияние на токи звуковых частот практически не ощутимо

Контроль прохождения разговора.

Для контроля за прохождением разговора между абонентами телефонист нажимает ОВК одного из соединенных АК. При этом приборы рабочего места коммутатора через контакты 1-2 и 5-4 нажатой кнопки подключаются параллельно разговорной цепи абонентов без нарушения связи между ними.

При контроле за прохождением разговора телефонист не нажимает на РК на микротелефонной трубке и питание на усилитель не подает.

Прием сигнала отбоя или повторного вызова.

Сигнал отбоя или повторного вызова принимается на ОВК того АК, шнурами которого произведено соединение. При посылке сигнала отбоя или повторного вызова абонент 1 вращает ручку индуктора телефонного аппарата.

Индукторный ток проходит по цепи 7.

Цепь №7: телефонный аппарат №1 - кабель - зажим Л1 АК1 - контакты 3-2 Гн.1 - R14-- диод Д1 -- ОВК1 - контакты 3-4 Кн.1 - зажим Л2 АК1 - кабель - телефонный аппарат №1

Одновременно будет звонить звонок в телефонном аппарате №10 т.к. индукторный ток будет проходить и по параллельно включенной цепи №6.

При прохождении тока по цепи №7 сработает ОВК 1 и откроется его дверца, а при включенном сигнальном звонке с батареей будет звонить звонок.

Телефонист, нажав на Кн.1 или Кн.10 и убедившись путем опроса абонентов в окончании разговора, вынимает штепсель шнура АК1 из гнезда Гн.10, вставляет штепсель шнура в соответствующее холостое гнездо, нажатием на общий рычаг возвращает кнопку 1 в исходное положение и рукой закрывает дверцу ОВК.

Циркулярное соединение абонентов.

Получив заказ на циркулярное соединение, например абонента №1 с абонентами №2, 3, 4 телефонист, пользуясь опросно-вызывными кнопками и приборами рабочего места, поочередно вызывает абонентов 2, 3, 4 и предупреждает их о предстоящем циркулярном разговоре. После этого телефонист соединяет их: штепсель шнура АК1 вставляет в Гн.2, штепсель шнура АК2 вставляет в Гн.3, штепсель шнура АК3 вставляет в Гн.4.

Разговорные токи между абонентами №1 и №2 будут проходить по цепям, аналогичным ранее рассмотренной цепи №6, одновременно ответвляясь параллельно на остальные телефонные аппараты абонентов, соединенных циркулярно. Сигнал отбоя будет приниматься на ОВК АК1.

Связь между радиоабонентами и абонентами МБ.

Коммутатор обеспечивает ведение переговоров с корреспондентами по радио при дистанционном управлении радиостанцией с рабочего места коммутатора П-193М, а также с телефонного аппарата МБ, включенного в абонентский комплект коммутатора и приспособленного для ди­станционного управления радиостанциями ( ТАИ-43 или ТА-57).

Дистанционное управление радиостанциями, т. е. перевод их с приема на передачу и наоборот, производится путем замыкания и размыкания цепи постоянного тока, в которую включена обмотка линейного реле блока дистанционного управления радиостанции, контактами разговорного клапана микротелефонной трубки коммутатора П-193М или телефонного аппарата МБ (ТАИ-43 или ТА-57) обычного абонента.

Ток в цепи дистанционного управления при разговоре с коммутатора проходит по цепи № 8: плюс батареи питания радиостанции, обмотка линейного реле блока дистанционного управления радиостанции, провод линии, зажим Л1 абонентского комплекта коммутатора П-193М (например, комплекта № 10), контакты 2—1 опросно-вызывной кнопки Кн10, зажим 1 (С), контакты 1—2 шунтирующей группы индуктора, III секция вторичной обмотки трансформатора Тр2, контакты 5 соединительной колодки микротелефонной трубки, контакты 4—3 разговорного клапана микротелефонной трубки, контакты 4 соединительной колодки микротелефонной трубки, дроссель Др2, зажим 2 (С), контакты 5—4 опросно-вызывной кнопки К 10, зажим Л2 абонентского комплекта № 10, провод линии, минус батареи питания радиостанции.

Дроссель Др2, включенный в цепь дистанционного управления, исключает возможность шунтирования токов звуковых частот, так как контакты 3—4 микротелефонной трубки включаются параллельно разговорной цепи.

Дистанционное управление радиостанцией с телефонного аппарата абонента производится по разговорной цепи абонентов, описанной выше. Разговорные цепи остаются такими же, как и при обслуживании обычных абонентов.

Учитывая, что по проводам линии, соединяющей радиостанцию с коммутатором, подается постоянное напряжение цепи дистанционного управления, подключать их к линейным зажимам коммутатора Л1 и Л2 необходимо, соблюдая определенную полярность: провод с положительной поляр­ностью— к зажиму Л1 абонентского комплекта, провод с отрицательной полярностью—к зажиму Л2. При непра­вильном включении через обмотку отбойно-вызывного клапана замкнется цепь дистанционного управления, дверца клапана откроется, а радиостанция будет находиться в режиме передачи.

Схема коммутатора позволяет вести циркулярную передачу по трем — четырем радиостанциям как с аппарата абонента, приспособленного для дистанционного управления, так и с рабочего места коммутатора. Большее число радиостанций для циркулярных радиопереговоров включать не рекомендуется вследствие сильно возрастающих шумов.

Совместная работа двух коммутаторов.

Для увеличения емкости телефонной станции до 20 номеров устанавливают два коммутатора П-193М рядом. Зажимы С обоих коммутаторов соединяются параллельно. Зажимы ЗЕМЛЯ и Зв также соединяются параллельно, и к ним подключается один звонок постоянного тока с. батареей.

В тех случаях, когда вызов поступает на один коммутатор, а требуемый абонент включен в другой коммутатор, нужно сначала рычагом возврата кнопок возвратить в исходное положение опросно-вызывную кнопку вызывающего абонента, а затем послать вызов требуемому абоненту со второго коммутатора. Дальнейшее соединение абонентов аналогично ранее описанному соединению абонентов од­ного коммутатора.

Длина соединительных шнуров абонентских комплектов позволяет соединять любые абонентские комплекты двух коммутаторов, установленных рядом.
