5. 5 Составление плана участка
На чертежной бумаге размером 30Х40 см. построить сетку квадратов со сторонами 10 см. Значение подписей координат сторон сетки для масштаба 1: 2000 должны быть кратны 0,2 км.
По координатам нанести все съемочные точки тахеометрического хода. На плане записать (в виде дроби) номера и высоты съемочных точек.
Используя геодезический транспортир и поперечный масштаб, нанести на план съемочные пикеты и справа записать его высоту, округленную до 0,1 м. По данным абриса (рисунки1,2) нанести на план границы угодий, ручей, озеро.
По высотам съемочных пикетов произвести интерполяцию горизонталей “на глаз” по направлениям, указанным на абрисах стрелками и провести горизонтали через 1 м по высоте. Следует иметь в виду, что интерполяцию можно производить только между пикетами соединенными стрелками.
Если между двумя пикетами проходит несколько горизонталей, то они должны находиться на одинаковом расстоянии друг от друга.
Подписав на плане высоту уреза воды в озере как среднее арифметическое из всех значений высот уреза с округлениями до 0,01 м, вычертить план в соответствии с условными знаками.
Рисунок 1- Абрис тахеометрической съёмки (ПП5-ПП6)

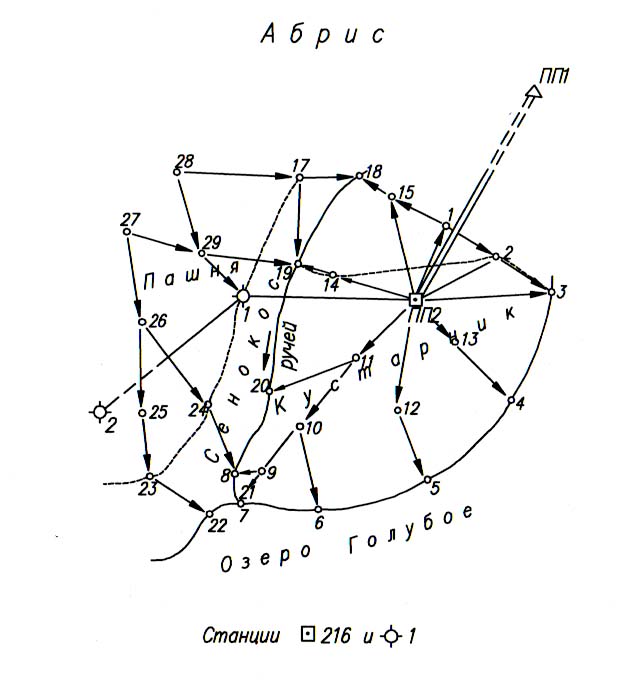

Рисунок 2- Абрис тахеометрической съёмки (ПП1-ПП2)
Таблица 4 -Ведомость вычисления координат (пример заполнения) |
||||||||||||||
Номера точек |
Измерен-ные углы β |
Поправ-ки |
Исправ-ленные углы β |
Азимуты А или дирекцион-ные углы α |
Румбы r |
Длина линий (горизонта-льные проложения) d |
Вычисленные приращения |
Исправленные приращения |
Координаты |
|||||
△x |
Поп-равки |
△y |
Поп равки |
△x |
△y |
x |
y |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
ПП1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
221o11' |
|
- |
|
|
|
|
|
|
|
|
ПП2 |
122o14,5' |
-0,5 |
122o14' |
|
|
|
|
|
|
|
|
|
4255,70 |
-2009,00 |
|
|
|
|
278o57' |
СЗ:81о03' |
118,50 |
+18,43 |
+0,05 |
-117,05 |
- |
+18,48 |
-117,05 |
|
|
I |
222o59,5' |
-0,5 |
222o59' |
|
|
|
|
|
|
|
|
|
4274,18 |
-2126,05 |
|
|
|
|
235o58' |
ЮВ:55о58 |
157,50 |
-88,15 |
+0,07 |
-130,52 |
-0,01 |
-88,08 |
-130,53 |
|
|
II |
134o03' |
-0,5 |
134o02',5 |
|
|
|
|
|
|
|
|
|
4186,10 |
-2256,58 |
|
|
|
|
281o55',5 |
СЗ:78о04,5' |
127,00 |
+26,25 |
+0,05 |
-124,25 |
-0,01 |
+26,30 |
-124,26 |
|
|
ПП5 |
109o15' |
-0,5 |
109o14,5' |
|
|
|
|
|
|
|
|
|
4212,40 |
-2380,84 |
|
|
|
|
353o41' |
|
|
|
|
|
|
|
|
|
|
ПП6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
587o32' |
-2,0 |
587o30' |
587o30' |
- |
403,00 |
-43,47 |
+0,17 |
-371,82 |
-0,02 |
-43,30 |
-371,84 |
- |
- |
f
=
кон
—
(
нач+180o
n
—
изм)
=
пп5-пп6-
(
пп1-пп2
+
180o
n
изм)
=
=353o41’ - (221o11’+ 180o 4 - 587o32’)= +0o02’ ;
f доп = 1’ = 2’ ,
fX= △хвыч — (xкон — xнач) =
= -43,47-(4212,40-4255,70) = -0,17м;
fY = △увыч — (yкон — yнач) =
=-371,82-(-2380,84-(-2009,00))= 0,02м
=
=
=
.
