Государственное образовательное учреждение высшего профессионального образования

Брянская государственная инженерно-технологическая академия

Кафедра/Триродообустройство *

Утверждены НМС БГИТА протокол № бот 29.06. 2006г.

Инженерная геология

Методические указания для выполнения расчетно-графической работы студентами II курса, обучающихся по направлению 270102 «Промышленное и гражданское строительство» и 270115 «Экспертиза и управление недвижимостью»

Брянск 2006

УДК

Геология: Методические указания к выполнению расчетно-графической работы студентами II курса, обучающихся по направлению 270102 «Промышленное и гражданское строительство» и 270115 «Экспертиза и управление недвижимостью». - Брянск.гос.инж.-технол.акад. Сост. Н.П.Евстратов - Брянск: БГИТА, 2006. - с.

Даны методические указания по самостоятельному выполнению расчетно- графической работы, которая включает геохронологическую таблицу, геологический разрез и карту гидроизогипс. Для студентов очной формы обучения.

Рецензент: кандидат с.-х. наук доц. Марченко С.И.

Рекомендованы редакционно-издательской и методической комиссиями инженерно-экологического факультета БГИТА

Протокол № от 2006г.

Введение

При изучении курса геологии студентами строительных и строительно- экономических специальностей большое внимание уделяется знанию геохронологических процессов. В процессе выполнения расчетно-графической работы студенты знакомятся с геологическими картами, условными обозначениями на геологических картах, с построением геологических разрезов и стратиграфических колонок, с построением карты гидроизогипс. Получат навыки по расчету отдельных гидравлических характеристик грунтовых вод.

Все эти вопросы специалистам данного направления необходимо учитывать при подборе и оценке строительных площадок, для определения стратегических и тактических задач строительства.

Методические указания выполнены для студентов очного обучения специальностей ПГС, ПСК и ЭУН.

Общие указания

Расчетно-графическая работа состоит из четырех заданий, которые отражают раздел картографии в геологии.

Студенты выполняют один из десяти вариантов каждого задания. Номер варианта определяется по последней цифре зачетной книжки.

Работа выполняется на листах формата А4, рисунки и чертежи выполняются на миллиметровой бумаге. Все единицы измерения даются в системе СИ.

В конце работы приводится список использованной литературы, ставится подпись и дата выполнения работы.

Оформление работы приводится согласно ГОСТа. Работа предоставляется руководителю и защищается за две недели до начала зачетной сессии.

Вариант	Линия разреза	Вариант	Линия разреза
0	IV-! V	5	Х-Х
1	У1-У1	6	Х1-Х1
2	УП-УИ	7	Х11-ХН
3	УШ-УШ	8	ХШ-ХШ
4	1Х-1Х	9	Х1У-Х1У

Строить разрез рекомендуется на миллиметровой бумаге (рисунок 3) в следующем порядке. В нижней части листа делают три графы для характеристики скважин и указания расстояний между ними. Намечают начало

Рисунок 1 - Геологическая карта района изысканий

Рисунок 2 - Стратиграфическая колонка к карте

и длину разреза в принятом масштабе. У начала разреза (а иногда и в конце его) строят шкалу абсолютных отметок с таким расчетом, чтобы максимальная

отметка была несколько выше верхней точки рельефа, а минимальная ниже забоя самой глубокой скважины.

Далее приступают к построению топографического профиля. Откладывают в заданном масштабе расстояния от начала разреза до его пересечения с каждой горизонталью и точками отмечают абсолютные отметки соответствующих горизонталей.

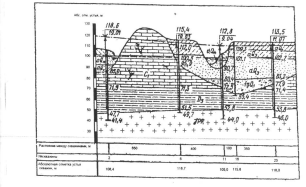

Рисунок 3 - Геологический разрез по линии У-У

После этого откладывают от начала разреза расстояния до каждой скважины и проводят вертикальный штрих в верхней графе. Под штрихами указывают номера скважин, а ниже - абсолютные отметки их устьев, которые дают дополнительные точки для построения профиля. Соединив все точки плавными линиями, получают топографический профиль поверхности земли по заданному направлению. На построенный профиль наносят колонки буровых скважин. При крупном масштабе разреза ствол скважины обозначают двумя вертикальными отрезками, в остальных случаях - одним. На

нижнем конце отрезка, соответствующем абсолютной отметке низшей точки пробуренной скважины (забою), ставят короткий поперечный штрих. Справа от штриха записывают абсолютную отметку забоя, вычисляемую как разность между абсолютной отметкой устья и глубиной скважины. Например, для скважины 2: 106,4-65,0=41,4 м. Вдоль линии скважины размечают границы слоев и проставляют их абсолютные отметки, которые вычисляют как разность абсолютной отметки устья скважины и глубин залегания соответствующих слоев. Например, в скважине 2 абсолютная отметка границы между четвертым и пятым слоями равна: 106,4-34,9=71,5 м. В интервале каждого слоя (на полосе шириной 1-2 см) условными обозначениями, взятыми из стратиграфической колонки, отмечают карандашом состав и относительный возраст пород. Далее на топографический профиль переносят с карты точки пересечения разреза со стратиграфическими границами и карандашом справа и слева от точек отмечают относительный возраст пород. Например, левее скважины 6 на профиле отмечают границу между нижнекаменноугольными известняками (СО и верхнечетвертичными

отложениями (СЬ).

Прежде чем проводить границы слоев на разрезе, восстанавливают в общих чертах доступную нам историю геологического развития изучаемого участка. При описании истории геологического развития следует учитывать особенности вашего конкретного разреза.

История геологического развития участка по линии разреза У-У. Рассматривая стратиграфическую колонку и колонки скважин на разрезе, видим, что наиболее древними породами, вскрытыми скважинами, являются протерозойские граниты. Между ними и залегающими выше верхнедевонскими аргиллитами имеется стратиграфический перерыв, во время которого происходило разрушение гранитов и формировался рельеф, поверхность которого могла иметь сложную форму. Это подтверждается тем, что кровля гранитов в скважинах 2, 6, 11, 20, попавших в разрез вскрыта на разных абсолютных отметках (47,7; 51,5; 52,8; 53,8 м). На верхнедевонских

аргиллитах без стратиграфического перерыва залегают нижнекаменноугольные известняки (С₃).

Граница между ними является почти горизонтальной. В послекаменноугольное время вплоть до начала четвертичного периода осадконакопления на данном участке не происходило. В нижнечетвертичное время по пониженным частям рассматриваемой территории проходил поток, частично размывший нижнекаменноугольные известняки и даже верхнедевонские аргиллиты, который оставил свои отложения в виде крупных ) песков с гравием и галькой (%(},). В верхнечетвертичное время начала вырабатываться долина реки. Весьма вероятно, что река в это время размыла водноледниковые отложения (частично), а затем оставила свои (аСЬ). В четвертичный период уровень реки несколько раз менялся, в результате чего были частично размыты верхнечетвертичные осадки, затем отложены современные (аС>₄) и они же частично размыты.

Сделав этот анализ, завершают рисовку разреза, используя при этом как границы слоев, вскрытые скважинами, так и стратиграфические границы, перенесенные на топографический профиль с карты. Карандашные записи убирают, условными обозначениями производят штриховку выделенных в разрезе слоев и обозначают индексами их относительный возраст.

После этого вычисляют абсолютные отметки уровней подземных вод как разность между абсолютной отметкой устья скважины и глубиной залегания соответствующего уровня. Если напорный уровень выше устья, то берется не разность, а сумма. Например, для скважины 2 абсолютная отметка уровня грунтовых вод равна 106,4-5,0=101,4 м, а напорного уровня - 106,4+12,2=118,6 м. Вычисленные отметки записывают справа от линии скважины и проводят уровни фунтовых вод пунктирной, а напорных - штрихпунктирной линиями.

Вариант	№ скважины
	1	2	3	4	5	6	7	8	9	10	И	12
Рассмотренный	13.1	12.2	11.3	10.8	13.6	13.4	12.5	12.2	16.1	15.3	14.7	13.5
вариант	4.1	3.9	5.6	2.7	3.6	2.8	2.0	1.6	3.5	3.2	0.9	0.3
1	12.4	11.3	10.6	10.5	13.0	12.5	12.3	12.4	15.3	14.2	13.7	13.3
	3.9	2.4	1.5	1.8	3.2	2.0	1.7	2.8	3.2	1.3	0.4	2.3
2	13.6	13.1	12.5	12.4	16.7	15.1	14.4	13.5	18.2	18.3	18.2	17.0
2	3.6	2.8	2.0	1.7	3.6	3.2	1.1	0.4	1.3	4.2	3.1	2.0
3	13.2	12.5	12.0	11.7	15.2	14.0	13.6	13.3	18.8	18.0	17.3	17.2
	4.1	2.9	2.4	3.5	4.2	2.0	1.2	3.3	5.0	4.2	3.6	5.2
4	10.3	9.1	8.4	7.5	10.6	10.3	9.5	9.1	13.3	12.2	11.2	10.5
4	4.2	4.3	2.6	1.6	3.8	3.4	2.3	1.5	3.6	3.2	1.3	0.2
5	9.1	8.2	7.6	10.1	9.5	9.4	9.2	12.0	11.3	10.5	10.3
5	4.3	2.5	1.6	2.0	3.2	2.4	1.8	2.5	3.2	1.7	0.8	2.3
6	10.6	10.1	9.5	9.6	13.2	12.4	11.5	10.5	15.6	15.3	15.1	14.3
6	3.6	3.0	2.3	1,5	3,5	3.2	1.1	0.2	3,3	4.0	2.9	2.4
7	10.1	9.5	9.4	9.6	11.2	12.3	10.5	10.3	15.3	15.4	14.3	14.4
7	3.6	2.1	1.5	2.5	3.3	0.9	0.2	2.3	4.2	3.2	1.9	4.1
8	15.2	15.7	16.7	17.5	14.2	14.3	15.4	15.0	10.3	10.5	11.2	12.3
8	3.5	2.5	3.6	5.4	4.1	2.2	3.0	4.4	2.2	0.3	1.4	3.2
9	15.7	16.6	17.5	18.2	17.3	15.0	15.2	15.4	10.5	11.2	12.3	13.4
9	2.2	3.7	5.3	5.4	2.1	2.8	4.4	3.3	0.2	0.9	3.2	3.5
10	8.5	9.1	10.0	10.5	10.8	11.3	8.5	11.8	12.6	13.1	9.2	13.1
10	2.6	1.7	4.3	4.1	3.2	0.9	2.9	6.2	5.5	6.5	3.5	6.6

При выполнении разведочных раоот прооурено 1/ скважин, расположенных в плане в углах квадратной сетки, как показано на рисунке 4, на расстоянии 25 м друг от друга. В таблице 2 приведены абсолютные отметки устьев скважин (в числителе) и результаты одновременного замера глубин залегания уровней грунтовых вод (в знаменателе). Используя эти данные, постройте на топографической основе карту гидроизогипс масштаба 1:500,

приняв сечение горизонталей и гидроизогипс через 1 м. На карте покажите направление потока и выделите участки с глубиной залегания уровня грунтовых вод менее 2 м.

Рисунок 4 - Карта гидроизогипс

Указание по построению карты гидроизогипс. В заданном масштабе наносят на карту план расположения скважин, обозначая их кружками диаметром 2 мм, как указано на рисунке 4 для рассмотренного варианта. Слева от каждой записывают ее номер, справа в числителе - абсолютную отметку устья, а в знаменателе - абсолютную отметку уровня грунтовых вод (УГВ). Абсолютную отметку УГВ в каждой скважине вычисляют как разность между отметкой устья и глубиной залегания УГВ. Находят далее путем интерполяции между абсолютными отметками устьев скважин точки с абсолютными отметками, равными целому числу (по заданию сечение горизонталей и гидроизогипс равно 1 м). Соединив точки с одинаковыми отметками плавными линиями, получают горизонтали рельефа (на рисунке обозначены тонкими линиями). Аналогично путем интерполяции находят точки с абсолютными

отметками УГВ. Соединив точки с одинаковыми отметками УГВ плавными линиями, получим гидроизогипсы. На рисунке 4 гидроизогипсы показаны в виде жирных линий, а при выполнении этой работы следует показать их синими или голубыми..

Интерполяцию удобно производить с помощью палетки (рисунок 5а), представляющей собой систему параллельных линий (масштабную сетку), проведенных на кальке на равном расстоянии друг от друга (обычно 2-5 мм). Выполняется интерполяция в такой последовательности. Точки, отметки которых подлежат интерполяции, соединяют прямой вспомогательной линией (после окончания работы линия может быть стерта). Палетка накладывается на одну из точек таким образом, чтобы отметка на палетке и отметка точки совпадали. Эта точка фиксируется путем прокола булавкой. Далее палетка поворачивается вокруг булавки до тех пор, пока отметка второй точки не совпадет с отметкой на палетке. На пересечении отрезка, соединяющего точки с масштабной сеткой палетки, находят искомые точки (рисунок 56). Целесообразно производить интерполяцию, соединяя ближайшие точки отрезками так, чтобы последние образовывали в плане треугольники или четырехугольники (в данной задаче - квадраты). При составлении карты гидроизогипс нельзя интерполировать отрезок между точками, расположенными по разные стороны поверхностных водоемов и водотоков.

Для выделения участков с глубиной залегания УГВ менее 2 м находят точки пересечения горизонталей и гидроизогипс с разностью отметок 2 м. Линия, проведенная через эти точки, - гидроизобата - будет границей участка. На рисунке 4 гидроизобата показана пунктирной линией, а участок с глубиной залегания УГВ менее 2 м заштрихован.

Рисунок 5 - Палетка для интерполяции (а) и схема интерполяции (б).

Задание 4. По карте гидроизогипс определить направление движения грунтового потока, величину напорного градиента (гидравлического уклона), скорость движения воды.

Грунтовый поток движется перпендикулярно гидроизогипсам от больших отметок к меньшим. Гидравлический уклон определяется по разности отметок гидроизогипс на выбранном для определения отрезке (по заданию), деленной

Горная порода	Коэффициент фильтрации, м/сут
1 липа	0,001-0,0001
Суглинок	0,01-0,1
Супесь	0,1-0,5
Песок глинистый	0,5-1,0
Песок мелкозернистый	1-5
11есок среднезернистый	5-15
Песок крупнозернистый	15-50
Песок с галькой Iалечник	50-100 100-200

Гидравлический градиент (уклон) определяется как разность отметок гидроизогипс деленная на расстояние между ними по формуле

где Ьрнаиболыпая отметка гидроизогипс, Ь₂-наименьшая отметка гидроизогипс, 1лв-расстояние между ними (или длина отрезка).

= 0,08 .(величина безразмерная)

Коэффициент фильтрации принимается в данном случае как среднее значение для мелкозернистого песка 2,5 м/сут.

Скорость движения грунтовой воды буДет составлять:

Следовательно, скорость движения грунтового потока при гидравлическом уклоне 0,08 и коэффициенте фильтрации 2,5 мУсут будет составлять 0,2 м/сут.

Литература

Инженерно-геологическое картирование. - М.: Наука, 1989. - 118с.
Михайлов Л.Е. Гидрогеология. - Л.: Гидромегеоиздат, 1985. - 263 с.
Методические указания к лабораторным занятиям по геологии (геологические карты и разрезы) для студентов II курса специальности 1512. - Брянск, БТИ, 1980. - 43 с.
Методические указания и задания к контрольной работе для студентов заочного отделения специальности 290300, 290500 и 291000 по дисциплине «Инженерная геология», Брянск, БГИТА, 2001. - 13 с.
Чернышев С.Н. Задачи и упражнения по инженерной геологии. - М.: Высш. шк., 202. - 254 с.

										Приложение 1
				Описание буровых скважин,
				применительно к рисунку
№ скважины		№		I еологи-		Описание горных пород		Глуби		Г лубина залегания
и абсол.		с		ческий				на		уровня подземной
отметка		л		возраст				залега		воды, м
								ния		появив		устано
								подош		шегося		вившего
								вы				ся
1		2		3		4		5		6		7
1		1		а(3₄		Супесь серая заторфованная		2,0		0,8		0 3
102.3		2		а(3<		Ил серый с органическими		5,9
						остатками
				аО,		Песок мелкий		10,1
		4		аО,		Песок средней крупности		11,7
		5		С\		Известняк трещиноватый		25,0
2		1		а<)4		Супесь серая		6,0		5,0		5 0
106,4		2		а(}4		Песок мелкий		14,0
		3		аСЬ		Песок средней крупности		19,0
		4		С1		Известняк трещиноватый		34,9
		3		Оз		Аргиллит серый		58,7
		.6		уРК		Гранит крупнокристалли		65,0		58,7		12,2 над
						ческий трещиноватый
3		1				Супесь серая заторфованная		2,2 8,8		0,8		0 6
141.3		2		Сз		Глина черная плотная
		3		с.		Известняк трещиноватый		69,8		40,1		40,7
		4		Эз		Аргиллит серый		89,3
		5		уРК.		Гранит крупнокристалли		92,0		89,3		22,6
						ческий выветре.пый
4		1		<Н)₄		Супесь серая заторфованная		3,1 11,3		0,60		0,0
144,1		2		Сз		Глина черная плотная
		3		а		Известняк-трещиноватый		72,8		45,0		45,6
		4		Оз		Аргиллит серый		97,9
		5		уРК		Гранит трещиноватый		99.6		97.9		25.8
						крупнокристаллический
5		1				Супесь серая заторфованная		3,5		0,4		0 0
144.6		2		Сз		Глина черная плотная		12,1
		3		а		Известняк трещиноватый		73,2		46,2		46,8
		4		I),		Аргиллит серый		94,9
				уРК		Гранит трещиноватый		97,4		94,9		26,1
6		1		аОз		Суглинок бурый плотный		4,7
116,7		2		аО>		Супесь желтая		13,9
				ад,		Песок средней крупности		20,8		15,8		162
		4		С!		Известняк трещиноватый		45,4
		>		Оз		Аргиллит серый		65,2
		6		уРК		1 ранит трещиноватый '		67,0		65,2		1,3
Продолжение приложения 1.
	1 2				3		4		5		6		7
	7				аО. 1		есок мелкий с глыбами		3,8		1,9		1,5
	101,1				и		звестняка и дресвой
	2				аО, Г		1есок средней крупности		5,3
	3				I		1есок крупный кварцевый		6,4
	4				с,		Известняк трещиноватый		29,6
					Оз		Чргиллит серый		65,2
					уРЯ		"ранит трещиноватый		70,0		652		16,5 над
							срупнокристаллический						устьем
	8						^лой льда и воды				4,9 над		5,2 над
	94,6		1		аО,		1есок мелкий		5,1		усгьем		устьем
			2		а<34		1есок средней крупности		14,6
					гцо*		1есок крупный		25,0
			4		Эз		Аргиллит серый		44,6
			5		уРК		Гранит трещиноватый		48,0		44,6		19,8 над
													устьем
	9						Слой льда и воды
	98,2		1		а(3₄		Песок мелкий		8,7		1,9 над		2,2 над
			2		аС>4		Песок крупный с гравием		10,7		устьем		устьем
			3		аОз		Песок средней крупности		17,1
			4				Песок крупный		22,3
			5		С,		Известняк трещиноватый		27,0
			6		Из		Аргиллит серый		38,8
			7		уРК		Гранит грещиноватый		46,0		38,8		2Д над
							выветрелый						устьем
	10						Слой льда й воды				2,6 над		2,9 над
	96,9		1		аС?4		Песок мелкий		12,0		устьем		устьем
			2		аОз		Песок средней крупности		20,1
			3		№		Песок крупный		33,6
			4		Г),		Аргиллит серый		35,0
	11		1		а(}4		Супесь бурая рыхлая		5,8		4,1 над		4,6
	105,0		2		а(}4		Песок мелкий кварцевый		143		устьем
			3		а(3з		I [есок средней крупности		24,6
			4				Песок крупный		32,5
			5		С,		Известняк трещиноватый		33,9
			6		Г),		Аргиллит серый		52,2
			7		уРК.		Гранит трещиноватый		61,0		522		7,8 над
							выветрелый						устьем
	12		1		аС?4		Супесь бурая рыхлая		7,2		4,9		5,5
	106,0		2		а(),		Песок мелкий		14,7
					аО,		Песок средней крупности		26,0
			4		№		Песок крупный		32,6
			5		С,		Известняк трещиноватый		34,8
			6		Г>,		Аргиллит серый		61,6
			7		уРК		Гранит грещиноватый		66,0		61,6		9,4 над
			1		_1_								устьем

						11сю.толженне ппнлпжемид 1
1	2		3	4		5		6		7
13	1			Цебень известняка с сугли-		2.3
107,9				Iистым заполнителем
	2		а(3з	Суглинок бурый		9,6
	3		а(}з	1есок средней крупности		28,3		9.6		5,5
	4		ад	1есок крупный кварцевый		42,0
	5		Из	Аргиллит серый		56.0
	6		уРЯ	"ранит крупнокристалли		59,0		56,0		5,7
				ческий трещиноватый
14	1		РО.	Цебень известняка с		2,3
106.6				суглинистым заполнителем
	2		а*}.,	Песок мелкий		12,8		4,6		5,1
	3		ад,	Песок средней крупности		25.9
	4		№	Песок крупный с гравием		41,5
	5		0}	Лргиллит серый		45,4
	6		уРЯ	1 ранит трещиноватый		52,0		45,4		4,1 над
										устьем
15	1		а(}з	Суглинок бурый		5,1
116,5	2		аОз	Супесь желтая		11,9
	3		а(3з	Песок средней крупности		35,2		14,8		152
	4		ад	Песок крупный с гравием		48,3
	5			Аргиллит серый		53,7
	6		уРЯ	Гранит крупнокристалли		58,0		53,7		4,6
				ческий выветрелый
16	1			Суглинок бурый плотный		6,3
115,6	2		аОз	Супесь желтая		13,5		14,1		14,5
	3		аО,	Песок спелнрй кпупнпгш		35,7

	4			Песок крупный с гравием		48,0
	5		Оз	Лргиллит серый		50.2
17	1		аОз	Суглинок бурый плотный		10,4
112,8	2		а<>,	Песок средней крупносги		32,0		10,9		11,4
	3		№	11есок крупный с гравием и
				галькой		47,9
	4		Г>3	Аргиллит серый		64,6
	5		уРЯ	Гранит трещиноватый		70,0		64,6		1,4 над
										устьем
18	1		аО)	Суглинок бурый плотный		10,5
116.2	2		аО,	Песок средней крупности		26,3		11,7		122
	3		ПФ	11есок крупный кварцевый		42,4
	4		С,	Известняк трещиноватый		44,7
	5		Оз	Аргиллит серый		51,8
19	1		аО,	Суглинок бурый плотный		5,4
117,1	2		аОз	Супесь желтая		12,6
	3		а<Э,	11есок средней крупносги		34,7		14,1		14,6
	4		ад«	11есок крупный		33,3
	5		с;	Известняк трещиноватый		46,1
	6		Из	Лргиллит серый		55,3
	7		уРЯ	Гранит трещиноватый		60,0		55,3		3,9

Продолжение приложения 1
1 2					4		5		6		7
20 1		аОз С			углинок бурый		8,1
116.0 2		аОз С			упесь желтая		14,9		132		13,8
3		а(}з П			есок средней крупносги		32,8
4		I			есок крупный		38,1
5		С, Г			звестняк трещиноватый		44,6
6		Оз /			аргиллит серый		62,2.
7		уРЯ Г			'ранит трещиноватый		70,0		622		2,5
		к			рупнокрисгаллический
21 1		аОз			Гуглинок бурый иловатый		4,4		11,8
114.5 2		а<Ъ			Супесь желтая		132				11.9
3		аСЬ			1есок средней крупносги		32,2
4					Песок крупный с гравием		38,1
5		С]			Известняк трещиноватый		45,5
6		йз			Лргиллит серый		67,3
7		уРЯ			"ранит трещиноватый		76,0		67,3		0,2
					крупнокристаллический
22 1		сК}₄			Суглинок серый с щебнем		1,6
118,6					известняка
2		аСЬ			Суглинок бурый плотный		6,2
3		С,			Известняк трещиноватый		47,1		11,8		122
4		Оз			Аргиллит серый		93,4
5		уРЯ			Гранит трещиноватый		95,0		93,4		из
					крупнокристаллический
23 1		<К}₄			Песок пылеватый
118,4 2		аСЬ			Суглинок бурый плотный		8,3
3		аСЬ			Супесь желтая		14,6		10,9		11,3
4		аСЬ			Песок средней крупности		18,9
5		а			Известняк трещиноватый		47,1
6		Из			Аргиллит серый		57,4
		уРЯ			Гранит трещиноватый		62,0		57,4		2,7
24		сЖ),			Супесь заторфованная		2,6		0,4		0,6
		Сз			Глина черная плотная		11,9
		С,			Известняк трещиноватый		73,0		45,8		453
		Из			Аргиллит серый		94,5
		уРЯ			Гранит трещиноватый		99,0		94,5		29,1
					крупнокристаллический
25		1 <К>4			Супесь серая с щебнем		2,5
129,2					известняка						\|
		2 С,			Известняк закарстовапньш		58,5		303		30,0
		3 П>з			Аргиллит серый		72,4				1
		4 уРЯ			Гранит выветрелый		75,0		72,4		13,0
26		1 сК}₄			Суглинок с обломками		3,4
131,0					известняка
		2 С,			Известняк закарстовшшьй		59,5		24,8		24.7
		3 1)з			Аргиллит серый		78,6
		4 уРЯ			Гранит крупнокристалли		80,0		78,6		162
					ческий трещиноватый

Продолжение игшложс-ния 1

а0₄

Песок пылеватый

2,6

107.5

а(}4

Супесь бурая

8,4

5.7

5,7

а(3₄

Песок мелкий

18,9

аСЬ

Песок средней крупности

22,2

С,

Известняк трещиноватый

36.0

о.

Аргиллит серый

53,6

уРК

Гранит крупнокристалли

59.4

53.6

7,1 над

ческий трещиноватый

устьем

Приложение 2 Окраска на картах

Белая

Голубовато-серая

Светло-серая

Пепельно-серая

Бледно-желтая

Оранжево-желтая

Я 0>

Синия

Фиолетовая

Оранжево- коричневая

ских

Индексы

<У<Э <У <5

2 2

Г-, (-( —

а. о. а.

Г-1 --

Си си

>зраста горных пород на геологиче |ртах и разрезах

Отделы (эпохи)

Современный (голоценовый) Верхнечетвертичный новый (неоплейстоценовый) Среднечетвертичный, или средний (мезоплейстоценовый) Нижнечетвертичный, или древний (эоплейстоценовый)

Плиоценовый Миоценовый

Олигоценовый

Эоценовый

Палеценовый

Верхний Нижний

Верхний Средний Нижний

Верхний Нижний

Я '-> я *

■и и

X ч

11 X

У X я

те

си

ей

Условные обоз»

1 Системы (периоды)

Четвертичная (антропогеновая)

Неогеновая

Палеогеновая

Меловая

Юрская

Триасовая

и о.

о *

V X

N си

2 с

. _Гг. —,,

Кайнозойская

Мезозойская

| Палеозойская

О!

зс

1 ^ с.

Серая

Коричневая

Оливково-зеленая (светлая)

Оливковая

Сине-зеленая (темная)

о о

аэ

Темно-розовая

О-

иб'и

■У)

ООО

Верхний Средний Нижний

Верхний Нижний

Верхний Средний Нижний

--Г)

> С*

с2' и а, о.

, Ой

Каменно-угольная

Девонская

Силурийская

и: и X

СО

о ч о. О

о 1= Я

а ю

Венд

Рифей

Средний

и«и'1|ий

а >

« >5

Ш 3

: !

иинхсЬн И0Ь0С1Э.1.011Ц

N си

ей си

ей <

3 ^

~ я

О (и

Протерозойская

—

Архейская

1) Г

ч *

о *

=5.

Н -

■а

тэ

ТВ

-И

■§

-8

-а

ч X

п.

г>

1= X

<ц

Генетический тип

X г; С

о 3

X С 3

X г> Ч с о

нные накопления

Озерные отложения в целом *

3? ч о

я к

Й. о

X *

я о

о р

я -а

я я

1» *

О р

о 3

Н О <и

X са

ь о и

-Л

-а

X ш

2 ч

с; н

г* 3 я л

со 2

о 0> 3

из

со

я я

•и *

о ч ч о

X а <и

ч н

о *

Элювий

Почва

я <1) 3 я л

ю О

я о>

И и X

СП

О С

о X

а 2

•е я

ч о О

| Девювий

1 Аллювий

| Пролювий

м §

? 1,

о о

5 о

1 * ! §

я я

о я

я ©

я §

я Я

Эоловые пески

Эоловый лесс

ч о я

я 2

СП

6 X л

1 <и

X в

X л

СО

о я

Я СО 2

Ч О Я м

н а. 01 са н 1> X

о ч н о

8 о X а

X Н

Ч 2 и ч ю

я «

я я

Н а> X

•л. о а Г X

<и X 0) и

ч «

а. >8 я а а 1) Г Я

я §

8 с я

о и

г * — *

Вулканические образования

Морские отложения

тропогенные (техногенные; отложения Элювиальный ряд

ъ 3

X X

5 ь

X а

С [_

>3 »

а С 3

С.

(коллювий)

Ряд отложений русловых водных потоков

а :

5 *

1 а

X 1

Органогенные болотные отложения Ледниковый ряд

Эоловый ряд

Смешанные по генезису отложения

3 са

о о о

ки1Ш1ю>.м1до эпнноИвло апн'пгвшони.пю))

1 / 21 2 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
24.04.201970.44 Кб2второй закон термодин.docx
#
18.03.201687.89 Кб17Высоцкая Светлана Высоцкая.docx
#
18.03.20161.26 Mб168гедезия МУ зо 2 кр_ вариант в печать для студентов.doc
#
29.08.20191.28 Mб9геод. - МУ строит..doc
#
18.03.20162.09 Mб158Геология РГР бакалавриат.docx
#
18.03.2016551.09 Кб34геология.docx
#
16.05.20152.55 Mб411гидравлика и гидроприводу.doc
#
16.05.2015697.86 Кб30Гидропривод тормозов.doc
#
18.03.201679.53 Кб21Гл 3.docx
#
16.05.2015474.11 Кб91глава 1.doc
#
16.05.2015363.52 Кб23глава 2.doc
