Общероссийская общественно-государственная организация “Добровольное общество содействия армии, авиации и флоту России”
=========================================================
ЛЕКЦИЯ
по дисциплине
по дисциплине
«УСТРОЙСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТРАНСПОРТНЫХ СРЕДСТВ»
Тема № 2. Общее устройство и работа двигателя
Занятие № 2.2. Кривошипно-шатунный механизм (КШМ)
по подготовке специалистов по ВУС-837 «водители транспортных средств категории «С»
Москва 2011
Тема № 2. Общее устройство и работа двигателя (СЛАЙД № 1)
Занятие № 2.2 Кривошипно-шатунный механизм (КШМ)
Учебные вопросы (СЛАЙД № 2)
Назначение, общее устройство, принципы работы КШМ.
Особенности устройства основных деталей КШМ изучаемых двигателей.
Основные причины и признаки неисправностей КШМ.
Время: 2 часа.
Место проведения: аудитория.
Вид занятия: лекция.
Методические указания.
Обосновывать обучаемым важность рассматриваемого учебного вопроса. Основные положения давать под запись в конспект.
Приводить конкретные примеры из опыта эксплуатации автомобилей.
Обратить внимание на правильность ведения конспектов.
Учебный материал излагать с использованием кадров в Microsoft PowerPoint, схем и плакатов.
Поддерживать связь с аудиторией.
Контроль качества усвоения учебного материал производить кратким опросом по изложенному материалу.
Подводить итог рассмотренного вопроса и приступать к изложению следующего учебного вопроса.
Сделать выводы по материалу занятия, подвести итог занятия, ответить на вопросы обучаемых. Дать задание на самостоятельную работу.
Введение
При быстром увеличении автомобильного парка в России, значительно увеличился расход горюче-смазочных материалов. Значительно сократить расход ГСМ позволяет правильная эксплуатация КШМ, а также поддержание его в исправном состоянии. Эти требования будут выполнены только в том случае, если проводится своевременное обслуживание автомобиля в установленном объеме.
Правильное выполнения технического обслуживания возлагается на водителей, которые должны знать правила ухода за КШМ и его устройство.
В настоящей лекции рассматривается общее устройство КШМ, принцип его работы, особенности КШМ двигателей КамАЗ-740, ЯМЗ-238, а также основные причины и признаки неисправностей КШМ.
Учебный вопрос № 1. Назначение, общее устройство, принципы работы кшм
Кривошипно-шатунный механизм предназначен для преобразования прямолинейного возвратно-поступательного движения поршней, восприятия силы давления газов, во вращательное движение коленчатого вала (рис. 1), (СЛАЙД № 4) .

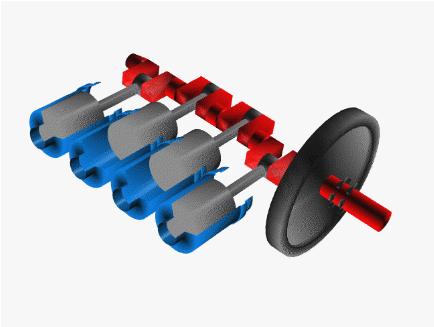

Рис. 1. Кривошипно-шатунный механизм (СЛАЙД № 4)
Состав КШМ двигателя.
В состав кривошипно-шатунного механизма двигателя входят две группы деталей: неподвижные и подвижные.
К неподвижным деталям относятся: блок цилиндров, служащий остовом двигателя, картер маховика, цилиндры, головка блока или головка цилиндров и поддон картера. (СЛАЙД № 5)
Подвижными деталями являются поршни с кольцами и поршневыми пальцами, шатун, коленчатый вал, маховик. (СЛАЙД № 6)
Блок цилиндров предназначен для крепления и сборки на нем и внутри его основных механизмов и деталей систем двигателя.
Головка блока - это крышка, закрывающая цилиндры
Поддон - предохраняет от загрязнения детали КШМ
Поршни - для восприятия давления газов во время рабочего хода и передачи усилия через палец и шатун коленчатому валу.
Состав: днище, головка, юбка. Днище - плоское - воспринимает давление газов. Имеет усиливающие ребра (для повышения прочности и отбора тепла).
Головка имеет кольцевые канавки для компрессионных и маслосъемного кольца, служащих для уплотнения камеры сгорания и обеспечения герметичности. При сгорании рабочей смеси или дизельного топлива значительное количество тепла поглощается поршнем и отводится от него поршневыми кольцами к зеркалу цилиндра.
Компрессионные кольца - плотно прилегают к поверхности цилиндра, что предотвращает прорыв газов в картер двигателя и попадания масла со стенок цилиндра в камеру сгорания.
Маслосъемное кольцо - снимает излишки масла со стенок цилиндра и отводит его к пальцу. Две сквозные проточки - для отвода масла внутрь поршня.
Маслосъемное кольцо разборное.
Поршневой палец предназначен для крепления шатуна к поршню и передачи усилия от поршня шатуну. Тип - плавающий.
Шатун - для восприятия усилия от поршневого пальца и передачи его на коленчатый вал, а также для преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала.
В нижней головке шатуна установлены вкладыши. Вкладыши имеют отверстия для прохода масла. В нижней головке шатуна просверлено отверстие для подачи масла на стенки цилиндра и на распределительный вал.
Коленчатый вал предназначен для восприятия усилий от отдельных шатунов, преобразования вместе с ними поступательного движения во вращательное, и передачи крутящего момента на трансмиссию автомобиля, а также для привода в действие различных механизмов и деталей двигателя (ГРМ, водяного насоса, масляного насоса, вентилятора, насоса гидроусилителя, генератора, компрессора). КВ - стальной, с каналами для смазки коренных и шатунных шеек и центробежными ловушками для очистки масла.
Шатунные шейки и щеки образуют КРИВОШИП. Противовесы - для разгрузки коренных подшипников от действия инерционных сил, а также для уравновешивания КВ от действия моментов центробежных сил.
Маховик - для накопления энергии в течение рабочего хода, вращения КВ во время вспомогательных тактов, уменьшения неравномерности вращения вала, сглаживания момента перехода деталей КШМ через мертвые точки, облегчения пуска двигателя и трогания автомобиля с места. На обод устанавливается зубчатый венец для пуска двигателя от стартера. Маховик крепится к фланцу коленчатого вала стальными высококачественными болтами. Коленчатый вал в сборе с маховиком и сцеплением подвергают статической и динамической балансировке, чтобы неуравновешенные силы инерции не вызывали вибрации двигателя и сильного износа коренных подшипников.
Принцип работы кривошипно-шатунного механизма. (СЛАЙД № 7).
Поршень наиболее удален от коленчатого вала. Шатун и кривошип (щеки) коленчатого вала как бы вытянулись в одну линию. В цилиндре начинает гореть топливо. Расширяющиеся газы (продукты горения) начинают перемещать поршень в сторону коленчатого вала, шатун вместе с поршнем также перемещается. В это время нижняя головка шатуна, связанная с коленчатым валом, поворачивает коленчатый вал относительно его оси. Повернув коленчатый вал на 180°, нижняя головка шатуна вместе с шатунной шейкой начнет двигаться обратно в исходное положение в сторону поршня. Поэтому поршень также начнет обратное движение. Таким образом, поршень то удаляется, то приближается к коленчатому валу. В этих крайних точках поршень, как бы мгновенно останавливается и его скорость равна нулю. Поэтому такие точки назвали „мертвыми". Положение, занимаемое поршнем, когда он наиболее удален от коленчатого вала — верхняя мертвая точка, — сокращенно называют в. м. т., а положение, когда поршень наиболее приближен к коленчатому валу, — нижняя мертвая точка, — н. м. т.

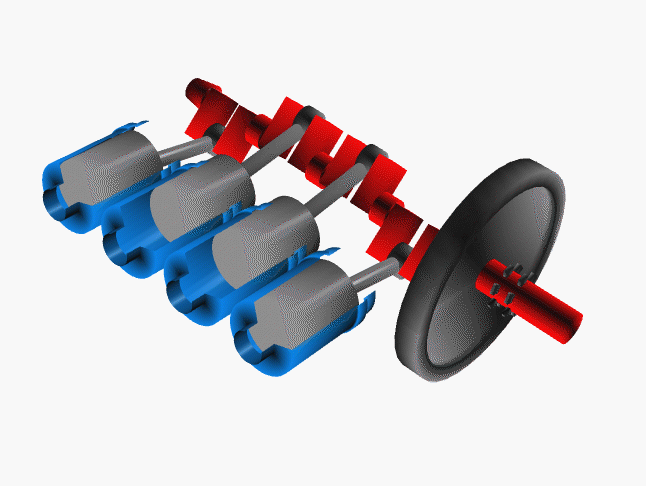

Рис. 2. Принцип работы кривошипно-шатунного механизма (СЛАЙД № 7)
Выводы по вопросу.
