5. Построение стен
Следующим этапом работы является нанесение на план здания наружных и внутренних стен и перегородок. В диалоговом окне библиотек активизируем последовательно следующие библиотеки: Архитектура и строительство – Библиотека проектирования зданий и сооружений – Стена. Активизируем двойным щелчком мыши.
В Строке текущего состояния выбираем необходимую толщину стен (588мм), их штриховку и привязку. Мы работаем в комплекте чертежей марки Архитектурное решение (АР), поэтому на плане здания стены показываем без штриховки (выбираем режим Без штриховки и заливки). Привязка горизонтальных в плане стен – 100мм.

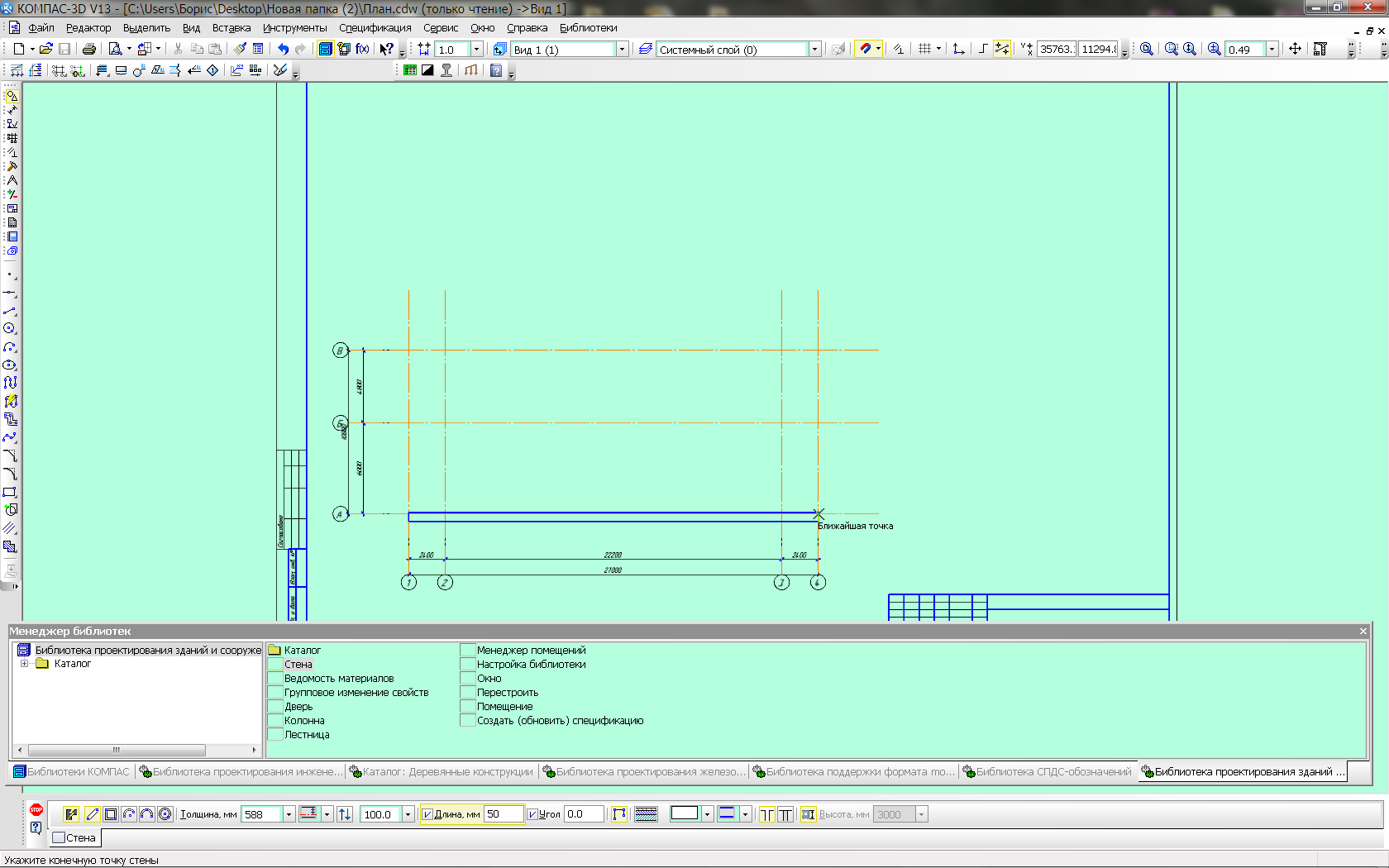

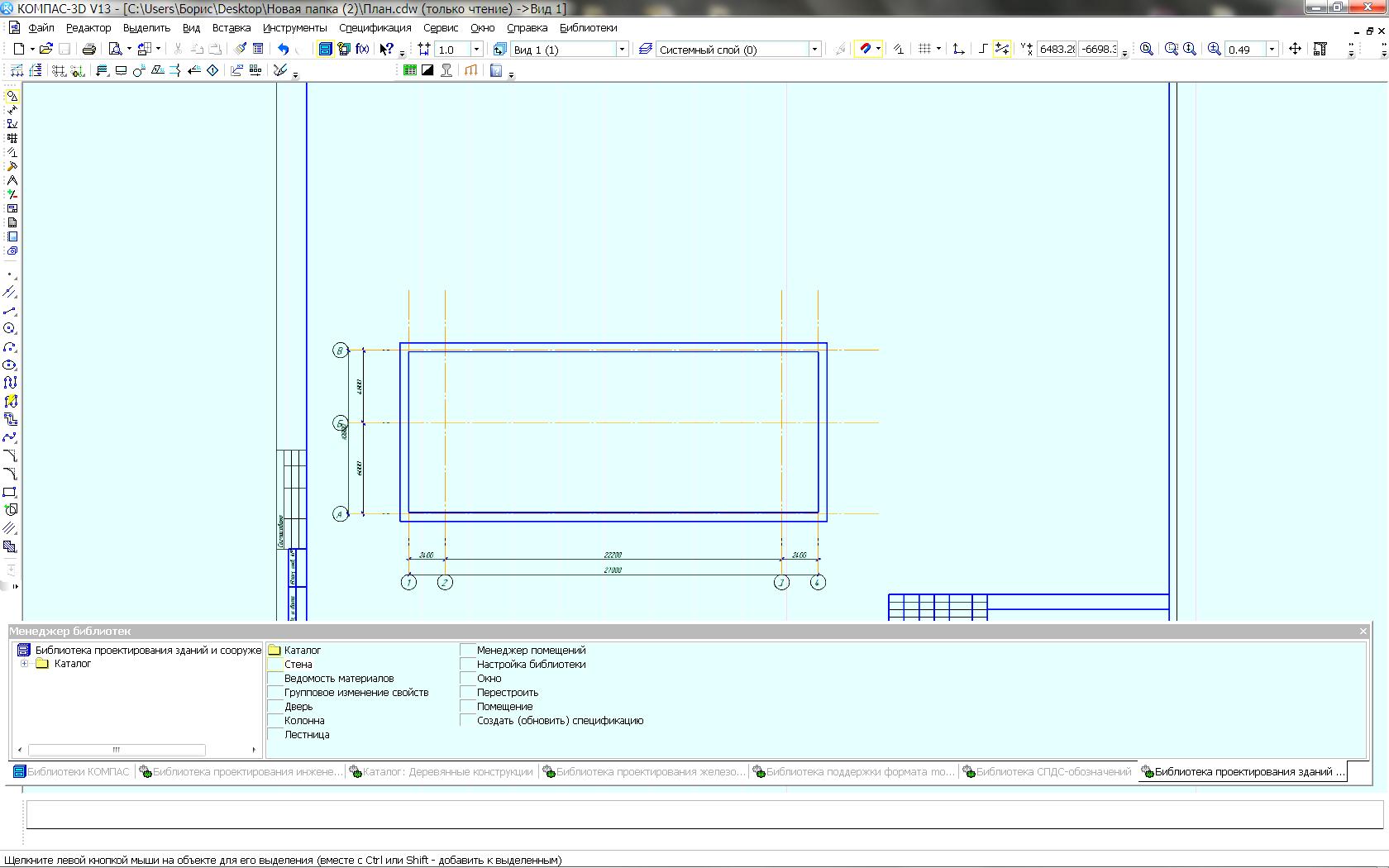

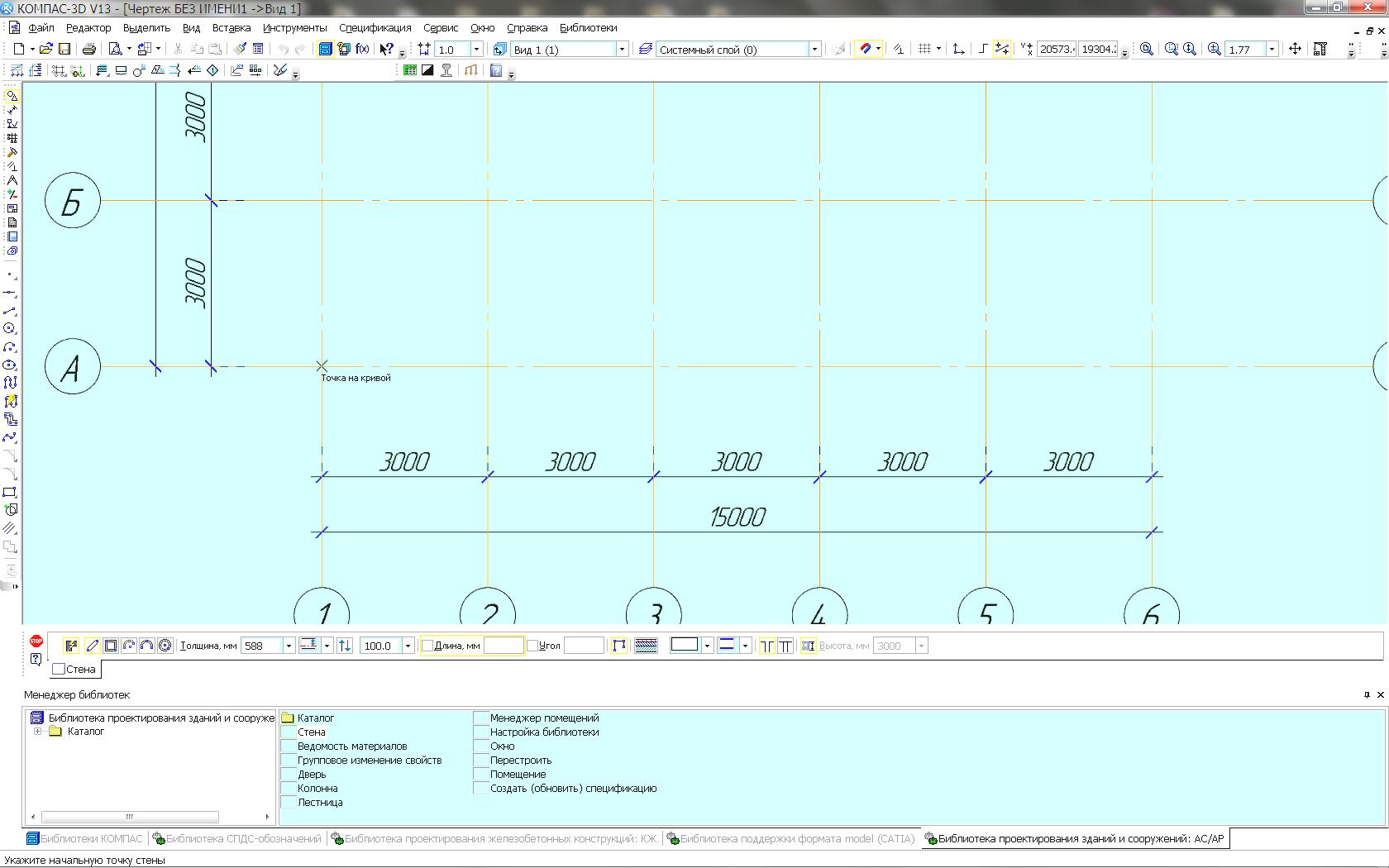

Курсором указываем на плане точку начала стены (курсор приобретает вид карандаша) и ведем вправо. Вертикальные в плане стены имеют нулевую привязку. Не выходя из режима команды, устанавливаем необходимую привязку и ведем вверх. Аналогично проводим стены по всему периметру.
6. Построение стен и перегородок на плане
В соответствии с заданием необходимо провести внутренние стены и перегородки заданной толщины. На обратной стороне задания имеется описание конструктивных особенностей здания. В нашем случае:
Общежитие на 60 мест. Стены здания кирпичные: наружные в два кирпича; внутренние – в полтора. Перегородки из гипсобетонных плит толщиной 160мм.
Для удобства пользования режимом команды Стена необходимо провести в соответствующих местах вспомогательные линии. Если расстояние не указано, его можно выяснить с помощью масштабной линейки, расположенной в правом нижнем углу задания.
На компактной панели открываем раздел Геометрия . (панель показана горизонтально).

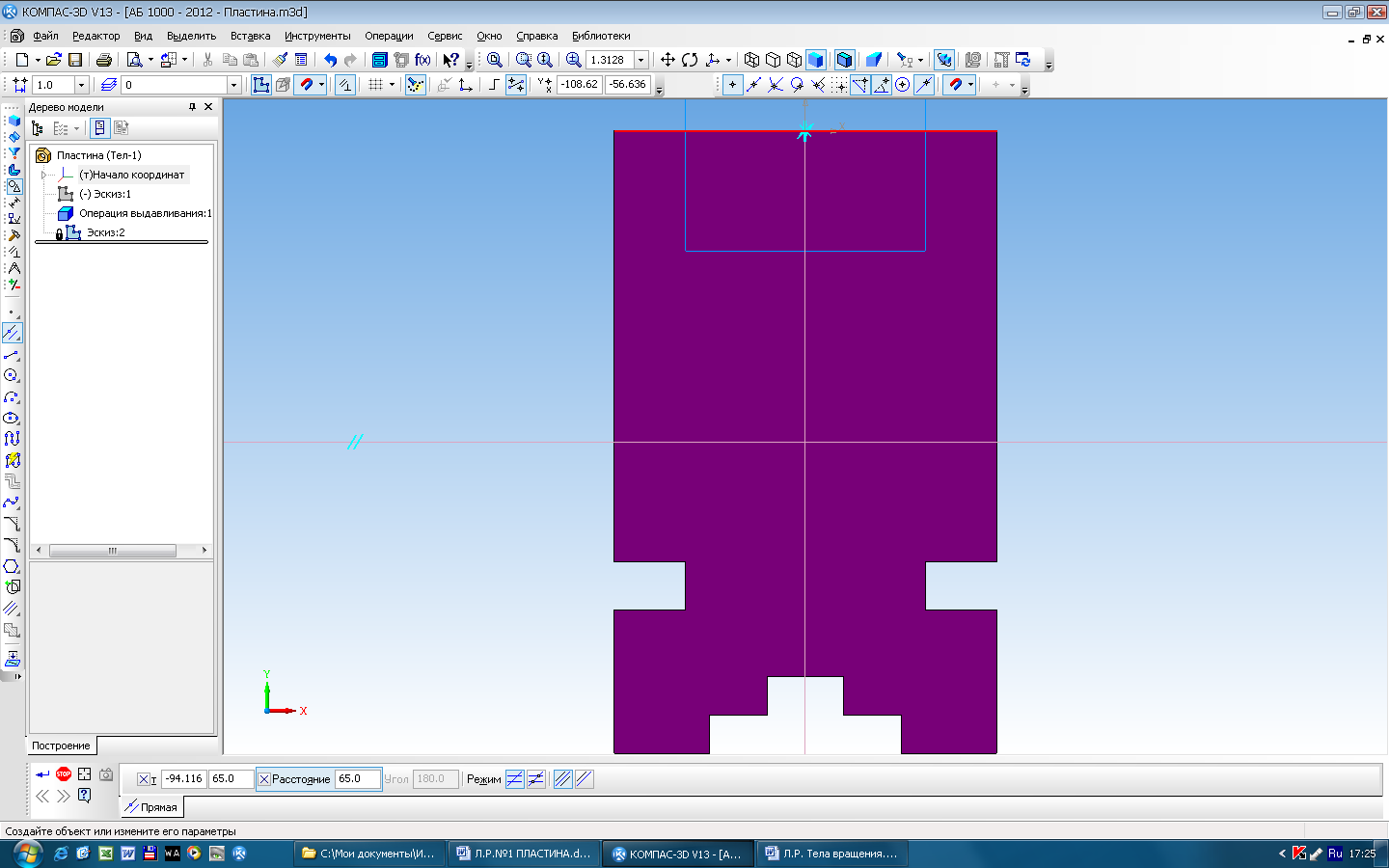

В команде Вспомогательные прямые выбираем Параллельная прямая (для ее вызова достаточно нажать на правый нижний уголок кнопки). В Строке текущего состояния в разделе Расстояние указываем необходимую величину. После этого на Панели специального управления нажимаем кнопку Создать объект .
Используя режим команды Стена и задавая необходимую толщину проводим внутренние стены и перегородки.
7. Нанесение оконных проемов

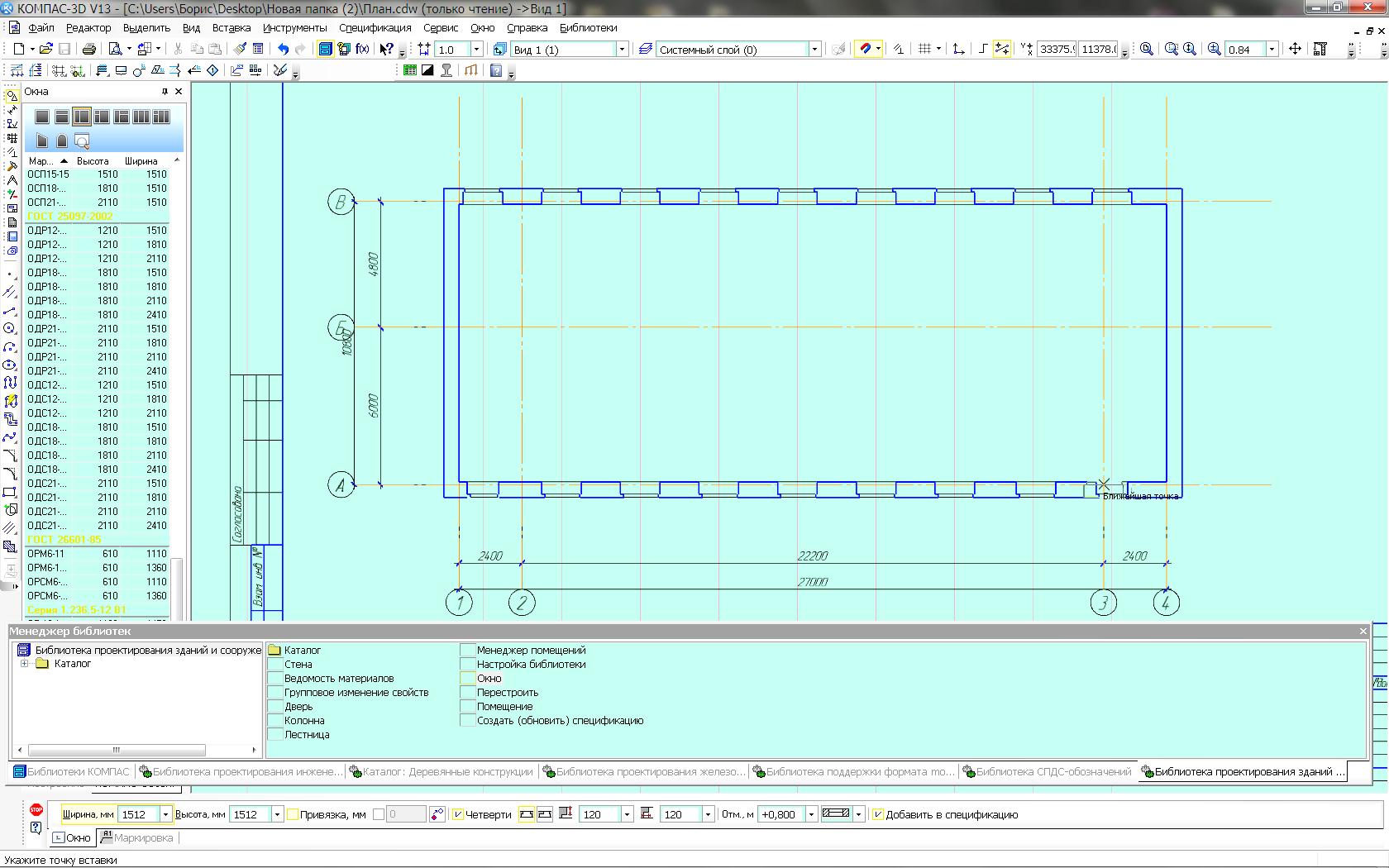

В библиотеке Библиотека проектирования зданий, выбираем раздел Окно. Активизируем двойным щелчком мыши. Система предложит каталог окон. В диалоге выбираем соответствующий тип оконного проема и параметры. Наше окно имеет ширину 1512мм и высоту 1512мм. Указываем в Строке текущего состояния в соответствующих разделах – Ширина и Высота.
Окна в соответствии с заданием могут быть с четвертями и без четвертей. В нашем задании:
Оконные проёмы с четвертями, переплеты с двойным остеклением, обозначены индексами ОК1 и ОК2; размеры их приведены в спецификации.

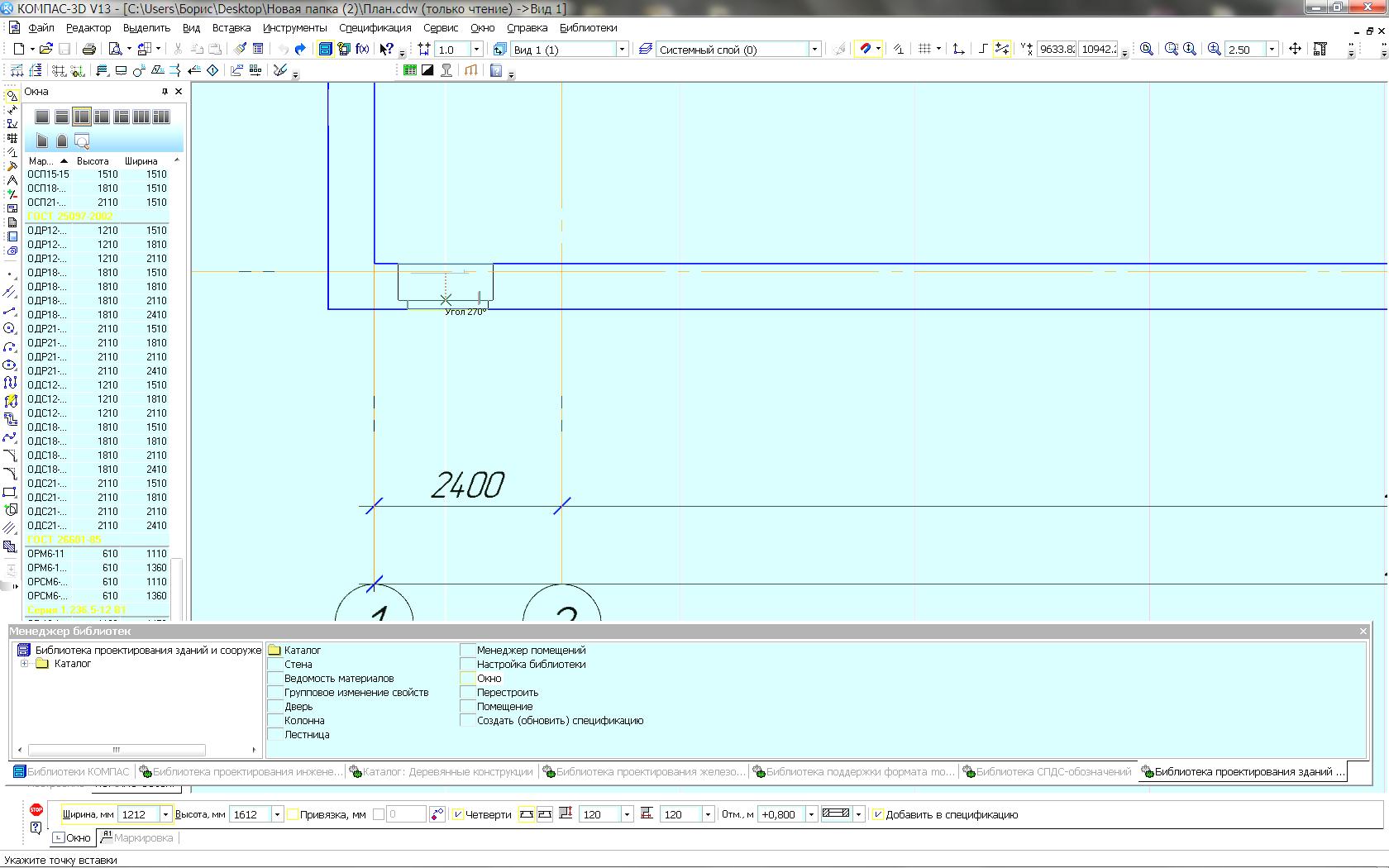

Центры оконных проемов необходимо нанести в соответствии с заданием, используя команду Вспомогательные прямые. Выбираем Параллельная прямая . В разделе Расстояние указываем необходимую величину. Нажимаем кнопку Создать объект . Курсор ставим в центр оконного проема, так, чтобы четверть оказалась снаружи здания. Таким образом, нанесем все оконные проемы.
