Батарея аккумуляторная
Батарея аккумуляторная предназначена для электропитания приемопередатчика или устройства ЗУ1 в полевых условиях.
Основные технические характеристики батареи:
номинальная емкость - 6 А/ч;
номинальное напряжение - 12В;
масса - не более 4,5 кг.
Батарея состоит из двух групп по пять никель-кадмиевых аккумуляторов, соединенных последовательно, посредством гибких изолированных проводов - перемычек. Крайние клеммы обеих групп также гибкими проводами соединены с разъемом.
Подготовка батареи к работе должна выполняться в строгом соответствии с указаниями в паспорте.
Дистанционно коммутируемая антенна (антенна дк)
Антенна ДК (дистанционно коммутируемая антенна) предназначена для проведения автоматизированных сеансов радиосвязи. Изменение длины антенны ДК происходит автоматически, в зависимости от выбранной рабочей частоты. Это дает возможность осуществить автоматические сеансы связи без участия оператора.
Антенна ДК состоит из двух одинаковых секционированных лучей - антенны и противовеса.
На одном конце антенны имеется вилка для подключения к устройству управления антенны. На другом конце - леска длиной 15м с грузиком.
На одном конце противовеса также имеется вилка для подключения к устройству управления антенной. На другом конце противовеса - леска длиной 15 м с карабином.
Лучи антенны ДК состоят из четырех секций различной длины, соединенных между собой ВЧ коммутатором. Электрическая длина лучей устанавливается с помощью ВЧ коммутаторов, управляемых командами, поступающими из устройства управления антенной.
Устройство управления антенной дк
Устройство управления антенной ДК предназначено для подключения антенны ДК к изделию Р-353СМ и управления электрической длиной лучей антенны по командам, поступившим по магистрали управления (ПМВВ) приемопередатчика. Устройство используется совместно с антенной-ДК.
Структурная схема устройства приведена на рисунке 25.

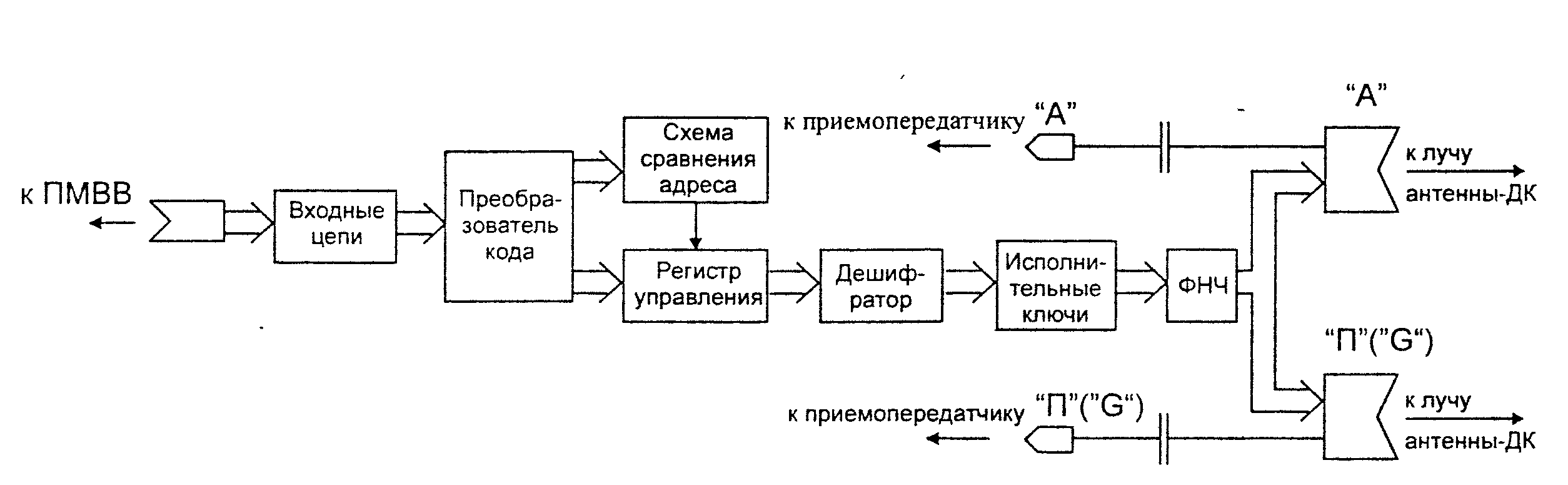

Рисунок 25. Устройство управления антенной ДК
Входные цепи предназначены для защиты схемы от возможного высокого потенциала статического электричества со стороны розетки, подключаемой к последовательной магистрали управления (ПМВВ).
В магистрали управления приемопередатчика используется последовательный код. Для перевода последовательного кода в параллельный используется преобразователь кода.
Биты кодограммы в адрес устройства поступают на схему сравнения адреса. Если полученный адрес совпадает с адресом устройства, схема сравнения выдает сигнал разрешения записи данных в регистр управления.
С регистра управления данные поступают на шифратор, и далее на исполнительные ключи, которые через ФНЧ управляют ВЧ коммутаторами.
ФНЧ необходим для того, чтобы мощный ВЧ сигнал в антенне при работе на передачу не попадал в схему устройства.
Заключение
В настоящем учебном пособии описаны назначение технические характеристики и принцип работы составных частей радиостанции Р353СМ. Для изучения практической работы и порядка эксплуатации радиостанции, необходимо использовать часть 2 данного пособия.
