Примечание.
Можно составить по три уравнения равновесия для стержней BD и DE с учетом что:
,
т.е. внутренние силы соответственно попарно равны и противоположны по направлению (рис. 41).
Рис. 41
Пример 3
2 Дверь весом Р=100Н удерживается в равновесии силой F и пружиной (рис. 42), при этом ЕН=НD,
Найти реакции подпятника в точке O, петли в точке В и реактивный момент пружины, если F=60Н, ОВ=3м, ОD=ОО1=1м,
Решение задачи по алгоритму визуализировано.
Рис. 42
3 Один объект равновесия.
5 Силовая схема
Рис. 43
Для определения момента силы относительно координатных осей разложим ее на составляющие вдоль этих осей:

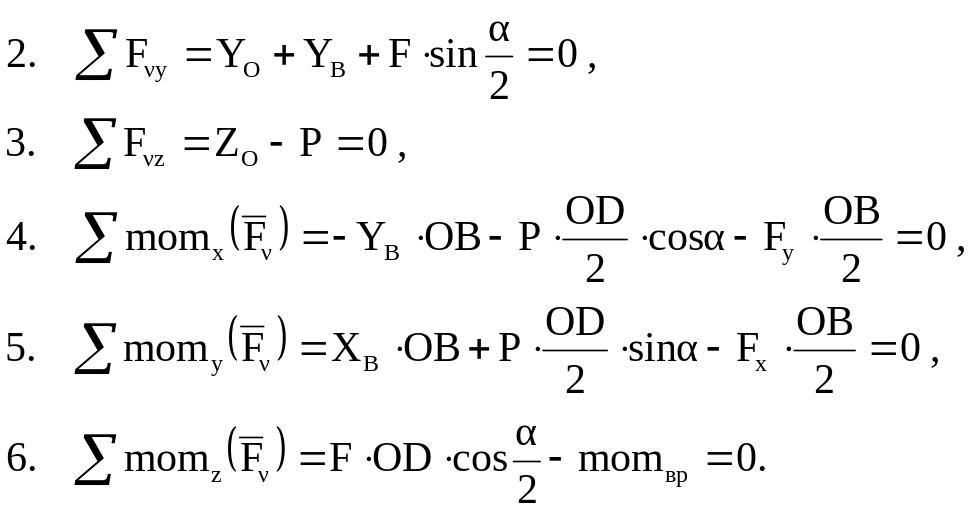

6 РПР.
7
8 Из 6-го уравнения momвр = 25,98 Н,
из 5-го уравнения XB11,55 Н,
из 4-го уравнения YB –23,33 Н,
из 3-го уравнения ZО =100,00 Н,
из 2-го уравнения YО –28,63 Н,
из 1-го уравнения XО 18,45 Н.
9 Ответ: XО =18,45 Н, YО = – 28,63 Н, ZО =100,00 Н,
XB =11,55 Н, YB = –23,33 Н, momвр = 25,98 Нм.
Пример 4
2 Вал с дисками, каждый весом Р и радиуса , удерживается в равновесии грузами весом Р1 и Р2 и силой F (рис. 44). Определить реакции подшипников в точках О и В и величину силы F, если P=0,5Н, Р1=15Н, Р2=10Н, =0,5м, =2м, a=0,5м, b=d=1м, c=3м, .
Решение задачи по алгоритму визуализировано.
Рис. 44
3 Один объект равновесия (АТТ).
5 Силовая схема
Рис. 45.
6 РПР.
5.

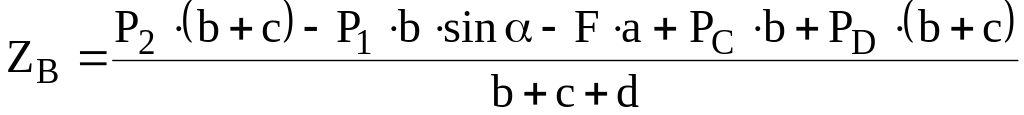

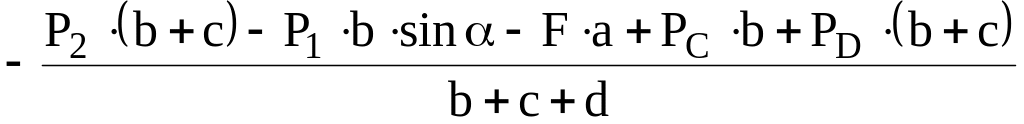

8 Из 5-го уравнения ,
из 3-го уравнения ,
из 4-го уравнения
,
из 2-го уравнения
,
из 1-го уравнения .
9 Ответ: YО = –10,39Н, YB = –2,60Н, ZО = –9,87Н,
ZB = –0,13Н, F=6,25Н.
* Внешними реакциями связи называются реакции связи с которыми действуют на рассматриваемые объекты другие объекты.
** Внутренними реакциями связи называются реакции связи с которыми действуют друг на друга части рассматриваемого объекта.
