4. В’язі покриття будівлі
В’язі – важливі елементи сталевого каркасу, які виконують такі функції:
забезпечення незмінності просторової системи каркасу;
забезпечення стійкості стиснутих елементів каркасу;
сприйняття і передача на фундаменти вітрових навантажень;
створення жорсткості каркасу для забезпечення нормальної експлуатації конструкцій;
забезпечення умов високоякісного та зручного монтажу.
В’язі покриттів призначені для забезпечення стійкості конструкцій покриття і каркасу в цілому та їхніх окремих елементів, для сприйняття горизонтальних навантажень від вітру. Горизонтальні в’язі ставлять на рівні верхнього і нижнього поясів у торцях будинку. В’язі по верхніх поясах ферм призначені для зменшення розрахункової довжини верхнього пояса з її площини. Вид в’язів хрестоподібний з розмірами м.
Схема в’язей по верхніх поясах ферм

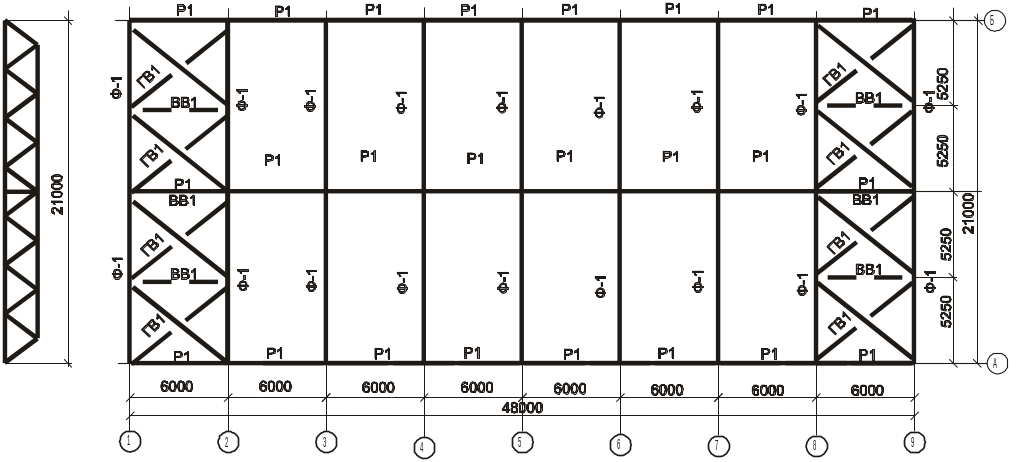

Схема в’язей по нижніх поясах ферм
Використана література
СНиП II - 23 - 81*. Стальные конструкции. М.: ЦИТП Госстроя СССР, 1990. 96 с.
ДБН В.1.2-2:2006. Система забезпечення надійності та безпеки будівельних об’єктів. Навантаження і впливи. К.: 2006.
Сахновский М.М. Легкие конструкции стальных каркасов зданий и сооружений. – К.: Будівельник, 1984. – 160 с.
Лихтарников Я.М., Ладыженский Д. В., Клыков В.М. Расчет стальных конструкций. К.: Будівельник, 1984. 366 с.
Металлические конструкции. Общий курс: Учебник для вузов/ Е. И. Беленя, Г.С. Ведеников и др.; Под общей ред. Е.И. Белени. 6-е изд., переработ. и дополн. М.: Стройиздат, 1986. 510 с.
Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник. − 2-ге вид., випр. і доп. − Львів: Світ, 2002. − 312 с.: 320 іл.
Стороженко Л.I., Пашинський В.А., Пiчугiн С.Ф., Трусов Г.М. Металеві конструкції: Навчальний посібник. К.: НМК ВО, 1992. 172 с.
Рекомендации по расчету, проектированию, изготовлению и монтажу фланцевых соединений стальных строительных конструкций. – М.: ЦБНТИ, 1989. – 53 с.
