2.2. Выбор машин для бетонирования фундаментов

2.2.1. Выбор крана

Выбор монтажных кранов осуществляется по трем параметрам:

• грузоподъемность ( );

• высота подъема крюка ( );

• вылет стрелы крана ( ).

Для бетонирования выбираем поворотную бадью емкостью 1м³. Ее масса с бетоном равна 3,1т. Длина бадьи – 3,2 м. (см. прил. 3)

• Определение грузоподъемности :

где: - масса наиболее тяжелого груза;

- масса строповочного приспособления (двухветвевой строп).

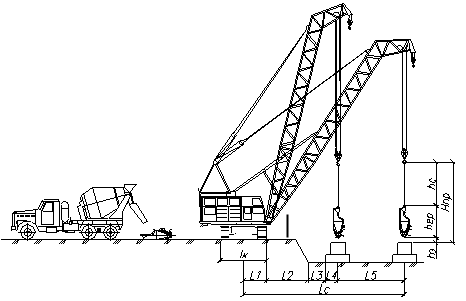

Рис. 4. Схема определения параметров крана при устройстве конструкций ниже уровня его стоянки

• Определение высоты подъема крюка :

,

где: - превышение опоры монтируемого элемента над уровнем стоянки крана;

- запас по высоте, необходимый по условиям монтажа для заводки конструкции на монтаж или перенося ее через смонтированные конструкции (не менее 0,5м);

- высота элемента в монтажном положении (высота бадьи=3,2м);

- высота строповки, расстояние от верха монтируемого элемента до низа крюка в рабочем положении (5м).

• Определение вылета стрелы :

где: – половина колеи крана (3м);

– минимальное допустимое расстояние от нижней кромки котлована до ближайшей опоры ;

– расстояние от ближней кромки котлована до ближайшей конструкции (1м);

– расстояние от края конструкции до ее оси;

– расстояние между осями от ближайшей до наиболее удаленной конструкции, монтируемой краном с одной стоянки.

Выбираем 2 марки крана:

І вариант – автомобильный кран KC-55727-1

ІІ вариант – кран пневмоколесный KOBELKO

2.2.2. Выбор автобетононасоса

Возможно выполнение работ по бетонированию фундаментов при помощи автобетононасоса. В этом случае бетонная смесь доставляется на строительную площадку при помощи автобетоносмесителя.

Для бетонирования монолитных фундаментов будем использовать автобетононасос марки AБН 75/21, производительностью 65м³/час. Марка автобетоносмесителя ΚΡΑЗ 6233P4, объемом 7м³.

Результаты подбора машин сводим в таблицу:

Т а б л и ц а 2

№ варианта	Марка машины	Грузоподъемность , т	Высота подъема крюка, , м	Вылет стрелы, , м
І	KC-55727-1	25	18,5	28
ІІ	KOBELKO	11	18,8	21,6
ІІІ	AБН 75/21	–	–	–

3. Составление калькуляции трудозатрат и заработной платы рабочих на выполнение земляных работ

2.3.1. Определение трудоемкости работ

Трудоемкость работ определяется по формуле:

где Н_ВР – норма времени – трудозатраты для выполнения единицы продукции;

V – объем работ;

t_см – продолжительность смены (8 часов);

k – коэффициент при норме времени.

2.3.1. Расчет заработной платы рабочих

Расчет заработной платы рабочих осуществляется по усредненной стоимости человеко-часа:

где Зм – средняя заработная плата в строительстве (по состоянию на 21.04.2008), Зм = 2300 грн.

Нр.в. – усредненная норма рабочего времени в час на одного работника. Нр.в. = 167,64 часа.

По Су определяется средний разряд в строительстве:

Для разряда 3,8 определяется межразрядный коэффициент:

Зарплата по видам работ калькуляции:

где Сф.у. – фактическая усредненная стоимость человеко-часа конкретного вида работ, которая соответствует среднему разряду ( ) этого вида работ, грн.

Т – трудоемкость выполнения соответствующего вида работ, ч-дн.

t_см – продолжительность рабочей смены в часах, t_см = 8 часов.

Фактическая усредненная стоимость ч-часа определяется по формуле:

где - межразрядный коэффициент для соответствующего значения среднего разряда ( ), рассчитываемого вида работ.

Результаты расчета заработной платы рабочих сводятся в калькуляцию (табл. 1).

Т а б л и ц а 3
