Приложение г Задание для графической работы №5 «Чертеж вала с применением сечений»
Вариант 1, 2
Вариант 3, 4
В ариант 5, 6
Вариант 7, 8
Вариант 9, 10
Вариант 11, 12
Рисунок 7. Пример

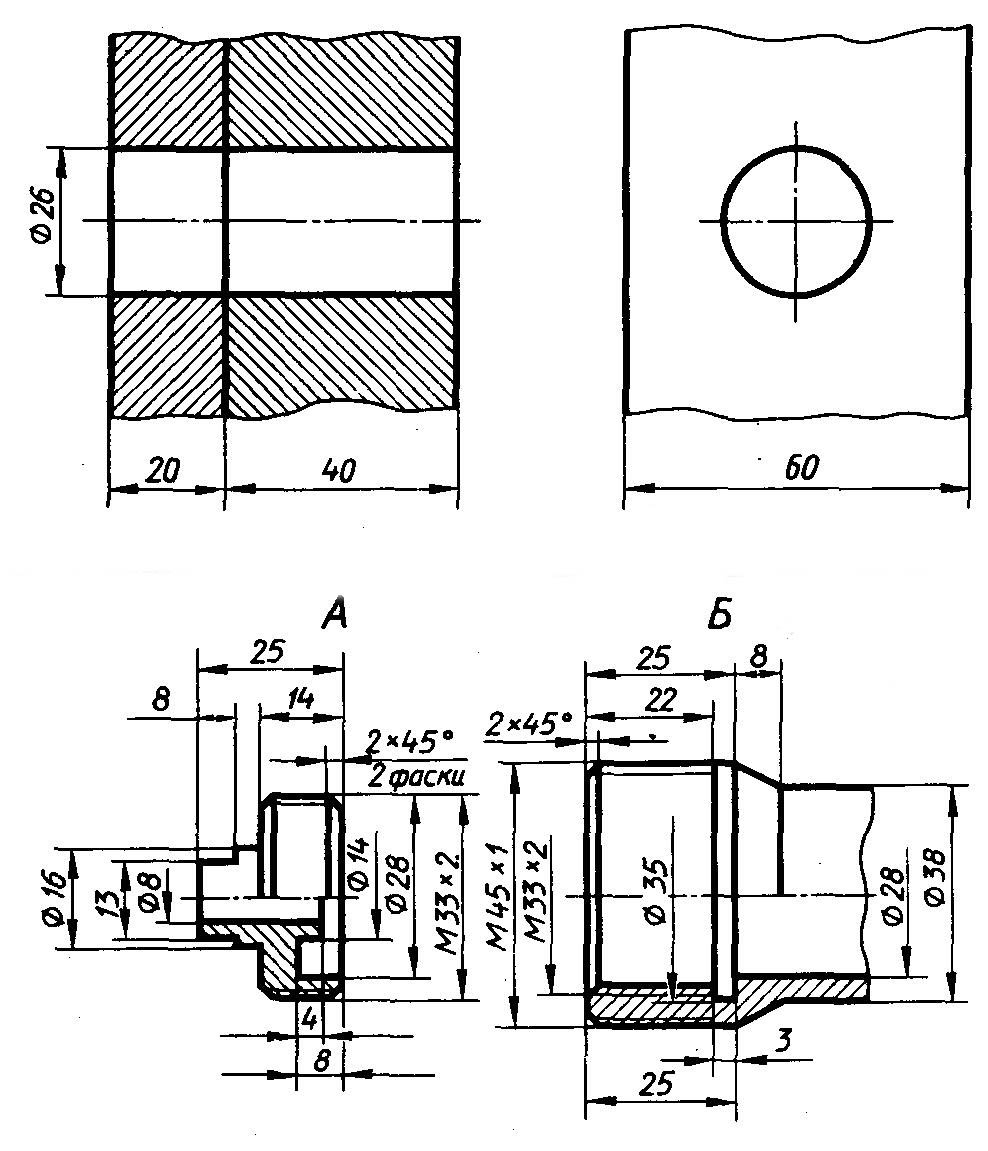

выполнения графической работы № 5«Чертеж вала с применением сечений» Приложение д Задание для графической работы №6 «Резьбовые соединения»
Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
В ариант 6
Вариант 7
Вариант8
Вариант 9
Вариант 10
Рисунок 8. Пример
выполнения графической работы № 7
Приложение Е
Задание для графической работы №8
Вариант 1
Приёмник телевизионный двухканальный.
Схема электрическая структурная
Позиционное обозначение |
Наименование |
|
1 |
Усилитель высокой частоты |
|
2 |
Гетеродин |
|
3 |
Смеситель |
|
4 |
Усилитель промежуточной частоты |
|
5 |
Усилитель промежуточной частоты изображения |
|
6 |
Разделитель синхроимпульсов |
|
7 |
Ограничитель |
|
8 |
Детектор |
|
9 |
Генератор кадровой развертки |
|
10 |
Генератор строчной развертки |
|
11 |
Частотный детектор |
|
12 |
Усилитель видеосигналов |
|
13 |
Выходной каскад кадровой развертки |
|
14 |
Выходной каскад строчной развертки |
|
15 |
Усилитель низкой частоты |
|
16 |
Высоковольтный выпрямитель |
|
17 |
Громкоговоритель (ВА) |
|
18 |
Трубка электровакуумная |
Вариант 2 Приёмник телевизионный цветной.
Схема электрическая структурная
Позиционное обозначение |
Наименование |
1 |
Блок селекции каналов |
2 |
Громкоговоритель (ВА) |
3 |
Блок радиоканалов |
4 |
Усилитель низкой частоты |
5 |
Блок питания |
6 |
Схема размагничивания |
7 |
Блок яркости канала |
8 |
Блок цветности |
9 |
Блок разверток |
10 |
Блок сведения |
11 |
Трёхлучевой кинескоп |
