Практичне заняття №3 тема: Домкрати.
Ціль заняття і порядок виконання.
Ознайомитися із призначенням і конструкцією гвинтового, рейкового й гідравлічного домкратів.
Відзначити у звіті призначення і основні параметри трьох основних типів домкратів.
Замалювати схеми домкратів (рис. 3.1а – 3.1в) і вказати назву основних елементів домкратів, позначених на схемах цифрами.
Підрахувати вантажопідйомність домкрата відповідно до заданого варіанта завдання (табл. 3.1).
Указати назву п'яти елементів домкратів, зазначених у завданні (табл. 3.2). Відповідь повинна бути представлена у вигляді п'яти назв відділених друг від друга комами.
1.2 Призначення, класифікація.
Домкрати – це пристрої з ручним приводом, призначені для підйому вантажів на невелику висоту. Застосовуються при монтажних і ремонтних роботах. Основна їхня відмінність полягає в тім, що людина, прикладаючи, порівняно невеликі зусилля (порядку 160Н) може піднімати значні вантажі. В основному застосовуються гвинтові, рейкові й гідравлічні домкрати.
Схеми домкратів.
Гвинтовий домкрат (рис. 3.1а) складається із чавунного або сталевого корпусу 2 із бронзовою гайкою 3, вантажного гвинта 1 із прямокутної або трапецеидальной різьбленням, вантажної голівки або коронки 5 і рукоятки 4 із тріскачкою.
При обертанні рукоятки із зусиллям Р вантажний гвинт переміщається уздовж осі із зусиллям, що відповідає вантажопідйомності домкрата.
, де
Q – вантажопідйомність, Н;
η -КПД гвинтової пари (гвинт - гайка);
r – середній радіус гвинта, м;
α- кут підйому гвинтової лінії, град;
ρ – кут тертя, град.
Рейковий домкрат (рис. 3.1б)складається з корпуса 9 , у якому переміщається рейка 8, що має нагорі вантажну поворотну голівку (коронку) 4, а внизу лапу (черевик) 6 для підйому низько розташованих вантажів. Рейка переміщається в корпусі за допомогою шестірні, що одержує обертання від рукоятки 1за допомогою однієї або двох зубчастих передач . Для втримання піднятого вантажу на валу приводної рукоятки встановлюють храповик із собачкою 7.
Вантажопідйомність рейкового домкрата підраховується по формулі:
, Н,
Де Q – вантажопідйомність, Н;
Р – зусилля в приводній рукоятці, Н;
- довжина приводної рукоятки, м; U – передаточне число зубчастої передачі;
η =(0,8÷0,82) - КПД зубчастої передачі;
– діаметр початкової окружності шестірні, що перебуває в зачепленні із зубчастою рейкою.
Гідравлічний домкрат (рис. 3.1в) складається із циліндра 1, що є одночасно його корпусом, поршня домкрата 8, насоса 3, всмоктувального 7 і нагнітального 2 клапанів, зливального крана 9 і резервуара (бака) 6 для рідини. За допомогою рукоятки 5 плунжеру 4 насоса повідомляється зворотно-поступальний рух. При русі плунжера вправо рідина з бака через всмоктувальний клапан насоса надходить у циліндр, а при русі вліво рідина під тиском через нагнітальний клапан - у робочу камеру і впливаючи на поршень, піднімає його.
Вантажопідйомність гідравлічного домкрата підраховується по формулі:
, Н
Де Q – вантажопідйомність, Н; D – діаметр поршня домкрата, м; 𝜂 – КПД механізму домкрата;
а)
б)
в)
Рис.3.1. Домкрати: а) гвинтовий; б) рейковий; в) гідравлічний
Таблиця 3.1
Варіанти до розрахунку
Таблиця 3.2
-
№ вар.
Схема рис3.1
Позиції
№ вар.
Схема рис3.1
Позиції
№ вар.
Схема рис3.1
Позиції
1
А
1,2,3,4,5
11
А
1,2,3,4,5
21
А
1,2,3,4,5
2
Б
7,8,9,3,5
12
Б
7,8,9,3,5
22
Б
7,8,9,3,5
3
В
8,9,7,5,3
13
В
8,9,7,5,3
23
В
8,9,7,5,3
4
А
6,7,1,2,3
14
А
6,7,1,2,3
24
А
6,7,1,2,3
5
Б
1,2,3,4,5
15
Б
3,2,4,5,8
25
Б
1,2,3,4,5
6
В
7,8,9,3,5
16
В
1,2,3,4,5
26
В
7,8,9,3,5
7
А
8,9,7,5,3
17
А
1,2,3,4,5
27
А
8,9,7,5,3
8
Б
6,7,1,2,3
18
Б
7,8,9,3,5
28
Б
6,7,1,2,3
9
В
1,8,6,3,4
19
В
8,9,7,5,3
29
В
1,8,6,3,4
10
А
2,3,8,5,6
20
А
6,7,1,2,3
30
А
2,3,8,5,6
Рис.3.2. Домкраті гідравлічні

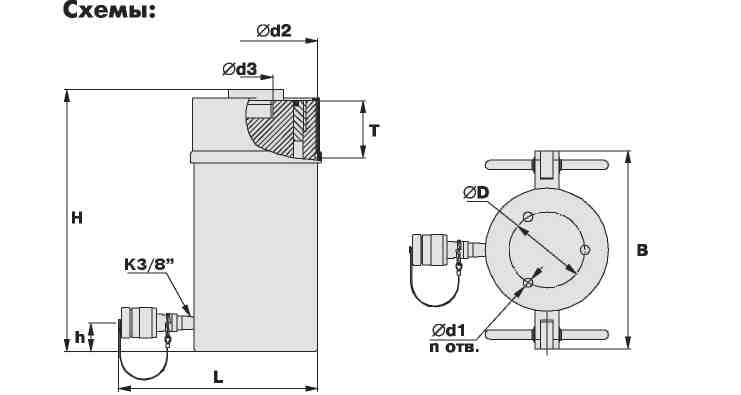

Рис3.3. Схема гідравлічного домкрату
Таблиця 3.3
Технічна характеристика гідравлічних домкратів
|
Вантажопід’ємність, тс |
Хід штока, мм |
Робочий об’єм масла, см3 |
Основа |
Різьба наружна |
d3, мм |
h, мм |
Габарити, мм (ВхLхH) |
Маса, кг |
||||||||
МОДЕЛЬ |
|
|
|
n, шт. |
d1, мм |
D, мм |
d2, мм |
Т, мм |
|
|
|
|
|||||
ДУ5П100 |
5,6 |
100 |
80 |
- |
- |
- |
М42х1,5 |
30;75 |
М16х1,5 |
19 |
42х106х191 |
1,9 |
|||||
ДУ10П100 |
11,3 |
100 |
160 |
2 |
М8 |
42 |
М60х2 |
27 |
М27х2 |
27 |
60х140х196 |
3,8 |
|||||
ДУ10П150 |
11,3 |
150 |
238 |
2 |
М8 |
42 |
М60х2 |
27 |
М27х2 |
27 |
60х140х246 |
4,8 |
|||||
ДУ15П250 |
14,1 |
250 |
490 |
2 |
М8 |
38 |
М72х2 |
30;180 |
М24х1,5 |
23 |
70х134х410 |
9,8 |
|||||
ДУ20П100 |
23,6 |
100 |
332 |
2 |
М10 |
55 |
М85х2 |
50 |
М36х1,5 |
23 |
85х149х222 |
8,5 |
|||||
ДУ20П150 |
23,6 |
150 |
498 |
2 |
М10 |
55 |
М85х2 |
50 |
М36х1,5 |
25 |
85х149х272 |
10,2 |
|||||
ДУ20П360 |
22,2 |
360 |
1122 |
2 |
М10 |
60 |
М85х2 |
155 |
М36х1,5 |
25 |
85х149х552 |
19,4 |
|||||
ДУ35П50 |
35,8 |
50 |
251 |
2 |
М12 |
75 |
М105х2 |
50 |
М36х1,5 |
30 |
108х172х179 |
10,5 |
|||||
ДУ35П150 |
35,8 |
150 |
754 |
2 |
М12 |
75 |
М105х2 |
50 |
М36х1,5 |
30 |
108х172х279 |
16 |
|||||
ДУ50П50 |
56 |
50 |
392 |
3 |
М12 |
80 |
М130х2 |
60 |
72 |
30 |
130х210х169 |
14,4 |
|||||
ДУ50П150 |
56 |
150 |
1178 |
3 |
М12 |
80 |
М130х2 |
60 |
72 |
30 |
190х210х269 |
23 |
|||||
ДУ100П100 |
109,8 |
100 |
1539 |
3 |
М12 |
110 |
М180х2 |
60 |
72 |
40 |
240х280х238 |
39,2 |
|||||
ДУ100П150 |
109,8 |
150 |
2309 |
3 |
М12 |
110 |
М180х2 |
60 |
72 |
40 |
240х264х280 |
46 |
