1.5. Определение надежности обработки деталей без брака.
Надежность обеспечения требуемой точности технологической операции характеризуется коэффициентом запаса точности , который определяется по формуле:
, (21)
где Т- величина поля допуска,
ω- фактическое поле рассеяния.
При <1 брак деталей является весьма вероятным. Когда >1 – обработка деталей при соответствующей настройке станка может быть осуществлена без брака. Если >1,2 процесс обработки считается надежным.
Для рассматриваемого примера коэффициент запаса точности технологического процесса равен:
(22)
т.е. брак деталей возможен.
При рассеянии размеров, подчиняющемся закону нормального распределения, обработка деталей без брака может быть осуществлена при условии 6<T. (при настройке станка, обеспечивающей совмещение вершины кривой распределения с серединой поля допуска). Если станок настроен так, что середина поля рассеяния размеров Dср партии обработанных деталей не совпадает с серединой поля допуска Dдоп(ср) , то условие обработки без брака можно представить в следующем виде:
, (22)
где ΔН –погрешность (смещение) настройки станка, равная:
(23)
Причем, при расчете по формуле 23 величину ΔН принимают положительной при смещении вершины кривой распределения вправо от середины поля допуска и отрицательной в противном случае.
Если при значениях коэффициента запаса точности >1,2 условие 22 не выполняется, требуется вмешательство наладчика.
1.6. Расчет количества вероятного брака.
Для расчета вероятного количества годных деталей при нормальном законе распределения используется функция Лапласа:
(24).
Значения этой функции табулированы в зависимости от параметра t и приведены в приложении 1. Величина t представляет собой нормированный параметр распределения и называется коэффициентом риска, величина которых определяется по формулам:
(25)
Здесь ХА и ХВ – часть поля допуска от Dср до соответствующей границы поля допуска.
В случае симметричного расположения поля рассеяния относительно поля допуска имеет место:
ХА = ХВ=Х0=0,5Т, (26)
А при наличии погрешности (смещении) настройки станка:
ХА =0,5Т+ΔН; (27)
ХВ =0,5Т-ΔН; (28)
В зависимости от коэффициента риска tА и tВ по таблицам (приложение 1.) определяют значения функции Лапласа Ф(tА) и Ф(tВ) в долях единиц или в процентах. Общее количество вероятного брака в процентах рассчитывают по формуле:
(29)
Количество деталей в процентах, вышедших за пределы поля допуска влево и вправо по оси абсцисс, могут быть определены по площади, занимаемым соответственно зонами А1 и В1.
(30)
(31)
В нашем случае погрешность (смещение) настройки станка вычисляется по формуле:
По таблице значений функции Лапласа (приложение 1)получаем:
Ф(tА)=0,4726 ; Ф(tВ)=0,4878;
Следовательно, процент годных деталей, попавших в зоны А и В площади кривой распределения, составит соответственно 47,26 и 48,78., а общее количество вероятного вычисляемое по формуле (29) составит:
При этом количество деталей с размерами меньше допускаемых (неисправимый брак для наружных поверхностей) составит (формула 30):
Порядок выполнения работы.
Изучить теоретическую часть настоящих методических указаний с приведенным вариантом расчета.
Получить результаты размеры деталей выборки, количество которых в выборке устанавливается преподавателем.
Определить величину поля рассеяния действительных размеров (размах R) по формуле 1.
Найти число интервалов разбиения К (формула 2.).
Рассчитать ширину интервала ΔD (Формула 3).
Составить таблицу распределения размеров деталей по форме табл.2.

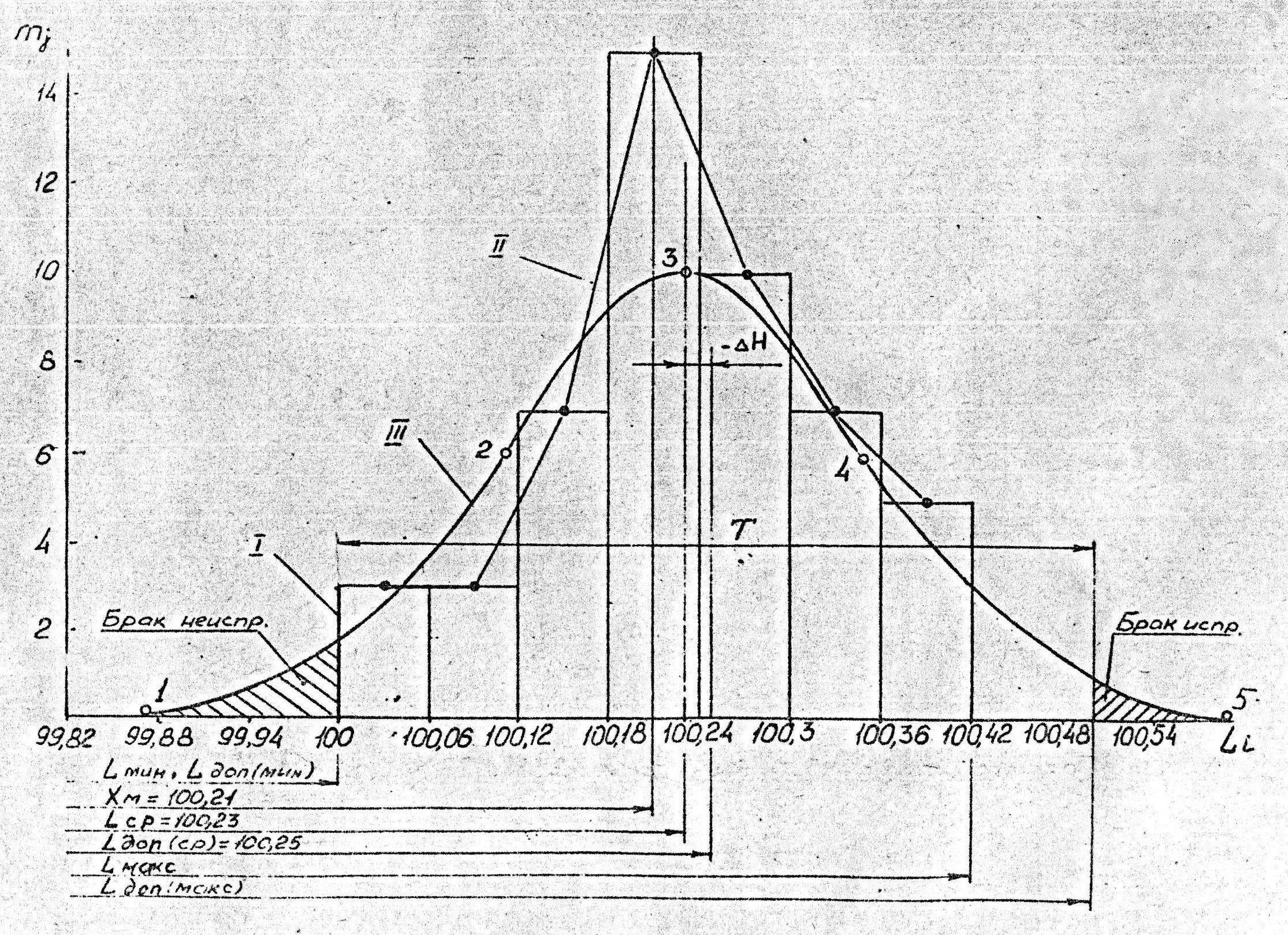

Построить гистограмму распределения случайных величин (рис. 1)
Рассчитать среднее арифметическое значение действительных размеров Dср и эмпирическое (выборочное) среднее квадратичное отклонение S (формулы 6 и 8).
Определить значение теоретического среднего квадратичного отклонения . (табл.3.и формула 12).
Найти величину фактического поля рассеивания (формула 13).
Построить в масштабе теоретическую кривую распределения, находя координаты характерных точек кривой по формулам (14-20).
Определить надежность обеспечения требуемой точности технологической операции, рассчитывая коэффициент запаса точности (формула 21).
Нанести на график поле допуска Т и заштриховать области, ограниченные теоретической кривой распределения и осью абсцисс, характеризующие плотность распределения размеров, выходящих за границы поля допуска (рис.1.)
Найти погрешность (смещение) настройки станка ΔН (формула 23).
Рассчитать значения ХА и ХВ (формула 27, 28).
Определить коэффициенты риска tА и tВ (формула 25 и 26).
17. В зависимости от величин tА и tВ по таблице 1 приложения определить значения функций Лапласа Ф(tА); Ф(tВ);
18. Рассчитать общее количество вероятного брака V по формуле 29.
19. Определить количество деталей с размерами меньше и больше допускаемого (формула 30 и 31).
20. Указать на графике области распределения размеров деталей с исправимым и неисправимым браком.
21.Оформить отчет о выполненной работе.
Варианты заданий для работы №1
Вариант 1.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
11 |
100,22 |
21 |
100,32 |
31 |
100,19 |
41 |
100,28 |
2 |
100,35 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,35 |
3 |
100,34 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,43 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,26 |
44 |
100,25 |
5 |
100,42 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,35 |
7 |
100,24 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,29 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,37 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,33 |
49 |
100,29 |
10 |
100,22 |
20 |
100,15 |
30 |
100,26 |
40 |
100,40 |
50 |
100,20 |
Вариант 2.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
12 |
100,22 |
23 |
100,32 |
34 |
100,19 |
45 |
100,28 |
2 |
100,35 |
13 |
100,05 |
24 |
100,31 |
35 |
100,12 |
46 |
100,35 |
3 |
100,34 |
14 |
100,18 |
25 |
100,31 |
36 |
100,10 |
47 |
100,22 |
4 |
100,43 |
15 |
100,28 |
26 |
100, 09 |
37 |
100,26 |
48 |
100,25 |
5 |
100,42 |
16 |
100,10 |
27 |
100,21 |
38 |
100,16 |
49 |
100,27 |
6 |
100,17 |
17 |
100,12 |
28 |
100,23 |
39 |
100,17 |
50 |
100,35 |
7 |
100,24 |
18 |
100,25 |
29 |
100,15 |
40 |
100,00 |
51 |
100,29 |
8 |
100,21 |
19 |
100,18 |
30 |
100,05 |
41 |
100,37 |
52 |
100,23 |
9 |
100,20 |
20 |
100,28 |
31 |
100,24 |
42 |
100,33 |
53 |
100,29 |
10 |
100,22 |
21 |
100,15 |
32 |
100,26 |
43 |
100,40 |
54 |
100,20 |
11 |
100,05 |
22 |
100,08 |
33 |
100,11 |
44 |
100,09 |
55 |
100,07 |
Вариант 3.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,10 |
11 |
100,22 |
21 |
100,22 |
31 |
100,19 |
41 |
100,28 |
2 |
100,25 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,25 |
3 |
100,24 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,33 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,26 |
44 |
100,25 |
5 |
100,32 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,35 |
7 |
100,14 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,09 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,27 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,23 |
49 |
100,19 |
10 |
100,22 |
20 |
100,15 |
30 |
100,26 |
40 |
100,40 |
50 |
100,20 |
Вариант 4.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
13 |
100,22 |
25 |
100,32 |
37 |
100,19 |
49 |
100,28 |
2 |
100,25 |
14 |
100,05 |
26 |
100,31 |
38 |
100,12 |
50 |
100,35 |
3 |
100,14 |
15 |
100,18 |
27 |
100,31 |
39 |
100,21 |
51 |
100,22 |
4 |
100,23 |
16 |
100,28 |
28 |
100, 19 |
40 |
100,26 |
52 |
100,25 |
5 |
100,32 |
17 |
100,10 |
29 |
100,21 |
41 |
100,16 |
53 |
100,27 |
6 |
100,27 |
18 |
100,12 |
30 |
100,23 |
42 |
100,17 |
54 |
100,35 |
7 |
100,24 |
19 |
100,25 |
31 |
100,15 |
43 |
100,00 |
55 |
100,29 |
8 |
100,21 |
20 |
100,18 |
32 |
100,15 |
44 |
100,37 |
56 |
100,23 |
9 |
100,20 |
21 |
100,28 |
33 |
100,24 |
45 |
100,33 |
57 |
100,27 |
10 |
100,22 |
22 |
100,15 |
34 |
100,26 |
46 |
100,32 |
58 |
100,20 |
11 |
100,15 |
23 |
100,18 |
35 |
100,11 |
47 |
100,19 |
59 |
100,17 |
12 |
100,17 |
24 |
100,16 |
36 |
100,19 |
48 |
100,14 |
60 |
100,18 |
Вариант 5.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
11 |
100,22 |
21 |
100,32 |
31 |
100,19 |
41 |
100,28 |
2 |
100,05 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,35 |
3 |
100,34 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,23 |
14 |
100,28 |
24 |
100, 29 |
34 |
100,26 |
44 |
100,25 |
5 |
100,32 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,25 |
7 |
100,24 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,29 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,17 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,33 |
49 |
100,29 |
10 |
100,00 |
20 |
100,15 |
30 |
100,26 |
40 |
100,40 |
50 |
100,20 |
Вариант 6.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
12 |
100,22 |
23 |
100,32 |
34 |
100,19 |
45 |
100,28 |
2 |
100,35 |
13 |
100,05 |
24 |
100,31 |
35 |
100,12 |
46 |
100,35 |
3 |
100,34 |
14 |
100,18 |
25 |
100,31 |
36 |
100,10 |
47 |
100,22 |
4 |
100,33 |
15 |
100,28 |
26 |
100, 09 |
37 |
100,26 |
48 |
100,25 |
5 |
100,12 |
16 |
100,10 |
27 |
100,21 |
38 |
100,16 |
49 |
100,27 |
6 |
100,17 |
17 |
100,12 |
28 |
100,23 |
39 |
100,17 |
50 |
100,35 |
7 |
100,24 |
18 |
100,25 |
29 |
100,15 |
40 |
100,00 |
51 |
100,29 |
8 |
100,21 |
19 |
100,18 |
30 |
100,05 |
41 |
100,37 |
52 |
100,23 |
9 |
100,20 |
20 |
100,28 |
31 |
100,24 |
42 |
100,33 |
53 |
100,29 |
10 |
100,12 |
21 |
100,15 |
32 |
100,26 |
43 |
100,20 |
54 |
100,20 |
11 |
100,25 |
22 |
100,28 |
33 |
100,11 |
44 |
100,19 |
55 |
100,17 |
Вариант 7.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,30 |
11 |
100,22 |
21 |
100,22 |
31 |
100,19 |
41 |
100,18 |
2 |
100,25 |
12 |
100,13 |
22 |
100,31 |
32 |
100,12 |
42 |
100,25 |
3 |
100,24 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,33 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,29 |
44 |
100,25 |
5 |
100,32 |
15 |
100,14 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,25 |
7 |
100,14 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,09 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,27 |
48 |
100,23 |
9 |
100,20 |
19 |
100,19 |
29 |
100,24 |
39 |
100,23 |
49 |
100,16 |
10 |
100,22 |
20 |
100,15 |
30 |
100,26 |
40 |
100,40 |
50 |
100,20 |
Вариант 8.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,13 |
12 |
100,22 |
23 |
100,32 |
34 |
100,19 |
45 |
100,28 |
2 |
100,35 |
13 |
100,05 |
24 |
100,31 |
35 |
100,12 |
46 |
100,35 |
3 |
100,34 |
14 |
100,18 |
25 |
100,31 |
36 |
100,10 |
47 |
100,22 |
4 |
100,14 |
15 |
100,28 |
26 |
100, 09 |
37 |
100,26 |
48 |
100,25 |
5 |
100,22 |
16 |
100,10 |
27 |
100,21 |
38 |
100,16 |
49 |
100,27 |
6 |
100,17 |
17 |
100,12 |
28 |
100,23 |
39 |
100,17 |
50 |
100,35 |
7 |
100,24 |
18 |
100,25 |
29 |
100,15 |
40 |
100,00 |
51 |
100,29 |
8 |
100,21 |
19 |
100,18 |
30 |
100,05 |
41 |
100,37 |
52 |
100,23 |
9 |
100,20 |
20 |
100,28 |
31 |
100,24 |
42 |
100,23 |
53 |
100,29 |
10 |
100,22 |
21 |
100,15 |
32 |
100,26 |
43 |
100,40 |
54 |
100,25 |
11 |
100,05 |
22 |
100,08 |
33 |
100,13 |
44 |
100,09 |
55 |
100,14 |
Вариант 9.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,30 |
11 |
100,22 |
21 |
100,22 |
31 |
100,19 |
41 |
100,28 |
2 |
100,25 |
12 |
100,13 |
22 |
100,31 |
32 |
100,12 |
42 |
100,25 |
3 |
100,24 |
13 |
100,18 |
23 |
100,31 |
33 |
100,17 |
43 |
100,22 |
4 |
100,33 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,26 |
44 |
100,25 |
5 |
100,32 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,19 |
46 |
100,31 |
7 |
100,14 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,09 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,27 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,23 |
49 |
100,19 |
10 |
100,22 |
20 |
100,15 |
30 |
100,26 |
40 |
100,30 |
50 |
100,20 |
Вариант 10.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,22 |
13 |
100,22 |
25 |
100,32 |
37 |
100,19 |
49 |
100,28 |
2 |
100,21 |
14 |
100,05 |
26 |
100,31 |
38 |
100,12 |
50 |
100,36 |
3 |
100,14 |
15 |
100,18 |
27 |
100,31 |
39 |
100,21 |
51 |
100,22 |
4 |
100,23 |
16 |
100,28 |
28 |
100, 19 |
40 |
100,26 |
52 |
100,25 |
5 |
100,31 |
17 |
100,14 |
29 |
100,21 |
41 |
100,16 |
53 |
100,27 |
6 |
100,27 |
18 |
100,12 |
30 |
100,23 |
42 |
100,17 |
54 |
100,35 |
7 |
100,24 |
19 |
100,25 |
31 |
100,31 |
43 |
100,00 |
55 |
100,29 |
8 |
100,21 |
20 |
100,18 |
32 |
100,15 |
44 |
100,34 |
56 |
100,23 |
9 |
100,20 |
21 |
100,28 |
33 |
100,24 |
45 |
100,33 |
57 |
100,27 |
10 |
100,22 |
22 |
100,15 |
34 |
100,26 |
46 |
100,32 |
58 |
100,20 |
11 |
100,15 |
23 |
100,18 |
35 |
100,11 |
47 |
100,19 |
59 |
100,17 |
12 |
100,17 |
24 |
100,16 |
36 |
100,19 |
48 |
100,14 |
60 |
100,18 |
Вариант 11.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,14 |
11 |
100,22 |
21 |
100,32 |
31 |
100,19 |
41 |
100,28 |
2 |
100,27 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,09 |
3 |
100,31 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,19 |
14 |
100,28 |
24 |
100, 29 |
34 |
100,26 |
44 |
100,25 |
5 |
100,22 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,35 |
7 |
100,24 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,29 |
8 |
100,21 |
18 |
100,18 |
28 |
100,25 |
38 |
100,07 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,13 |
49 |
100,29 |
10 |
100,27 |
20 |
100,15 |
30 |
100,21 |
40 |
100,30 |
50 |
100,17 |
Вариант 12.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,07 |
12 |
100,22 |
23 |
100,32 |
34 |
100,19 |
45 |
100,28 |
2 |
100,24 |
13 |
100,13 |
24 |
100,31 |
35 |
100,12 |
46 |
100,35 |
3 |
100,09 |
14 |
100,18 |
25 |
100,31 |
36 |
100,10 |
47 |
100,22 |
4 |
100,33 |
15 |
100,28 |
26 |
100, 09 |
37 |
100,26 |
48 |
100,25 |
5 |
100,31 |
16 |
100,10 |
27 |
100,21 |
38 |
100,16 |
49 |
100,26 |
6 |
100,17 |
17 |
100,12 |
28 |
100,23 |
39 |
100,17 |
50 |
100,35 |
7 |
100,24 |
18 |
100,22 |
29 |
100,15 |
40 |
100,00 |
51 |
100,19 |
8 |
100,21 |
19 |
100,18 |
30 |
100,05 |
41 |
100,27 |
52 |
100,23 |
9 |
100,20 |
20 |
100,27 |
31 |
100,24 |
42 |
100,33 |
53 |
100,29 |
10 |
100,22 |
21 |
100,15 |
32 |
100,26 |
43 |
100,38 |
54 |
100,20 |
11 |
100,21 |
22 |
100,18 |
33 |
100,11 |
44 |
100,09 |
55 |
100,14 |
Вариант 13.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,10 |
11 |
100,22 |
21 |
100,22 |
31 |
100,19 |
41 |
100,28 |
2 |
100,25 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,25 |
3 |
100,24 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,33 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,26 |
44 |
100,25 |
5 |
100,32 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,35 |
7 |
100,14 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,09 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,27 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,23 |
49 |
100,19 |
10 |
100,22 |
20 |
100,15 |
30 |
100,26 |
40 |
100,40 |
50 |
100,20 |
Вариант 14.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,17 |
13 |
100,22 |
25 |
100,32 |
37 |
100,19 |
49 |
100,28 |
2 |
100,23 |
14 |
100,05 |
26 |
100,31 |
38 |
100,12 |
50 |
100,36 |
3 |
100,14 |
15 |
100,18 |
27 |
100,31 |
39 |
100,21 |
51 |
100,22 |
4 |
100,23 |
16 |
100,28 |
28 |
100, 29 |
40 |
100,26 |
52 |
100,25 |
5 |
100,31 |
17 |
100,24 |
29 |
100,21 |
41 |
100,16 |
53 |
100,27 |
6 |
100,27 |
18 |
100,12 |
30 |
100,23 |
42 |
100,17 |
54 |
100,35 |
7 |
100,38 |
19 |
100,25 |
31 |
100,31 |
43 |
100,00 |
55 |
100,29 |
8 |
100,21 |
20 |
100,18 |
32 |
100,15 |
44 |
100,34 |
56 |
100,23 |
9 |
100,26 |
21 |
100,28 |
33 |
100,24 |
45 |
100,33 |
57 |
100,27 |
10 |
100,22 |
22 |
100,15 |
34 |
100,26 |
46 |
100,32 |
58 |
100,20 |
11 |
100,15 |
23 |
100,18 |
35 |
100,11 |
47 |
100,19 |
59 |
100,17 |
12 |
100,13 |
24 |
100,19 |
36 |
100,29 |
48 |
100,14 |
60 |
100,18 |
Вариант 15.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,27 |
12 |
100,22 |
23 |
100,32 |
34 |
100,19 |
45 |
100,28 |
2 |
100,24 |
13 |
100,13 |
24 |
100,31 |
35 |
100,12 |
46 |
100,35 |
3 |
100,09 |
14 |
100,18 |
25 |
100,31 |
36 |
100,10 |
47 |
100,22 |
4 |
100,35 |
15 |
100,28 |
26 |
100, 29 |
37 |
100,26 |
48 |
100,25 |
5 |
100,31 |
16 |
100,17 |
27 |
100,31 |
38 |
100,36 |
49 |
100,26 |
6 |
100,07 |
17 |
100,12 |
28 |
100,23 |
39 |
100,17 |
50 |
100,35 |
7 |
100,24 |
18 |
100,22 |
29 |
100,15 |
40 |
100,00 |
51 |
100,19 |
8 |
100,21 |
19 |
100,18 |
30 |
100,05 |
41 |
100,27 |
52 |
100,33 |
9 |
100,24 |
20 |
100,27 |
31 |
100,24 |
42 |
100,31 |
53 |
100,29 |
10 |
100,08 |
21 |
100,15 |
32 |
100,26 |
43 |
100,28 |
54 |
100,24 |
11 |
100,21 |
22 |
100,18 |
33 |
100,18 |
44 |
100,14 |
55 |
100,23 |
Вариант 16.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,02 |
13 |
100,22 |
25 |
100,32 |
37 |
100,19 |
49 |
100,28 |
2 |
100,25 |
14 |
100,05 |
26 |
100,31 |
38 |
100,12 |
50 |
100,35 |
3 |
100,14 |
15 |
100,18 |
27 |
100,09 |
39 |
100,21 |
51 |
100,22 |
4 |
100,23 |
16 |
100,28 |
28 |
100, 19 |
40 |
100,26 |
52 |
100,25 |
5 |
100,32 |
17 |
100,10 |
29 |
100,21 |
41 |
100,16 |
53 |
100,27 |
6 |
100,27 |
18 |
100,12 |
30 |
100,23 |
42 |
100,17 |
54 |
100,35 |
7 |
100,34 |
19 |
100,25 |
31 |
100,15 |
43 |
100,00 |
55 |
100,29 |
8 |
100,29 |
20 |
100,18 |
32 |
100,15 |
44 |
100,37 |
56 |
100,23 |
9 |
100,23 |
21 |
100,28 |
33 |
100,24 |
45 |
100,23 |
57 |
100,07 |
10 |
100,22 |
22 |
100,15 |
34 |
100,26 |
46 |
100,32 |
58 |
100,20 |
11 |
100,15 |
23 |
100,18 |
35 |
100,11 |
47 |
100,19 |
59 |
100,17 |
12 |
100,27 |
24 |
100,26 |
36 |
100,19 |
48 |
100,14 |
60 |
100,18 |
Вариант 17.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
10 |
100,22 |
19 |
100,32 |
28 |
100,19 |
37 |
100,28 |
2 |
100,35 |
11 |
100,05 |
20 |
100,31 |
29 |
100,12 |
38 |
100,35 |
3 |
100,34 |
12 |
100,18 |
21 |
100,31 |
30 |
100,10 |
39 |
100,22 |
4 |
100,43 |
13 |
100,28 |
22 |
100, 09 |
31 |
100,26 |
40 |
100,25 |
5 |
100,42 |
14 |
100,10 |
23 |
100,21 |
32 |
100,16 |
41 |
100,27 |
6 |
100,17 |
15 |
100,12 |
24 |
100,23 |
33 |
100,17 |
42 |
100,35 |
7 |
100,24 |
16 |
100,25 |
25 |
100,15 |
34 |
100,00 |
43 |
100,29 |
8 |
100,21 |
17 |
100,18 |
26 |
100,05 |
35 |
100,37 |
44 |
100,23 |
9 |
100,20 |
18 |
100,28 |
27 |
100,24 |
36 |
100,33 |
45 |
100,29 |
Вариант 18.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
11 |
100,22 |
21 |
100,32 |
31 |
100,19 |
41 |
100,28 |
2 |
100,35 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,35 |
3 |
100,34 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,43 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,26 |
44 |
100,25 |
5 |
100,42 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,35 |
7 |
100,24 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,29 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,37 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,33 |
49 |
100,29 |
10 |
100,22 |
20 |
100,15 |
30 |
100,26 |
40 |
100,40 |
50 |
100,20 |
Вариант 19.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,10 |
12 |
100,22 |
23 |
100,22 |
34 |
100,19 |
45 |
100,28 |
2 |
100,25 |
13 |
100,05 |
24 |
100,31 |
35 |
100,12 |
46 |
100,25 |
3 |
100,24 |
14 |
100,18 |
25 |
100,31 |
36 |
100,10 |
47 |
100,22 |
4 |
100,33 |
15 |
100,28 |
26 |
100, 09 |
37 |
100,26 |
48 |
100,25 |
5 |
100,32 |
16 |
100,10 |
27 |
100,21 |
38 |
100,16 |
49 |
100,27 |
6 |
100,17 |
17 |
100,12 |
28 |
100,23 |
39 |
100,17 |
50 |
100,35 |
7 |
100,14 |
18 |
100,25 |
29 |
100,15 |
40 |
100,00 |
51 |
100,09 |
8 |
100,21 |
19 |
100,18 |
30 |
100,05 |
41 |
100,27 |
52 |
100,23 |
9 |
100,20 |
20 |
100,28 |
31 |
100,24 |
42 |
100,23 |
53 |
100,19 |
10 |
100,22 |
21 |
100,15 |
32 |
100,26 |
43 |
100,40 |
54 |
100,20 |
11 |
100,05 |
22 |
100,31 |
33 |
100,07 |
44 |
100,23 |
55 |
100,11 |
Вариант 20.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
12 |
100,22 |
23 |
100,32 |
34 |
100,19 |
45 |
100,28 |
2 |
100,25 |
13 |
100,05 |
24 |
100,31 |
35 |
100,12 |
46 |
100,35 |
3 |
100,14 |
14 |
100,18 |
25 |
100,31 |
36 |
100,21 |
47 |
100,22 |
4 |
100,23 |
15 |
100,28 |
26 |
100, 19 |
37 |
100,26 |
48 |
100,25 |
5 |
100,32 |
16 |
100,10 |
27 |
100,21 |
38 |
100,16 |
49 |
100,27 |
6 |
100,27 |
17 |
100,12 |
28 |
100,23 |
39 |
100,17 |
50 |
100,35 |
7 |
100,24 |
18 |
100,25 |
29 |
100,15 |
40 |
100,00 |
51 |
100,29 |
8 |
100,21 |
19 |
100,18 |
30 |
100,15 |
41 |
100,37 |
52 |
100,23 |
9 |
100,20 |
20 |
100,28 |
31 |
100,24 |
42 |
100,33 |
53 |
100,27 |
10 |
100,22 |
21 |
100,15 |
32 |
100,26 |
43 |
100,32 |
54 |
100,20 |
11 |
100,15 |
22 |
100,18 |
33 |
100,11 |
44 |
100,19 |
55 |
100,17 |
Вариант 21.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
10 |
100,22 |
19 |
100,32 |
28 |
100,19 |
37 |
100,28 |
2 |
100,05 |
11 |
100,05 |
20 |
100,31 |
29 |
100,12 |
38 |
100,35 |
3 |
100,34 |
12 |
100,18 |
21 |
100,31 |
30 |
100,10 |
39 |
100,22 |
4 |
100,23 |
13 |
100,28 |
22 |
100, 29 |
31 |
100,26 |
40 |
100,25 |
5 |
100,32 |
14 |
100,10 |
23 |
100,21 |
32 |
100,16 |
41 |
100,27 |
6 |
100,17 |
15 |
100,12 |
24 |
100,23 |
33 |
100,17 |
42 |
100,25 |
7 |
100,24 |
16 |
100,25 |
25 |
100,15 |
34 |
100,00 |
43 |
100,29 |
8 |
100,21 |
17 |
100,18 |
26 |
100,05 |
35 |
100,17 |
44 |
100,23 |
9 |
100,20 |
18 |
100,28 |
27 |
100,24 |
36 |
100,33 |
45 |
100,29 |
Вариант 22.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,12 |
11 |
100,22 |
21 |
100,32 |
31 |
100,19 |
41 |
100,28 |
2 |
100,35 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,35 |
3 |
100,34 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,33 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,26 |
44 |
100,25 |
5 |
100,12 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,35 |
7 |
100,24 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,29 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,37 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,33 |
49 |
100,29 |
10 |
100,12 |
20 |
100,15 |
30 |
100,26 |
40 |
100,20 |
50 |
100,20 |
Вариант 23.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,30 |
10 |
100,22 |
19 |
100,22 |
28 |
100,19 |
37 |
100,18 |
2 |
100,25 |
11 |
100,13 |
20 |
100,31 |
29 |
100,12 |
38 |
100,25 |
3 |
100,24 |
12 |
100,18 |
21 |
100,31 |
30 |
100,10 |
39 |
100,22 |
4 |
100,33 |
13 |
100,28 |
22 |
100, 09 |
31 |
100,29 |
40 |
100,25 |
5 |
100,32 |
14 |
100,14 |
23 |
100,21 |
32 |
100,16 |
41 |
100,27 |
6 |
100,17 |
15 |
100,12 |
24 |
100,23 |
33 |
100,17 |
42 |
100,25 |
7 |
100,14 |
16 |
100,25 |
25 |
100,15 |
34 |
100,00 |
43 |
100,09 |
8 |
100,21 |
17 |
100,18 |
26 |
100,05 |
35 |
100,27 |
44 |
100,23 |
9 |
100,20 |
18 |
100,19 |
27 |
100,24 |
36 |
100,23 |
45 |
100,16 |
Вариант 24.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,13 |
11 |
100,22 |
21 |
100,32 |
31 |
100,19 |
41 |
100,28 |
2 |
100,35 |
12 |
100,05 |
22 |
100,31 |
32 |
100,12 |
42 |
100,35 |
3 |
100,34 |
13 |
100,18 |
23 |
100,31 |
33 |
100,10 |
43 |
100,22 |
4 |
100,14 |
14 |
100,28 |
24 |
100, 09 |
34 |
100,26 |
44 |
100,25 |
5 |
100,22 |
15 |
100,10 |
25 |
100,21 |
35 |
100,16 |
45 |
100,27 |
6 |
100,17 |
16 |
100,12 |
26 |
100,23 |
36 |
100,17 |
46 |
100,35 |
7 |
100,24 |
17 |
100,25 |
27 |
100,15 |
37 |
100,00 |
47 |
100,29 |
8 |
100,21 |
18 |
100,18 |
28 |
100,05 |
38 |
100,37 |
48 |
100,23 |
9 |
100,20 |
19 |
100,28 |
29 |
100,24 |
39 |
100,23 |
49 |
100,29 |
10 |
100,22 |
20 |
100,15 |
30 |
100,26 |
40 |
100,40 |
50 |
100,25 |
Вариант 25.
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
№п/п |
D,мм |
1 |
100,30 |
10 |
100,22 |
19 |
100,22 |
28 |
100,19 |
37 |
100,28 |
2 |
100,25 |
11 |
100,13 |
20 |
100,31 |
29 |
100,12 |
38 |
100,25 |
3 |
100,24 |
12 |
100,18 |
21 |
100,31 |
30 |
100,17 |
39 |
100,22 |
4 |
100,33 |
13 |
100,28 |
22 |
100, 09 |
31 |
100,26 |
40 |
100,25 |
5 |
100,32 |
14 |
100,10 |
23 |
100,21 |
32 |
100,16 |
41 |
100,27 |
6 |
100,17 |
15 |
100,12 |
24 |
100,23 |
33 |
100,19 |
42 |
100,31 |
7 |
100,14 |
16 |
100,25 |
25 |
100,15 |
34 |
100,00 |
43 |
100,09 |
8 |
100,21 |
17 |
100,18 |
26 |
100,05 |
35 |
100,27 |
44 |
100,23 |
9 |
100,20 |
18 |
100,28 |
27 |
100,24 |
36 |
100,23 |
45 |
100,19 |
