Міністерство освіти і науки, молоді та спорту України

Вінницький національний технічний університет

Інститут радіотехніки, зв’язку та приладобудування

Кафедра ТКСТБ

Звіт

з лабораторної роботи №1

на тему: “ Дослідження прикордонного маршрутизатора у глобальній мережі Інтернету”

Виконали ст. гр. ТКт-08:

Мазілов О.

Шевчук В.

Паламарчув І.

Перевірив:

доц. Гикавий В.А.

Вінниця 2012

Дослідження прикордонного маршрутизатора у глобальній мережі Інтернет.

Хід роботи:

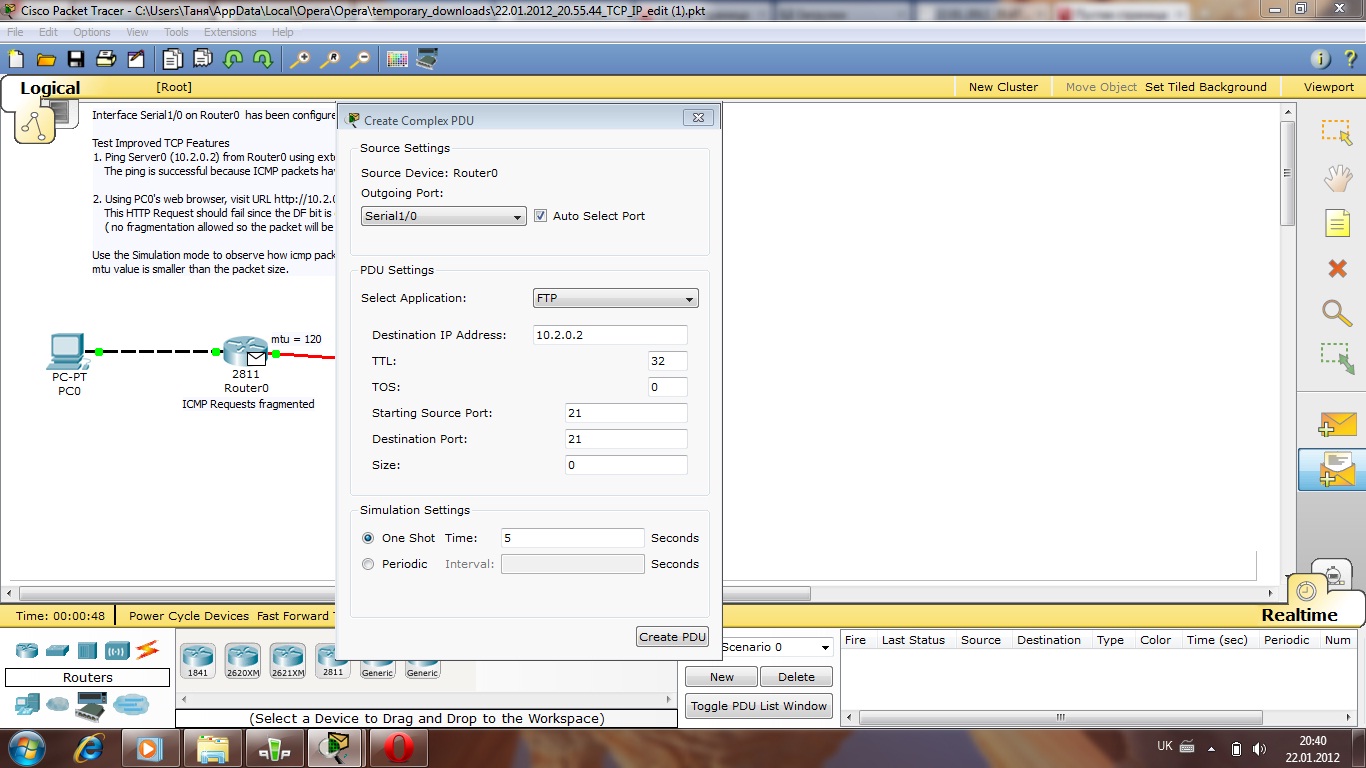

Рис. 1 налаштування мережі для FTP

Рис. 2 передача пакетів на канальному рівні FTP

Рис. 3 налаштування мережі для HTTP

Рис.4 передача пакетів на канальному рівні HTTP

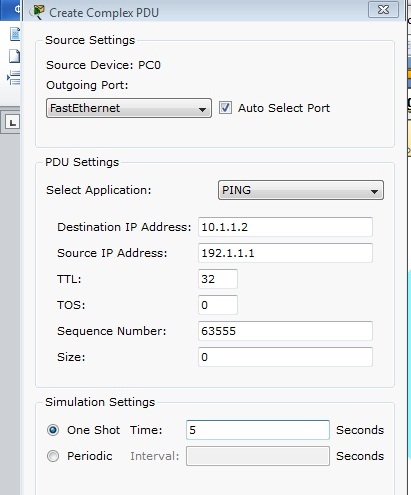

Рис.5 налаштування для PING

Рис.6 передача пакетів на канальному рівні PING

Рис.7 налаштування із застосуванням прикордонного маршрутизатора для PING

Рис.8 передача пакетів із застосуванням прикордонного маршрутизатора для PING

Рис.9 налаштування із застосуванням прикордонного маршрутизатора для TELNET

Рис.10 передача пакетів із застосуванням прикордонного маршрутизатора для TELNET

1.Принципи роботи Internet

Інтернет — це добровільне і слабоструктуроване об'єднання тисяч мереж і мільйонів комп'ютерів по всьому світу, що дозволяє обмінюватися інформацією між ними.

Метафора «інформаційна супермагістраль» (information superhighway) визначає Інтернет достатньо точно. Уявіть собі величезний мегаполіс, наприклад, Нью-Йорк. Декілька основних ліній метро перетинаються між собою, утворюючи кістяк транспортної системи міста. Від станцій метро відходять автобуси, пароми і приміські електрички, які покривають всю площу мегаполісу і здатні доставити вас в будь-яке місце.

У Інтернет основні лінії, по яких інформація передається з кінця в кінець країни, об'єднуються під загальним поняттям хребта (backbone). Хребет Інтернет формується з мереж великих телекомунікаційних компаній, таких як GTE, MCI, Sprint, UUNet і America Online. Сполучені один з одним, ці мережі є надшвидкісною магістраллю, що перетинає США і що тягнеться до Європи, Азії і до інших континентів.

Слід зазначити, що розвиток Інтернет в різних географічних точках може сильно відрізнятися. У Америці лінії мережі перетинаються так часто, що при відмові якогось вузла або з'єднання завжди знайдеться інший шлях для передачі даних. У інших країнах мережа може бути розвинена гірше, а значить, більш вразлива до пошкоджень та відмов.

У Сполучених Штатах є п'ять точок, куди сходяться всі основні магістралі Інтернет (на зразок того, як всі потяги в колишньому СРСР сходилися до Москви). Ці точки розташовані в Сан-Франциско, Сан-Хосе, Чікаго, Нью-Йорку і Вашингтоні. Три з них прийнято називати NAP (Network Access Point - точка доступу до мережі), а дві інші - МАЕ (Metropolitan Area Exchange - мережева станція мегаполісу), проте функція і у тих, і у інших одна і та ж: за допомогою високопродуктивного мережевого устаткування сполучати хребет з місцевими мережами. Ці мережі належать дрібнішим компаніям (провайдерам), які у свою чергу, продають доступ до Інтернет своїм локальним клієнтам - фірмам і приватним особам.

Провайдер - це організація, яка надає користувачам доступ в Інтернет. Функція Internet полягає не лише в тому, щоб зв'язати комп'ютери один з одним. Основне завдання Internet - забезпечити користувача необхідною інформацією і послугами для цього використовується технологія клієнт/сервер (англ. client/server). Клієнт - це програма, що приймає інформації і послуги, які надаються іншими програмами - серверами. Клієнти виступають у ролі споживачів, а сервери - у ролі постачальників. Комп'ютери, на яких запускають програми-сервери, повинні мати досить потужні ресурси, оскільки їм доводиться «пропускати через себе» великі обсяги інформації. Будь-який комп'ютер мережі може виступити в ролі клієнта, якщо на ньому буде запущена якась програма-клієнт.

Назва Internet (від англ. inter — між, net — мережа) говорить сама за себе: це мережа мереж. Вона забезпечує обмін інформацією між комп'ютерами, що входять до неї, незалежно від їх типу й операційної системи, що на них встановлена. Щоб усі комп'ютери мережі «розуміли» один одного, вони мають дотримуватися єдиного набору правил, що визначають спосіб обміну інформацією. Такий набір правил називається протоколом.

Протокол — це сукупність правил обміну інформацією між комп'ютерами, встановлених за взаємною угодою.

Усі комп'ютери, що підключені до Internet, повинні використовувати однаковий протокол. Нині для зв'язку в Internet використовується протокол TCP/IP, розроблений у 1983р. Дата його створення вважається днем народження Internet, оскільки вперше з'явилася можливість включити в процес обміну інформацією різні мережі, кожна з яких використовує свій спосіб передачі інформації.

У основі роботи Інтернет лежить мережевий протокол TCP/IP - загальноприйнята система кодування, що дозволяє комп'ютерам обмінюватися даними по мережі в зрозумілій один для одного формі. Як неважко відмітити, термін TCP/IP складається з двох частин: TCP (Transmission Control Protocol - протокол управління передачею даних) і IP (Internet Protocol - протокол Інтернет). Кожен комп'ютер в мережі «розуміє» ці два протоколи і використовує їх для передачі даних за певним маршрутом. Спочатку TCP розбиває інформацію - електронний лист, HTML-документ або що-небудь ще - на невеликі фрагменти, які називають пакетами. Кожний з пакетів поміщується в «електронний конверт» з адресами одержувача і відправника. Тепер до справи береться IP-протокол, який повинен визначити, як краще всього доставити електронний пакет з пункту А в пункт В. Для кожного пакету окремо він знаходить шлях, що проходить через ряд маршрутизаторів, - подібно тому, як звичайні листи на шляху від відправника до одержувача проходять через декілька поштових відділень.

Маршрутизатор аналізує адресу одержувача і передає пакет наступному маршрутизатору, розташованому в потрібному напрямі. Якщо ваш електронний лист було розбито на декілька пакетів, кожний з них міг дістатися до місця призначення по своєму маршруту. Проте ви про це так і не дізнаєтеся, оскільки при їх отриманні в кінцевому пункті знову вступає в справу TCP-протокол. Він переконується, що всі пакети дійшли непошкодженими, а потім збирає з них первинне повідомлення.

TCP/IP - це найважливіший зі всієї безлічі протоколів Інтернет.Часто термін TCP/IP використовується для опису додаткових протоколів, включаючи SMTP (Simple Mail Transfer Protocol - простий протокол для передачі пошти), FTP (File Transfer Protocol - протокол передачі файлів) і Telnet.

2.EGP
