Приклад.
На вогневій позиції батарея 122-мм гаубиць Д-30. Висота вогневої позиції = 110 м. Дирекційний кут основного напрямку стрільби
= 18–00. Снаряди з підривником РГМ-2. Партія 6-0-00. = -1,2% , температура зарядів мінус - 18°С. Зі штабу дивізіону одержаний бюле-тень „Метеосередній”: „Метео 1101 – 09093 – 0150 – 01283 – 0201– 824212 – 0401 – 824212 – 0802 – 804113 – 1202 – 784013 – 1603 – 783913 – 2003–773815 – 2404 – 763816 – 3005 – 763716 – 4005 – 753616 – ...”
Розрахувати сумарні поправки для заряду повного на дальності 8, 11 і 14 км в основному напрямку з використанням бланка розрахунку поправок. Порядок роботи:

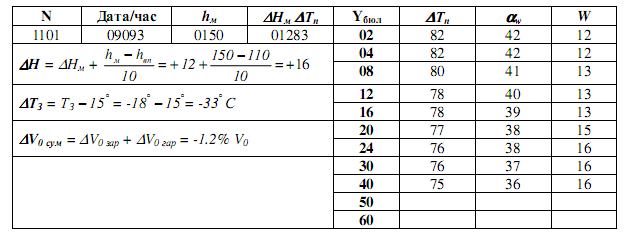

1 Вписуються в бланк дані умов стрільби та табличні поправки:
- бюлетень „Метеосередній”;
- висота ВП;
- температура заряду;
- відхилення початкової швидкості снаряда для основної гармати;
- номер заряду та дирекційний кут напрямку стрільби;
- опорні дальності для розрахунку поправок;
- групи бюлетеня щодо дальностей стрільби (висота входу в метеобюлетень з ТС);
- табличні поправки (з ТС).
2 Визначаються і вписуються в бланк відхилення умов стрільби:
- бокова складова вітру Wz ;
- поздовжня складова вітру Wx ;
- приведене до висоти ВП відхилення тиску Н;
- балістичне відхилення температури повітря Т;
- відхилення температури заряду Тз;
- сумарне відхилення початкової швидкості .
3 Визначаються для кожної опорної дальності поправки напрямку, дальності формулами.
4 Будується ГРП.

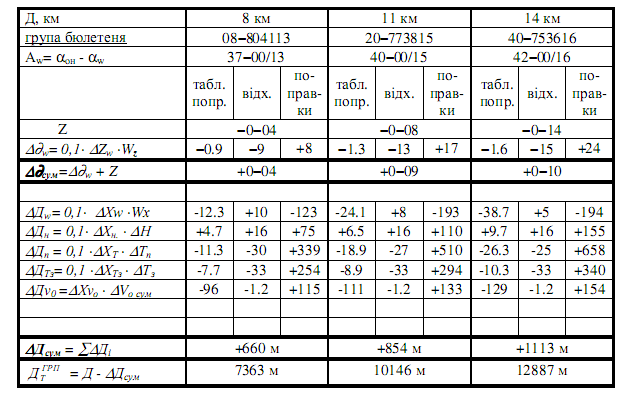

Бланк розрахунку сумарних поправок
Побудова грп
За отриманими сумарними поправками дальності, напрямку будують графік розрахованих поправок на лінійці дальності ПУВ або на папері. Застосування ГРП за умови ручного розрахунку набагато спрощує і прискорює розрахунок установок для стрільби. В основу побудови графіка розрахованих поправок покладене припущення про те, що табличні поп-равки на зміну метеорологічних і балістичних умов стрільби між опор-ними дальностями змінюються за лінійним законом, тобто пропорційно зміні дальності, а поправки по напрямку не змінюються за зміною напрямку стрільби в межах ± 3 – 00.
Побудова грп на папері
1. На папері проводять дві взаємно перпендикулярні лінії (зліва і знизу аркуша) й оцифровують у масштабі: 5 клітинок на 100м поправки дальності і 10 клітинок на 1000м дальності стрільби (вертикальна лінія – поправки дальності, горизонтальна – дальність стрільби).
2. Визначають значення топографічних дальностей для побудови ГРП (можна взяти з бланка) як різницю дальності, для якої розраховувалися поправки, і отриманої поправки на цю дальність (зі своїм знаком):
=
Графік розрахованих поправок
3-ї батареї 122-мм Г Д-30 9.30 09.12.09 р.
С наряд ОФ-462Ж. Заряд ПОВНИЙ

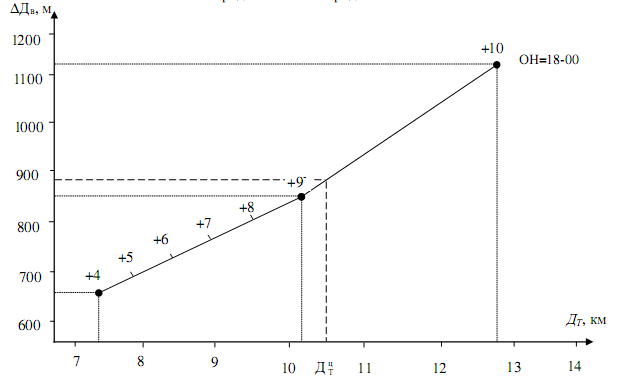

Рисунок – графік розрахованих поправок
Топографічні дальності дозволяється округляти до 100 м.
3 Наносять точки відповідно до значень розрахованих поправок і дальностей топографічним, обводять їх олівцем та з’єднують їх між собою прямою лінією. Над точками надписують значення поправок за напрямком.
