Функции мас-уровня и форматы кадров
Функции МАС-уровня
В соответствии со стандартами IEEE 802 канальный уровень в локальных сетях состоит из двух подуровней - LLC и МАС. Стандарт FDDI не вводит свое определение подуровня LLC, а использует его сервисы, описанные в документе IEEE 802.2 LLC.
Подуровень МАС выполняет в технологии FDDI следующие функции:
Поддерживает сервисы для подуровня LLC.
Формирует кадр определенного формата.
Управляет процедурой передачи токена.
Управляет доступом станции к среде.
Адресует станции в сети.
Копирует кадры, предназначенные для данной станции, в буфер и уведомляет подуровень LLC и блок управления станцией SMT о прибытии кадра.
Генерирует контрольную последовательность кадра (CRC) и проверяет ее у всех кадров, циркулирующих по кольцу.
Удаляет из кольца все кадры, которые сгенерировала данная станция.
Управляет таймерами, которые контролируют логическую работу кольца - таймером удержания токена, таймером оборота токена и т.д.
Ведет ряд счетчиков событий, что помогает обнаружить и локализовать неисправности.
Определяет механизмы, используемые кольцом для реакции на ошибочные ситуации - повреждение кадра, потерю кадра, потерю токена и т.д.
Форматы кадра и токена

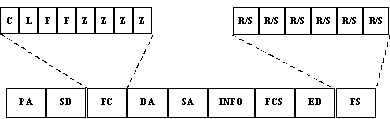

По сети FDDI информация передается в форме двух блоков данных: кадра и токена. Формат кадра FDDI представлен на рисунке 6.
Рис. 6. Формат кадра FDDI
Рассмотрим назначение полей кадра:
Преамбула (Preamble, PA). Любой кадр должен предваряться преамбулой, состоящей как минимум из 16 символов Idle (I). Эта последовательность предназначена для вхождения в синхронизм генератора, обеспечивающего прием последующих символов кадра.
Начальный ограничитель (Starting Delimiter, SD). Состоит из символов, которые позволяют однозначно определить границы для остальных символов кадра.
Поле управления (Frame Control, FC). Идентифицирует тип кадра и детали работы с ним. Имеет 8-ми битовый формат и передается с помощью двух символов. Состоит из подполей, обозначаемых как CLFFZZZZ, которые имеют следующее назначение:
С - говорит о том, какой тип трафика переносит кадр - синхронный (значение 1) или асинхронный (значение 0).
L - определяет длину адреса кадра, который может состоять из 2-х байт или из 6-ти байт.
FF - тип кадра, может иметь значение 01 для обозначения кадра LLC (пользовательские данные) или 00 для обозначения служебного кадра MAC-уровня. Служебными кадрами МАС-уровня являются кадры трех типов - кадры процедуры инициализации кольца Claim Frame, кадры процедуры сигнализации о логической неисправности Beacon Frame и кадры процедуры управления кольцом SMT Frame.
ZZZZ - детализирует тип кадра.
Адрес назначения (Destination Address, DA) - идентифицирует станцию (уникальный адрес) или группу станций (групповой адрес), которой(ым) предназначен кадр. Может состоять из 2-х или 6-ти байт.
Адрес источника (Source Address, SA) - идентифицирует станцию, сгенерировавшую данный кадр. Поле должно быть той же длины, что и поле адреса назначения.
Информация (INFO) - содержит информацию, относящуюся к операции, указанной в поле управления. Поле может иметь длину от 0 до 4478 байт (от 0 до 8956 символов). Стандарт FDDI допускает размещение в этом поле маршрутной информации алгоритма Source Routing, определенной в стандарте 802.5. При этом в два старших бита поля адреса источника SA помещается комбинация 102 - групповой адрес, комбинация, не имеющая смысла для адреса источника, а обозначающая присутствие маршрутной информации в поле данных.
Контрольная последовательность (Frame Check Sequence, FCS) - содержит 32-х битную последовательность, вычисленную по стандартному методу CRC-32, принятому и для других протоколов IEEE 802. Контрольная последовательность охватывает поля FC, DA, SA, INFO и FCS.
Конечный ограничитель (Ending Delimiter, ED) - содержит единственный символ Terminate (T), обозначающий границу кадра. Однако за ним располагаются еще признаки статуса кадра.
Статус кадра (Frame Status, FS). Первые три признака в поле статуса должны быть индикаторами ошибки (Error, E), распознавания адреса (Address recognized, A) и копирования кадра (Frame Copied, C). Каждый из этих индикаторов кодируется одним символом, причем нулевое состояние индикатора обозначается символом Reset (R), а единичное - Set (S). Стандарт позволяет производителям оборудования добавлять свои индикаторы после трех обязательных.
На рисунке 7 показан формат токена.
Рис. 7. Формат токена
