1. Основные понятия перспективы. Метод проекций.
Перспектива (от лат. perspicere– смотреть сквозь) – наука об изображении пространственных предметов на плоскости или какой-либо поверхности в соответствии с теми кажущимися сокращениями их размеров, изменениями очертаний формы и светотеневых отношений, которые наблюдаются в натуре.
Перспективой можно назвать учение о методах изображений, соответствующих зрительному восприятию.
Воздушная перспектива – изменение тоновых отношений под влиянием воздушной среды и освещения.
Линейная перспектива – построения перспективных изображений на вертикальной и наклонной плоскости.
Метод проекций – способ построения пространственных фигур на плоскости путем проецирования. Сущность метода заключается в следующем: проекцией всякой точки пространства является точка пересечения проецирующего луча, проведенного через проецируемую точку в некотором направлении, с плоскостью проекций.
Метод центрального проецирования – построение изображений пространственных фигур на плоскости или какой-либо поверхности с помощью прямых (проецирующих лучей), проведенных из одной точки, называемой центром проекций.
Метод параллельного проецирования – построение изображений пространственных фигур на плоскости или какой-либо поверхности с помощью прямых (проецирующих лучей), проведенных параллельно друг другу.
Основной закон линейной перспективы заключается в том, что предметы, имеющие одинаковые размеры и удаленные от зрителя на разное расстояние изображаются на картине неодинаково: чем дальше находится предмет, тем меньше будет на картине его изображение.
2. Проецирующий аппарат и его элементы.

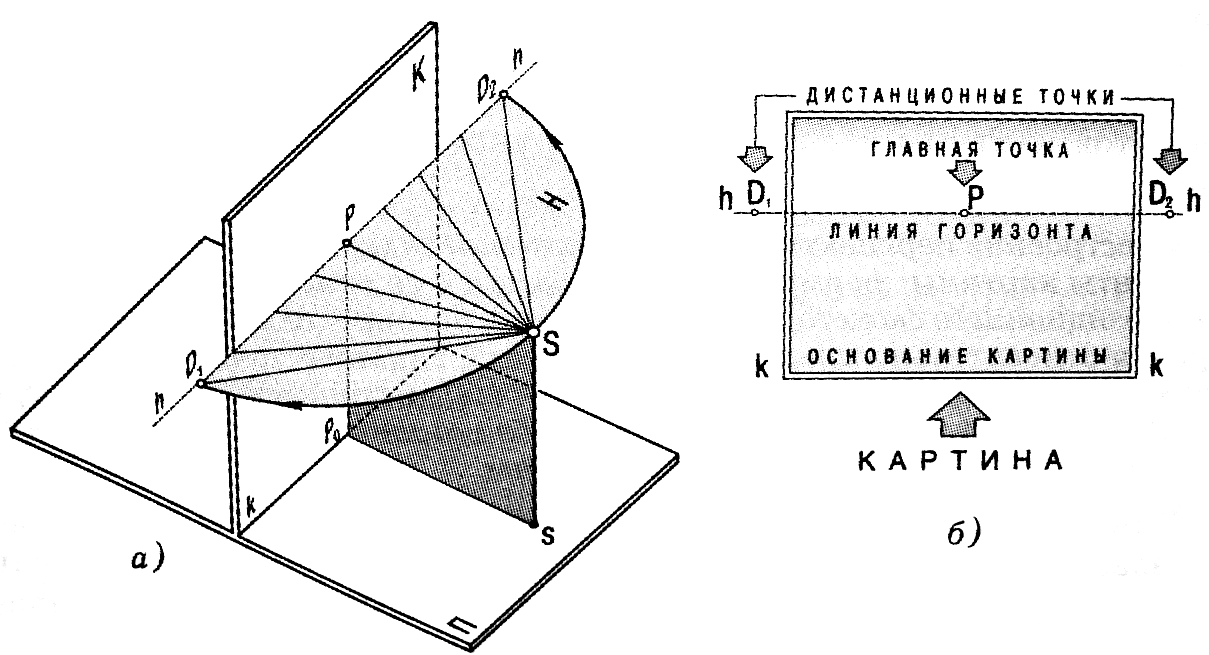

Предметная плоскость, П – горизонтальная плоскость, на которой помещается изображаемый предмет, зритель и картинная плоскость.
Картинная плоскость, или картина, К – вертикальная плоскость на которой получают перспективное изображение. Картина располагается перпендикулярно к предметной плоскости.
Основание картины, kk – линия пересечения картинной плоскости с предметной.
Точка зрения (центр проекций), S – точка, указывающая место, где помещается глаз рисующего относительно картины. Через точку зрения проводят проецирующие лучи к предмету и картине.
Точка стояния, s – основание перпендикуляра, проведенного из точки зрения на предметную плоскость. Точка стояния является вторичной или горизонтальной проекцией точки S на предметную плоскость.
Высота точки зрения, Ss – расстояние от точки зрения до предметной плоскости.
Главный луч зрения, SP – перпендикуляр, проведенный из точки зрения на картину. Главный луч зрения определяет расстояние зрителя до картины.
Главная точка картины, Р – точка пересечения главного луча зрения с картиной.
Плоскость горизонта, Н – плоскость, параллельная предметной плоскости и проходящая через главный луч зрения.
Линия горизонта, hh – линия пересечения плоскости горизонта с плоскостью картины.
Дистанционные точки, D1 и D2 – точки, расположенные на линии горизонта по обе стороны от точки Р на расстоянии, равном длине главного луча зрения.
Главная линия картины (линия главного вертикала) Рр0 – прямая линия, образованная от пересечения плоскости главного луча с картиной. Главная линия делит картину на правую и левую стороны.
Плоскость главного луча зрения sSPp0 – плоскость, проходящая через главный луч зрения и расположенная перпендикулярная к картине и предметной плоскости.
Нейтральная плоскость, N – плоскость, проведенная через точку зрения параллельно картинной плоскости.
Предметное пространство – пространство, находящееся за картинной плоскостью. В предметном пространстве располагаются предметы для построения их перспективы.
Промежуточное пространство – пространство, заключенное между картиной и нейтральной плоскостью.
Мнимое пространство – безграничное пространство, расположенное от нейтральной плоскости за зрителем
Правило. Для построения перспективных изображений задают основные элементы картины: форму и размеры рамки с ее основанием, kk, исходя из композиционного замысла; линию горизонта, hh, определяющую высоту точки зрения относительно предметной плоскости; главную точку, Р, показывающую место, перед которым находится зритель; дистанционные точки, D1и D2, расположенные на линии горизонта по обе стороны от главной точки в соответствии с расстоянием зрителя до картины.
