Устройство аппарата рт-2сбр:
1 – воздуховод; 2 – патрон поглотительный ПП-СБР; 3 – лента стяжная;
4 – мешок вдоха МСБР; 5 – мешок выдоха МСБР-2; 6 – трубка вдоха;
7 – лицевая часть; 8 – коробка клапанная; 9 – трубка выдоха; 10 – тяга;
11 – щиток; 12 – теплоизолятор; 13 – ремень плечевой; 14 – ремень концевой; 15 – ремень поясной; 16 – свисток; 17 – пусковое устройство; 18 – датчик
отработки ДОР-2; 19 – корпус ранца; 20 – патрон регенеративный РП-СБР; 21 – мешок выдоха МСБР-1
Корпус ранца закрывается щитком 11, имеющим вентиляционные отверстия и удерживаемым на корпусе защелкой пружинной и петлями. На щитке размещена подвесная система аппарата, которая состоит из теплоизолятора 12 с ремнем поясным 15, двух плечевых ремней 13 с амортизирующими подушками, ремней концевых 14 с кольцом натяжным на конце и кольцом самозатягивающимся для фиксации ремней после регулировки по росту человека. Верхние концы плечевых ремней крепятся к щитку, а надетая на них пряжка крепится к верхней части корпуса аппарата. На левом концевом ремне крепится свисток сигнальный 16.
Принципиальная схема аппарата представлена на рисунке. Стрелками показано направление движения ГДС в системе аппарата при его работе.
7
6
5
4
3
2
1
18
17
16
15
14
13
12
11
10
9
8

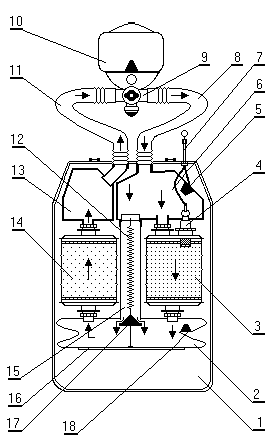

Принципиальная схема аппарата рт-2сбр:
1 – корпус ранца; 2 – мешок выдоха МСБР-1; 3 – регенеративный патрон РП-СБР; 4 – пусковое устройство; 5, 18 – пробка; 6 – мешок выдоха МСБР-2; 7 – тяга; 8 – трубка выдоха; 9 – коробка клапанная; 10 – лицевая часть; 11 – трубка вдоха; 12 – пружина; 13 – мешок вдоха МСБР; 14 – патрон поглотительный ПП-СБР; 15 – воздуховод; 16 – усилитель; 17 – клапан перепуска
Аппарат работает следующим образом. Предварительно извлекается пробка 18, закрывающая патрубок мешка выдоха МСБР-1 2, соединенного с выходным патрубком регенеративного патрона 3. С помощью тяги 7 извлекается пробка 5, закрывающая патрубок мешка выдоха МСБР-2 6, соединенного с входным патрубком регенеративного патрона 3. Одновременно приводится в действие пусковое устройство 4 регенеративного патрона 3. Кислород из пускового брикета регенеративного патрона 3 заполняет мешок выдоха МСБР-1 2. Часть выделяемого кислорода переходит через патрон поглотительный 14 в мешок вдоха 13, клапан перепуска 17, соединенный с усилителем 16 и управляемый пружиной 12, остается закрытым. При выдохе выдыхаемая человеком газодыхательная смесь (ГДС) с объемной долей диоксида углерода около 4 % через коробку клапанную 9, трубку выдоха 8, через мешок выдоха МСБР-2 поступает в регенеративный патрон 3, снаряженный кислородсодержащим продуктом, где очищается от диоксида углерода и обогащается кислородом. Далее она проходит в мешок выдоха МСБР-1 2. При наличии свободного объема в мешке вдоха 13 ГДС проходит в него через поглотительный патрон 14, где дополнительно очищается от диоксида углерода. При вдохе ГДС из мешка вдоха 13 проходит через трубку вдоха 11, клапанную коробку 9 и поступает в лицевую часть 10 и органы дыхания человека. Движение ГДС благодаря клапанной коробке осуществляется всегда в одном и том же направлении – по замкнутому кругу. При выдохе открывается клапан выдоха, при вдохе – клапан вдоха.
В дальнейшем при взаимодействии выдыхаемых диоксида углерода и паров воды с кислородсодержащим продуктом увеличивается объем кислорода в дыхательном контуре аппарата, увеличивается наполнение мешка выдоха 2 и при выдохе начинает открываться клапан перепуска 17 узла балансировки. Так как сопротивление воздуховода 15 при открытом клапане перепуска 17 меньше сопротивления регенеративного патрона, то основная часть остатка выдыхаемой ГДС проходит в мешок выдоха 2, минуя регенеративный патрон. Прошедший при этом в мешок выдоха 2 диоксид углерода поглощается поглотительным патроном 14. В конце ВЗД при снижении коэффициента регенерации наполнение дыхательного мешка выдоха 2 уменьшается, клапан перепуска 17 при выдохе не открывается, выдох происходит только через регенеративный патрон.
Система "регенеративное устройство – поглотительный патрон" поглощает выдыхаемый пользователем диоксид углерода и выделяет практически только необходимый для дыхания объем кислорода, поэтому в аппарате отсутствует клапан избыточного давления, а повышение сопротивления выдоху говорит о неисправности аппарата и необходимости выхода из опасной зоны.
Аппарат является средством защиты органов дыхания многоразового действия.
Резюме
Наука о дыхании в замкнутых объемах проделала внушительный путь - люди могут находиться на орбитальных станциях и в подводных лодках уже больше года. Но сказать, что все проблемы решены, было бы преждевременно. Когда открывается люк барокамеры и водолазы выходят "на поверхность" после нескольких недель декомпрессии, по тяжелому, спертому воздуху, выходящему из камеры, становится ясно, что никакими, даже сверхсложными системами очистки дыхательной смеси не удается поддерживать тот естественный "земной" воздух, которым мы дышим. То же можно сказать и о подводниках, и о "звездных жителях". Как жаждущий в пустыне мечтает о глотке воды, так, вероятно, водолаз в барокамере и космонавт на орбите будут всегда мечтать о глотке чистого воздуха из соснового леса или о запахе зеленой травы.
