Устройство дыхательное судовое удс-15:
1 – сумка; 2 – пиктограмма; 3 – ремень; 4 – колпак; 5 – полумаска; 6 – смотровое окно; 7 – ампула пусковая; 8 – патрон регенеративный в теплоизоляторе; 9 – клапан избыточного давления; 10 – дыхательный мешок; 11 – обтюратор
Как и в самоспасателе СПИ-20, для предохранения смотрового окна колпака УДС-15 от запотевания применяется незапотевающая пленка, расположенная с внутренней стороны смотрового окна. С целью более быстрого обнаружения человека в аварийной ситуации на колпаке имеется световозвращающая лента, расположенная над смотровым окном колпака и на его затылочной части.
Конструкция УДС-15 обеспечивает еще более простое включение в самоспасатель по сравнению с СПИ-20 и СПИ-50. Это достигается тем, что система крепления представляет собой эластичные тесемки, которые обеспечивают необходимое прилегание полумаски при надевании колпака без дополнительной регулировки. Для надевания самоспасателя пользователю достаточно просто надеть колпак и расправить его на затылке.
Дыхательный мешок расположен сверху колпака, при этом одна его стенка является задней стенкой колпака. Для сбрасывания избыточного объема дыхательной смеси в мешке имеется клапан избыточного давления 9.
Передняя часть колпака заканчивается теплоизолятором для размещения в нем патрона и обеспечения защиты тела и руки пользователя от нагретой поверхности патрона.
Патрон снаряжен кислородсодержащим зерненным продуктом на основе КО2, в котором отсутствует асбест, и предназначен для поглощения выдыхаемого диоксида углерода и влаги и выделения необходимого для дыхания кислорода. Для обеспечения кислородом в первые минуты пользования УДС-15 и для ускорения разработки продукта в патроне имеется пусковой брикет, который включается в работу нажатием на пусковую ампулу.
Самоспасатели для гражданского населения
Для защиты персонала промышленных предприятий ОАО «Корпорация "Росхимзащита"» серийно выпускает противогаз изолирующий ИП-4МР и портативное дыхательное устройство ПДУ-3.

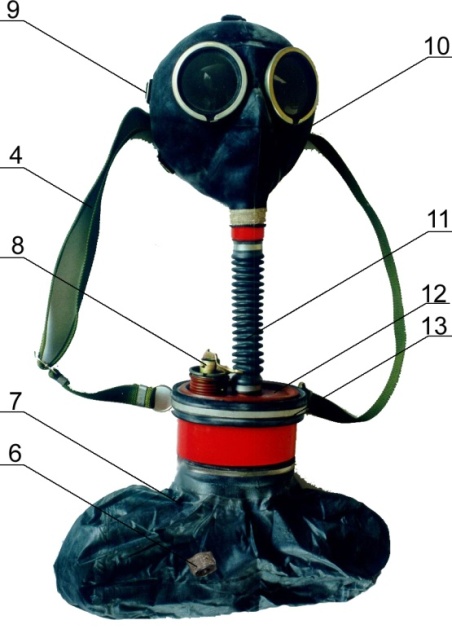

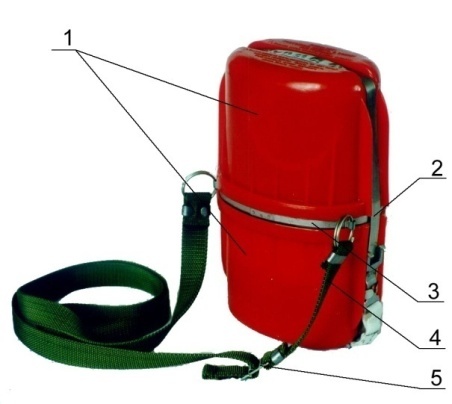

Противогаз изолирующий ИП-4МР используется в народно-хозяйственных целях и предназначен для защиты органов дыхания, зрения, кожного покрова от воздействия вредных веществ, образующихся при пожарах и авариях, а также в атмосфере с пониженным содержанием кислорода или его отсутствии.
Противогаз изолирующий ИП-4МР может использоваться многократно (до пяти раз) при условии замены патрона и необходимых проверок в соответствии с руководством по эксплуатации.
Портативное дыхательное устройство ПДУ-3 предназначено для экстренной защиты органов дыхания и зрения людей в атмосфере, не пригодной для дыхания, или при недостаточной для дыхания объемной доли кислорода менее 18 % в окружающей среде, в том числе при наличии в воздухе сероводорода.
ПДУ-3 является изолирующим средством защиты одноразового использования, выпускается готовым к немедленному применению и позволяет выполнять первичные мероприятия по борьбе с авариями и производить эвакуацию промышленного персонала из опасной зоны.
1
2
3
4
5 |
7
6
8
4
9
10
11
12
13 |
