Самоспасатели для гражданского населения
Для защиты гражданского населения ОАО «Корпорация "Росхимзащита"» серийно выпускает самоспасатели СПИ-20, СПИ-50, УДС-15. Они предназначены для индивидуальной защиты органов дыхания и зрения гражданского населения при эвакуации из помещений во время пожара, но могут быть использованы и в других чрезвычайных ситуациях, сопровождающихся появлением непригодной для дыхания атмосферы. Самоспасатели СПИ-20, СПИ-50, УДС-15 обеспечивают защиту от вредных примесей, выделяющихся при пожарах: СО, СО2, Н2S, NО2, NН3, НСN и при содержании кислорода в окружающей среде менее 18 %. Они являются средствами защиты одноразового действия и выпускаются готовыми к немедленному использованию без предварительного обучения людьми старше 16 лет, в том числе, имеющими объемные прически и очки.
Самоспасатели СПИ-20 и СПИ-50 состоят из футляра 1 (коробки) и рабочей части, уложенной в герметичный трехслойный пленочный пакет. Футляр укомплектован ремнями 3 для переноски самоспасателя.
Рабочая часть СПИ-20 состоит из колпака 4, мешка дыхательного 5 и регенеративного патрона 6. Для изоляции органов дыхания внутри колпака расположена полумаска 8, которая плотно притягивается к
1
2

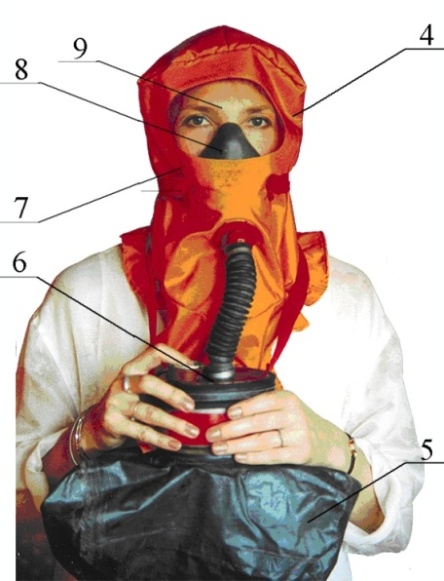

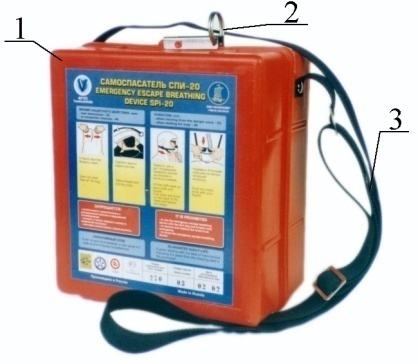

3 Самоспасатель СПИ-20: 1 – корпус футляра; 2 – кольцо; 3 – ремень; 4 – колпак; 5 – дыхательный мешок; 6 – патрон регенеративный; 7 – утяжник; 8 – полумаска; 9 – смотровое окно |
6
7
8
9
4
5 |

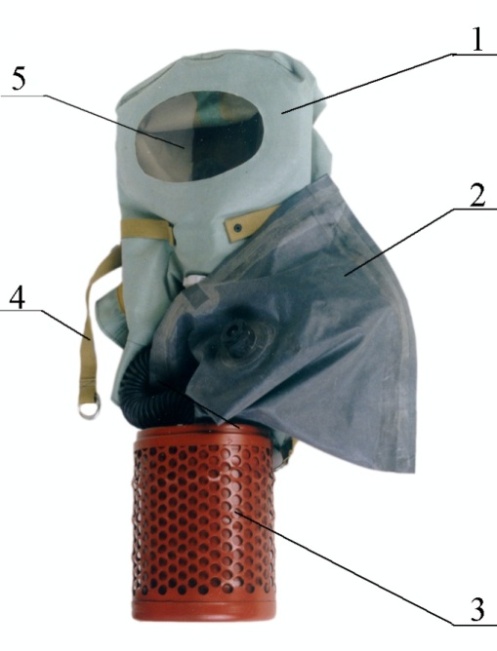

Самоспасатель
СПИ-50: 1
– колпак; 2
– дыхательный мешок; 3
– патрон регенеративный с защитным
кожухом; 4
– утяжник; 5
– смотровое окно
|
л
3
1
2
4
3
Возможность быстрого включения необученного пользователя в самоспасатель СПИ-20 обеспечивается конструкцией колпака: для включения достаточно надеть колпак, затянуть ремень, привести в действие пусковое устройство. Порядок включения в самоспасатель представлен на красочных рисунках (пиктограммах), находящихся на внешней поверхности футляра. Конструкция колпака обеспечивает фактический коэффициент подсоса по масляному туману на уровне 10–3…10–4 %.
Рабочая часть самоспасателя СПИ-50 по составу аналогична рабочей части самоспасателя СПИ-20, но отличается расположением дыхательного мешка относительно регенеративного патрона: у СПИ-20 – снизу, у СПИ-50 – сверху.
Патрон регенеративный снаряжен зерненным кислородсодержащим продуктом на основе КО2. Он предназначен для поглощения выдыхаемого диоксида углерода и влаги и выделения необходимого для дыхания кислорода. Для обеспечения кислородом в первые минуты пользования СПИ-20 (СПИ-50) и для ускорения разработки продукта в патроне имеется пусковой брикет, который включается в работу нажатием пальцем на пусковую ампулу. Под действием раствора ампулы пусковой брикет начинает выделять кислород и тепло.
Рабочая часть компактно укладывается в пакет из трехслойного пленочного материала, который обеспечивает герметичность рабочей части при хранении. Для быстрого и удобного вскрытия верхняя часть пакета имеет посередине надрез до линии сварки.
Пакет с рабочей частью самоспасателя СПИ-20 может быть уложен в пластмассовый футляр для стационарного крепления на стене или в пластмассовый футляр с ремнями для переноски на плече или в картонную коробку, которая позволяет переносить самоспасатель в руках. На футлярах и коробке нанесена информация о времени защитного действия, правилах использования, мерах безопасности, гарантийном сроке хранения, товарном знаке изготовителя и поставщика, стране-производителе, а также маркировка, включающая номер самоспасателя, номер партии, дату изготовления.
Футляр (коробка) предохраняет рабочую часть от механических повреждений, попадания воды, масла, воздействия влаги окружающего воздуха при транспортировании и хранении.
Футляр (коробка) опломбирован определенным образом, не позволяющим производить их несанкционированное вскрытие.
Устройство дыхательное судовое УДС-15 является средством индивидуальной защиты органов дыхания и зрения людей при эвакуации из помещений с опасной для жизни атмосферой, возникающей при авариях на судах, а также при объемной доле кислорода в окружающей атмосфере менее 18 %.

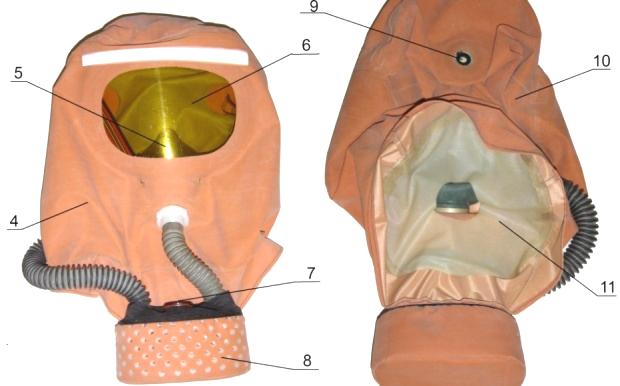

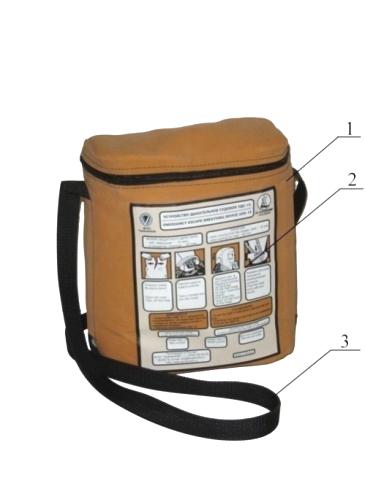

Устройство дыхательное судовое УДС-15 показано на рис. 36.
УДС-15 состоит из следующих основных частей: сумки 1 и рабочей части, уложенной в пакет. Рабочая часть УДС-15 состоит из колпака 4, дыхательного мешка 10 и патрона регенеративного 8. Для изоляции органов дыхания внутри колпака расположена полумаска 5 и система крепления ее к лицу пользователя. Дополнительную герметизацию по шее обеспечивает эластичный обтюратор 11.
2
9
1
3
4
5
6
7
8
10
11 |
