Министерство образования и науки Российской Федерации
ФЕДЕРАЛЬНОЕ Государственное БЮДЖЕТНОЕ образовательное учреждение высшего профессионального образования
«Санкт-Петербургский государственный университет технологии и дизайна» исследование управляющих схем на пневматических элементах систем "волга" и "немп-30"
Методические указания к лабораторным работам по курсу "Технические средства автоматизации" для студентов специальности 220301.65, 220700.62 «Автоматизация технологических процессов и производств»
Составители:
В. В. Сигачева В. Я. Энтин
Санкт-Петербург
2012
на заседании кафедры 23.11. 2011 г., протокол № 144
Рецензент: Е. В. Полякова
Оригинал-макет подготовлен составителями и издан в авторской редакции
Подписано к печати 10.03. 12 г. Формат 60x841/16. усл.печ.п.1,5.
Заказ 25/12 Тираж 100 экз.
СПГУТД 191028, С.-Петербург, ул. Моховая, 26
СОСТАВ ЛАБОРАТОРНОГО СТЕНДА
Пневматический стенд предназначен для проведения лабораторных работ по курсу "Технические средства пневмоавтоматики". Стенд состоит из приборной панели (рис. 1.1) и монтажных панелей 1-11 с наборами модулей струйных элементов "Волга", состоящих из элемента или группы элементов, выполняющих определенные функции в схеме или используемых самостоятельно, и одномембранных элементов "НЭМП ‑ 30", устанавливаемых на столешнице стенда.

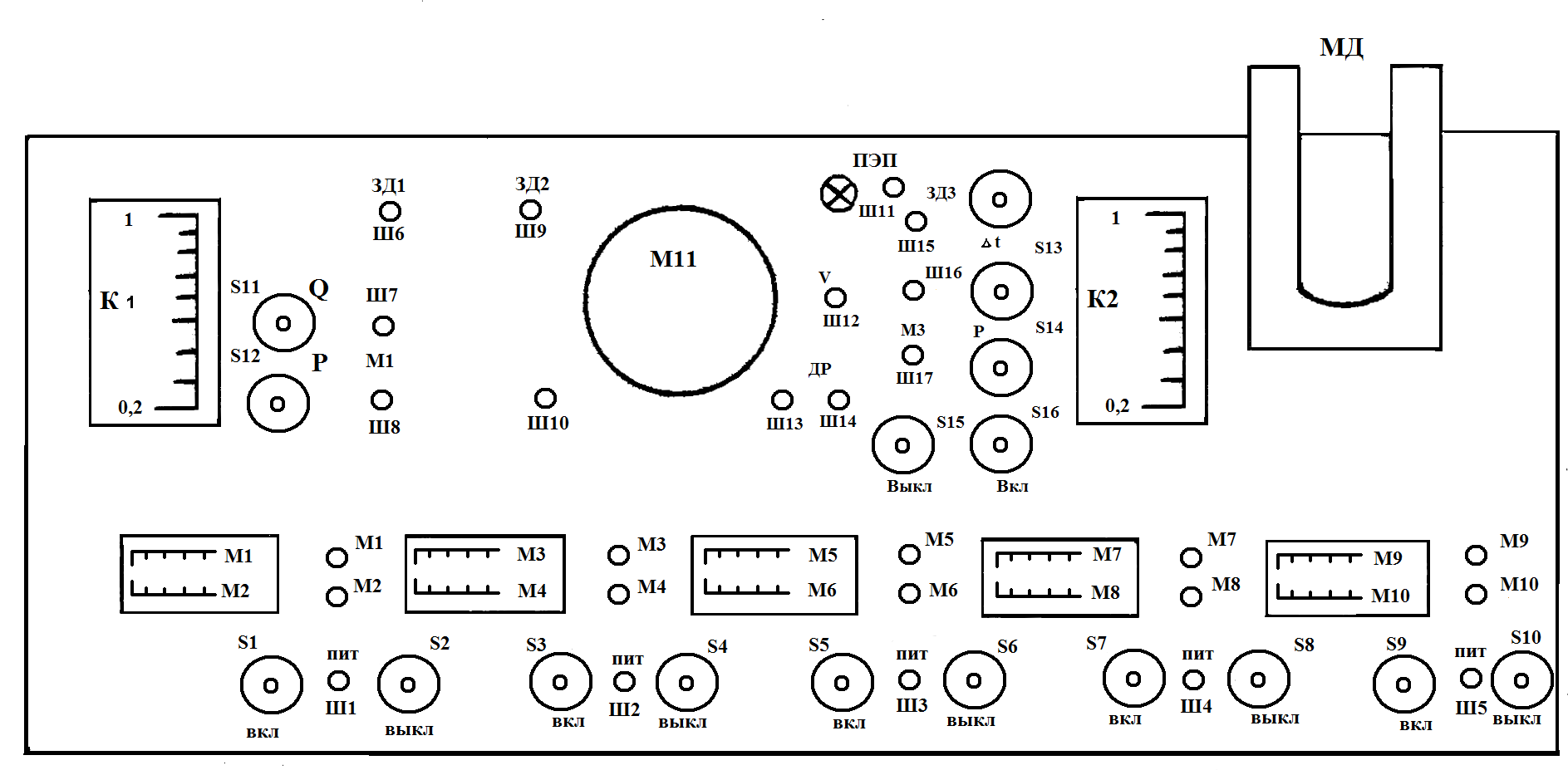

Рис. 1.1. Приборная панель стенда
На лицевой стороне приборной панели стенда расположены:
К 1 – прибор контроля, показывающий. Используется для измерения давления или расхода в зависимости от подключения к штуцерам Ш 7 или Ш 8;
К 2 – прибор, показывающий давление или время с соответствующими штуцерами Ш 17, Ш 10;
М 1 ‑ М 10 – контрольные манометры типа МТ2П -1;
М 11 – образцовый манометр, подключаемый через штуцер Ш 10;
ЗД 1 ‑ ЗДЗ – мощные задатчики УСЭППА типа П23Д, подключаемые через соответствующие штуцеры Ш 6, Ш 9, Ш 15;
S1 – S10 – парные сенсорные кнопки питания, включающие и отключающие питание, подаваемое к штуцерам Ш1-Ш5 (переключение состояния кнопок сенсорного типа происходит при закрытии отверстия кнопки пальцем);
S11 ‑ S14 – сенсорные кнопки выбора режимов работы контрольных приборов (S11 ‑ расход "Q", S12 – давление "Р", S13 – время "t", S14 – давление "Р");
S15 ‑ S16 – сенсорные кнопки включения и выключения блока измерения времени;
Ш11 – штуцер подключения пневмоэлектропреобразователя "ПЭП", контакт которого включает сигнальную лампочку – "ПЭП";
Ш12 – штуцер подключения емкости "V";
Ш13, Ш14 – штуцер подключения регулируемого дросселя "Др";
МД – дифференциальный водный манометр, выполненный в виде отдельного от приборной панели устройства.
На внутренней стороне приборной панели закреплены пневмоэлектропреобразователь, емкость, дроссель. Таким образом, лицевая панель при соединении ее с монтажными панелями обеспечивает питание модулей, исследуемых в лабораторных работах: формирование и контроль входных сигналов и контроль выходных сигналов. Соединения осуществляются с помощью трубок через штуцера и разъемы.
На лабораторном стенде можно исследовать свойства, проверять точность работы, снимать характеристики как модулей, так и отдельных элементов.
На стенде выполняются две лабораторные работы, одна из которых содержит исследование модулей системы "Волга", другая – системы "НЭМП ‑ 30".
Устройство лицевой панели стенда позволяет формировать величины входных и выходных аналоговых сигналов от 0,02 до 0,1 МПа, а дискретных – от 0 до 0,14 МПа; питание стенда осуществляется воздухом давлением 0.14 МПа. Напряжение питания электрической схемы – 24 В постоянного тока.
Модули системы "Волга" могут работать в диапазоне давления питания от 10 до 140 КПа.
Лабораторная работа 1
