Министерство образования и науки Украины Одесская государственная академия строительства и архитектуры

Кафедра технологии и механизации строительства

Пояснительная записка

к курсовой работе

«Внедрение новых технологий в строительство»

Технологическая карта

на отделку фасада мокрой штукатуркой

Выполнил :ст. группы

.

Руководитель: Лукашенко Л.Э.

Объем курсовой работы :

Страниц записки _26____

Графическая часть А2

Одесса - 2009 г.

Содержание

1.Конструктивно- планировочное решение здания

2. Область применения

3.Подробное описание технологического процесса

4.Сокращенные технологические карты

- схема последовательности выполнения работ

- калькуляция трудовых затрат

- график выполнения работ

- схема операционного контроля качества работ

- потребность в строительных конструкциях , деталях ,

полуфабрикатах, материалах и оборудовании

- потребность в машинах, оборудования инструменте , инвентаре

приспособлениях

- потребность в эксплутационных материалах

- ТЭП показатели по проекту производства работ

4.Разработка мероприятий по технике безопасности.

Список литературы

1.Конструктивно - планировочное решение здания.

Жилой одноквартирный дом расположен в с. Нерубайское по адресу ул.Комарово 112г . Предназначен для постоянного проживания семьи из двух человек преклонного возраста. На первом этаже расположены гостевая, кухня, сан/узел , гараж и топочная примыкает к дому. На втором расположена спальня и кабинет.

Дом запроектирован из блоков крымского камня , и имеет толщину 40см , это не удовлетворяет теплотехническим нормам , для данного региона .

В следствии чего появилась необходимость утепления стен пенопластом.

3.Подробное описание технологического процесса.

2. Область применения

Система Ceresit VWS разработана на основе теплоизоляционного материала, которым является пенополистирол. Система Ceresit WM разработана на основе плит из минеральной ваты.

Используемые в системах утепления Ceresit WM и Ceresit VWS пенополистирол и минераловатные плиты по своим теплоизолирующим свойствам практически одинаковы.

Фасадная система

Ceresit VWS

1 - внутренняя штукатурка, 2 - кладка, 3 - раствор VWS Ceresit CT 83, 4 - пенополистерол, 5 - раствор VWS Ceresit CT 85, 6 - сетка из стекловолокна, 7 - раствор VWS Ceresit CT 85, 8 - грунтующая краска Ceresit CT 16,

9 - наружная отделка: (а) штукатурка декоративная Ceresit CT 35, (б) штукатурка структурная CT 36, (в) штукатурка смоляная декоративная Ceresit CT 68, (г) штукатурка структурная Ceresit CT 137 (зерно1,5 мм), (д) штукатурка структурная Ceresit CT 137 (зерно2,5 мм), (e) краска минеральная Ceresit CT 49.

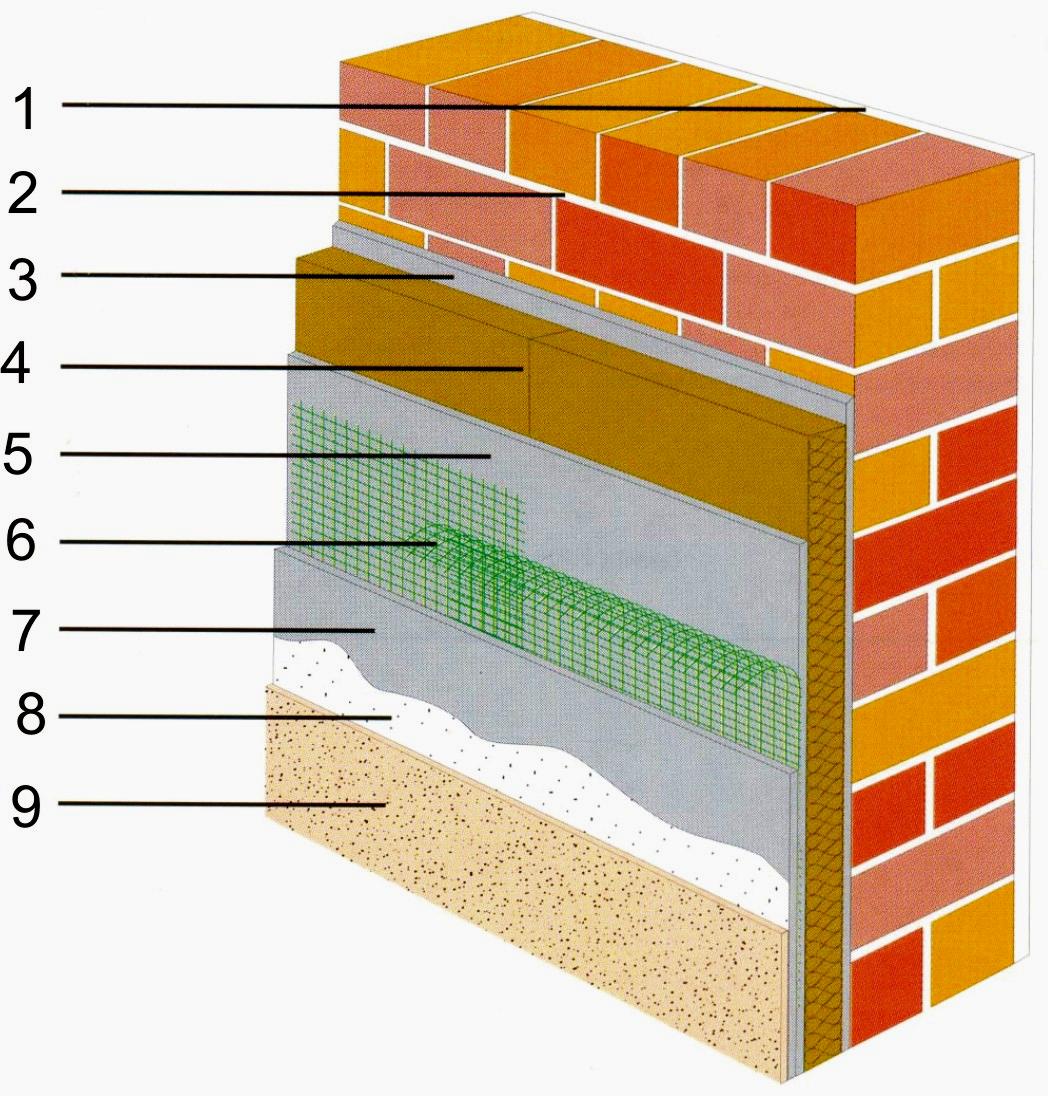

Фасадная система

Ceresit WM

1 - внутренняя штукатурка, 2 - кладка, 3 - раствор WM Ceresit CT 190, 4 - минеральный утеплитель, 5 - раствор WM Ceresit CT 190, 6 - сетка из стекловолокна, 7 - раствор WM Ceresit CT 190, 8 - грунтующая краска Ceresit CT 16, 9 - наружная отделка: (а) штукатурка декоративная Ceresit CT 35, (б) штукатурка структурная CT 36, (в) штукатурка структурная Ceresit CT 137 (зерно 1,5 мм), (г) штукатурка структурная Ceresit CT 137 (зерно 2,5 мм), (д) краска минеральная.

Минплита оказывает незначительное сопротивление парам воды. Поэтому при утеплении фасада минплитой отделку можно проводить только минеральными штукатурками или полимерными штукатурками с высокой паропроницаемостью, например, Ceresit CT60.

Пенополистирол, наоборот, имеет очень низкую паропроницаемость и создаёт большое сопротивление проникновению паров воды. Нежелательно применять эту систему на зданиях с повышенной влажностью внутренних помещений (бассейны, бани, водолечебницы, автомойки и т.д.). При этом паропроницаемость

Рис. 1. «Мокрые» системы отделки и утепления фасадов от фирмы Ceresit.

отделочных материалов уже не играет столь существенной роли.

Пенополистирол, в отличие от минплиты имеет очень низкую плотность. Это значит, что при утеплении пенополистиролом увеличение нагрузки на фундамент и стены здания будет значительно меньше, чем при утеплении минплитой. В ряде случаев это бывает важно, например, если речь идёт о реконструкции старых зданиях.

Система утепления Ceresit VWS (на пенополистироле) дешевле, но её применение ограничено противопожарными требованиями. Кроме того, существует ряд объектов, на которых применение системы Ceresit VWS вообще не допускается. Это здания с повышенными противопожарными требованиями и ответственностью (например, больницы, детские учреждения и т.д.). Выбор типа фасадной системы осуществляется с учетом их свойств и принимая во внимание особенности конкретного объекта.

Декоративные фасадные штукатурки этой системы представляют собой тонкослойные (до 2 мм) покрытия, имеющие определенную структуру. Структура покрытия определяется размером и формой зернистого наполнителя, используемым инструментом, а также технологическими приемами нанесения.

При помощи декоративных штукатурок и красок (как минеральных, так и полимерных), систем окраски фасадов, а также комбинированного использования мате­риалов, можно придать поверхности фасада любой цвет и фактуру . Всё это и делает «мокрые» системы наружного утепления и отделки фасадов в сущности незаменимыми при решении определённых архитектурных задач.

Следует отметить, что эти системы разработаны при использовании самых прогрессивных решений мировой технологии и соответствуют ТУ У В.2.7-21685172.002-2001 «Система скрепленной наружной теплоизоляции зданий и сооружений», а также требованиям ДБН В. 1.1-7-2002 «Пожарная безопасность объектов строительства». Эти и многие другие «мокрые» системы подразумевают использование сухих или готовых отделочных составов. Только при этом условии фирмы гарантируют качество таких систем. Работы по отделке фасадов зданий из сухих смесей необходимо выполнять в соответствии с требованиями ДБН В.2.6-22-2001 «Устройство покрытий с применением сухих строительных смесей».
