2. Структура, состав и оформление курсовой работы
Курсовая работа состоит из расчетно-пояснительной записки и графической части на разработку технологической карты по устройству фасадов.
Технологические карты являются основной частью организационно-технологической документации. Они регламентируют средства технологического обеспечения, правила выполнения технологических процессов при возведении и реконструкции зданий и сооружений.
Расчетно-пояснительная записка объемом 20-25 страниц выполняется на одной стороне листа стандартного формата А4, графическая часть – на листе формата А2. Титульный лист записки оформляется по установленной форме (приложение А). После титульного листа размещается содержание записки, задание на курсовую работу и введение.
Во введении кратко излагаются общие положения по составу комплекса работ.
В основной части записки приводятся схемы, таблицы, рисунки, графики и ссылки на использованные литературные источники.
В конце пояснительной записки приводится список использованных литературных источников и нормативных документов.
Записка должна быть оформлена в соответствии с требованиями ДСТУ 3008-95 [7].
Страницы работы следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту.
Разделы работы следует нумеровать арабскими цифрами без точки (например, 1; 2; 3 и т.д.), подразделы должны иметь порядковую нумерацию в пределах каждого раздела. Номер подраздела состоит из номера раздела и порядкового номера подраздела, разделенных точкой (например, 1.1; 1.2 и т.д.). После номера подраздела точку не ставят. Такой же принцип соблюдается и при нумерации пунктов, подпунктов.
Иллюстрации (чертежи, рисунки, схемы, графики) следует располагать сразу же после упоминания о них в тексте. Если там они не помещаются, то на следующей странице. Не допускается помещать рисунки, схемы, графики на которые нет ссылок в тексте.
Нумеровать иллюстрации следует арабскими цифрами порядковой нумерацией в пределах раздела. Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации (например «рисунок 3.2» означает: рисунок 2 в разделе 3). Таблицы также располагаются после текста, где приводится на них ссылка. Номер таблицы состоит из номера раздела и порядкового номера таблицы, например, таблица 2.1 (таблица первая из раздела 2).
В конце пояснительной записки ставится дата выполнения работы и подпись студента.
Расчетно-пояснительная записка должна включать технологическую карту в соответствии с заданием и содержать следующие разделы:
Введение
1. Область применения технологической карты .
2. Конструктивно-планировочное решение здания.
3. Технологическая структура комплексного процесса производства работ.
4. Калькуляция затрат труда, машинного времени и заработанной платы.
5. График производства работ по объекту.
6. Таблица потребности в материально-технических ресурсах.
7 Указания по контролю качества и приемке работ.
8. Техника безопасности.
9. Технико-экономические показатели технологической карты.
Список использованной литературы.
Графическая часть работы должна содержать следующее:
1. Схемы фасадов здания в соответствии с заданием с указанием направления развития технологических процессов, а также с установкой средств подмащивания.
2. Схема разбивки объекта на участки и захватки.
3. Схемы последовательности выполнения технологических процессов обустройства фасадов.
4. Календарный график производства работ
5. Таблица потребности в материально-технических ресурсах
5. Технико-экономические показатели по технологической карте
6. Область применения технологической карты
Рекомендуемая схема расположения материалов на листе графической части приведена на рис. 1.
Приложение А
Пример оформления титульного листа
МИНИСТЕРСТВО ОБРОЗОВАНИЯ И НАУКИ,
МОЛОДЕЖИ И СПОРТА УКРАИНИ
ОДЕССКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ
СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ
КАФЕДРА ТЕХНОЛОГІИИ СТРОИТЕЛЬНОГО
ПРОИЗВОДСТВА
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К КУРСОВОЙ РАБОТЕ
по дисциплине
«Технология строительства»
Технологическая карта на тему:
«ОТДЕЛКА фасадов»
ВыПОЛНИЛ: студент(ка) группы______
________________________
РУКОВОДИТЕЛЬ________________________
ОБЪЕМ КР
Страниц записки_____
Графическая часть____
Одесса – 20__р.
ВАРИАНТЫ ЗАДАНИЙ
№ варианта |
№ схемы |
Разработать технологическую карту на отделку фасада «мокрым» способом с утеплением |
Рекомендуемые фасадные системы и материалы |
||
1 |
1 |
Окраска современными составами |
2 |
2 |
Отделка декоративной штукатуркой |
3 |
3 |
Отделка штукатуркой терразитовой |
4 |
4 |
Облицовка фасадным кирпичом |
5 |
5 |
Облицовка натуральным пиленым камнем |
6 |
6 |
Облицовка керамической плиткой |
7 |
7 |
Облицовка плиткой из синтетического гранита |
8 |
8 |
Облицовка полимерной плиткой |
9 |
9 |
Облицовка плиткой из натурального камня |
№ варианта |
№ схемы |
Разработать технологическую карту на устройство вентилируемого фасада с утеплением |
Фасадная система и рекомендуемые материалы |
||
10 |
10 |
Фасадная система «Сканрок». Облицовка бетонными плитами с мраморным заполнителем |
11 |
11 |
Фасадная система «Краспан» .Облицовка керамическим гранитом |
12 |
12 |
Фасадная система «Краспан». Облицовка прессованными фиброцементными плитами |
13 |
13 |
Фасадная система «Краспан» Облицовка панелями из оцинкованной, загрунтованной стали |
14 |
14 |
Фасадная система «Краспан». Облицовка натуральным полированным гранитом |
15 |
15 |
Фасадная система «Краспан». Облицовка фасадными кассетами |
16 |
16 |
Фасадная система «Краспан». Облицовка алюминиевыми композитными панелями-кассетами |
17 |
17 |
Фасадные системы «Ruukki». Облицовка Ruukki Fasetti |
18 |
18 |
Фасадные системы «Ruukki». Облицовка Ruukki Liberta |
19 |
19 |
Фасадная система АПМ-Профиль. Облицовка металлическими объемными кассетами |
20 |
20 |
Фасадная система «Волна». Облицовка плоскими плитами «ВиКолор» с акрилово-полиуретановым покрытием |
21 |
21 |
Фасадная система «Волна». Облицовка плитами «КрасСтоун» с натуральной каменной крошкой |
22 |
22 |
Фасадная система «Сканрок». Облицовка бетонными плитами с мраморным заполнителем |
23 |
23 |
Фасадная система «Краспан». Облицовка керамическим гранитом |
24 |
24 |
Фасадная система АПМ-Профиль. Облицовка металлическими объемными кассетами |
25 |
25 |
Фасадная система «Краспан». Облицовка панелями из оцинкованной, загрунтованной стали |
26 |
26 |
Фасадная система «Волна». Облицовка плоскими плитами «ВиКолор» с акрилово-полиуретановым покрытием |
27 |
27 |
Фасадная система «Краспан». Облицовка натуральным полированным гранитом |
28 |
28 |
Фасадные системы «Ruukki». Облицовка Ruukki Сasetti |
28 |
28 |
Фасадная система «Краспан». Облицовка фасадными кассетами |
30 |
30 |
Фасадная система «Волна». Облицовка плитами «КрасСтоун» с натуральной каменной крошкой |

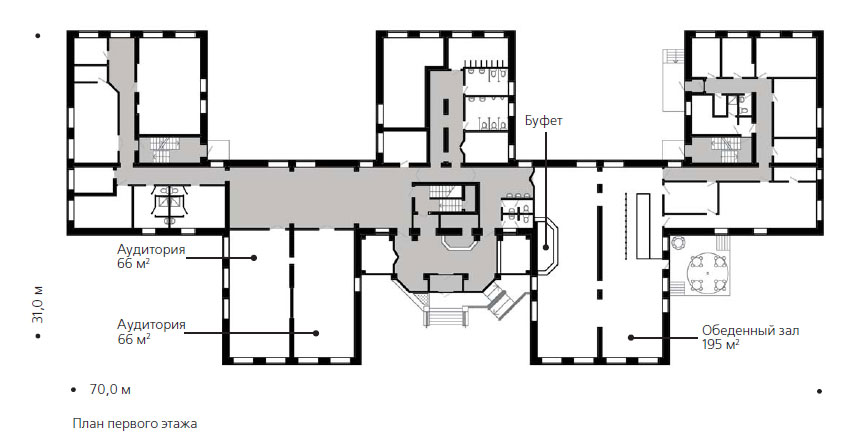

Схема №1
Жилой дом

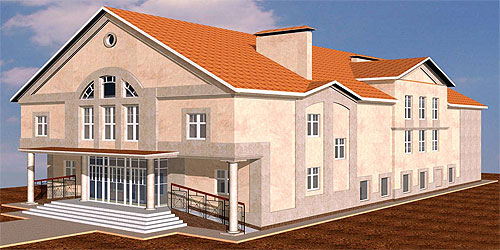

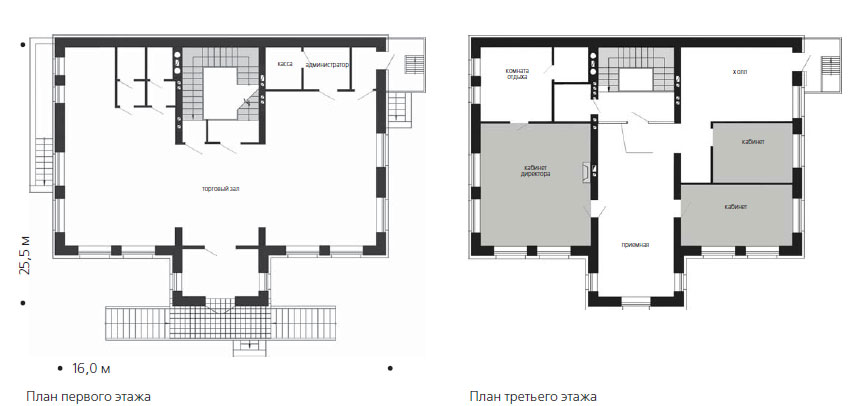

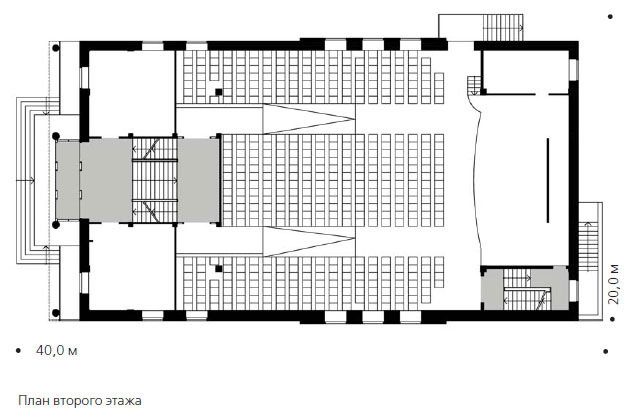

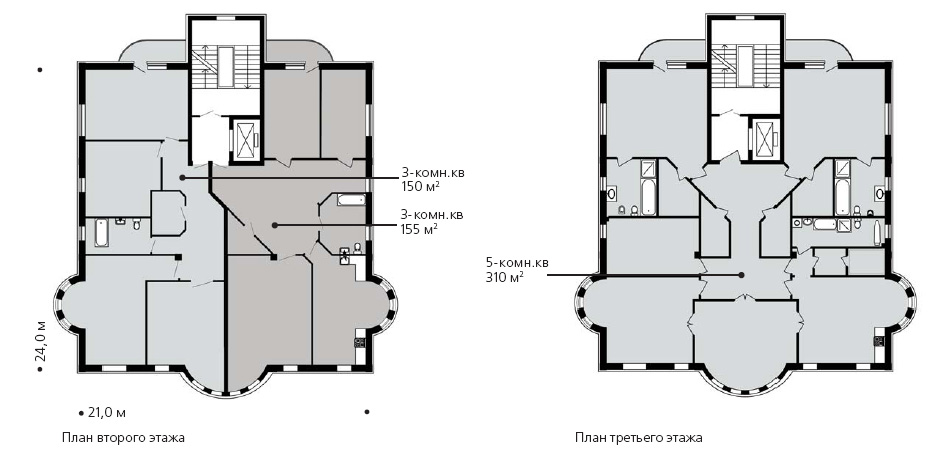

Схема №2
Клуб

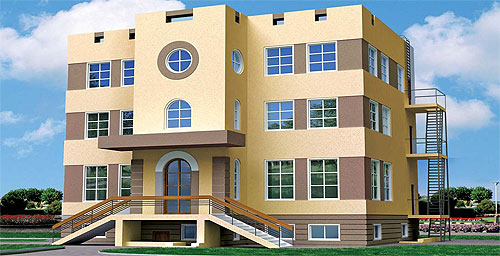

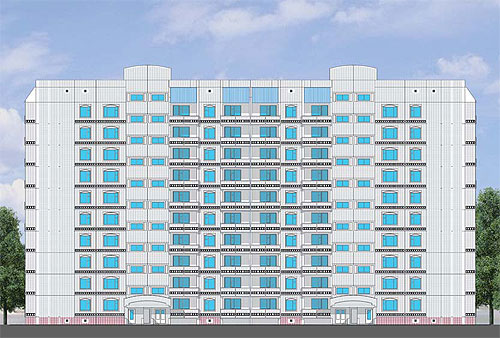

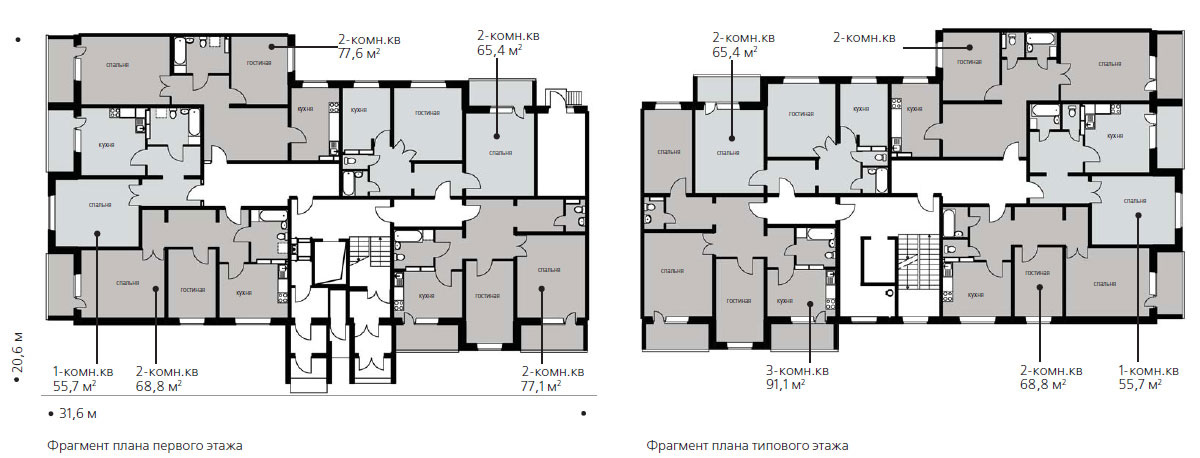

Схема №3
Жилой дом

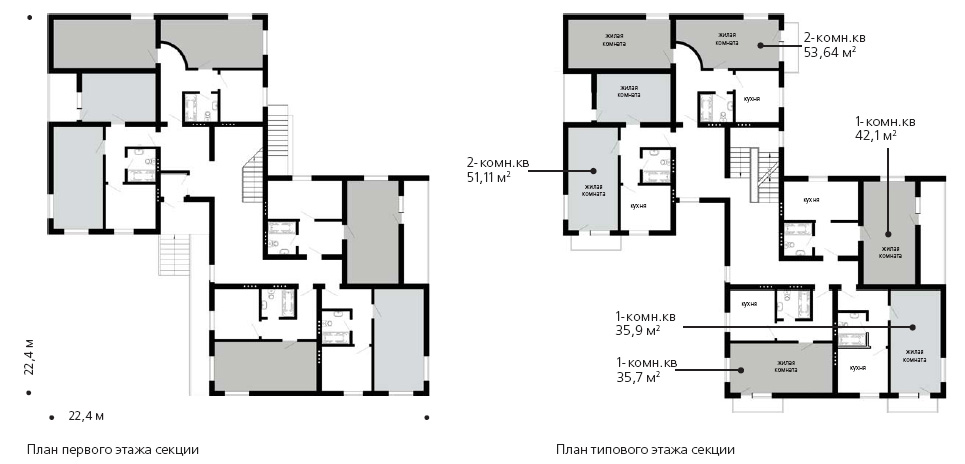

Схема №4
Жилой дом

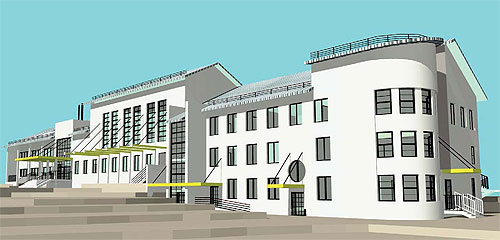

Схема №5
М ногоквартирный блокированный жилой дом

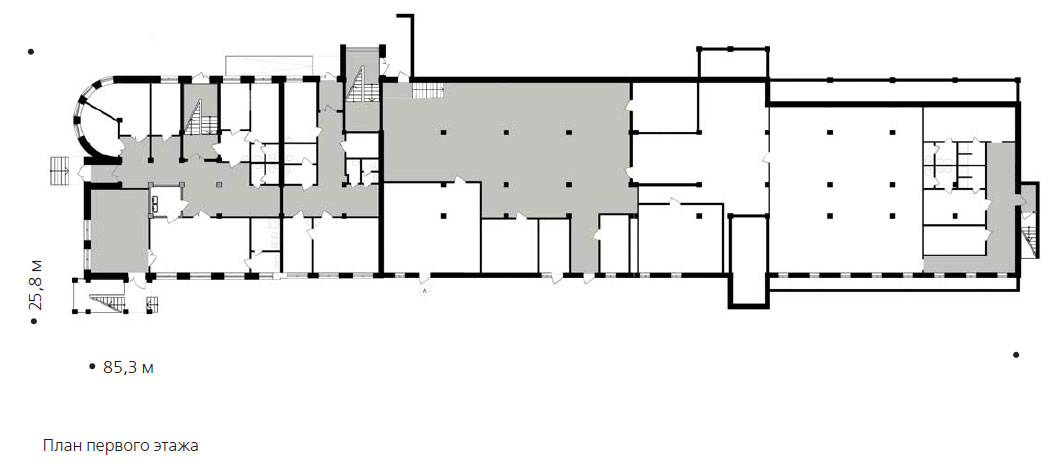

Схема №6
Т оргово-офисное здание

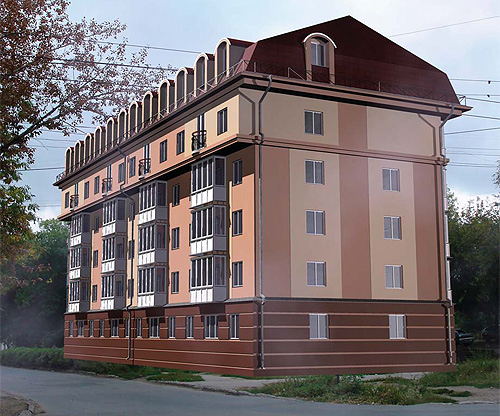

Схема №7
7-этажный жилой дом на 7 квартир с паркингом в цоколе

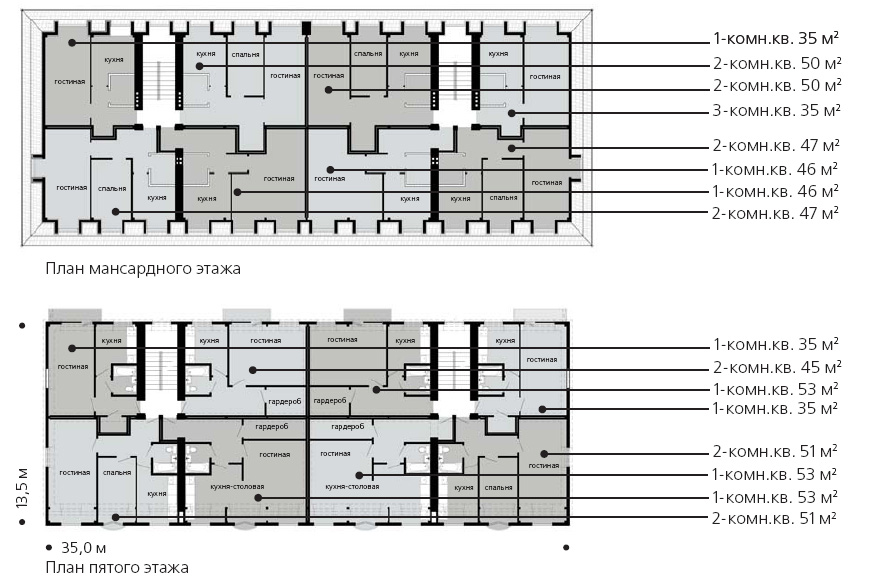

Схема №8
10-этажный жилой дом со встроенно-пристроенными нежилыми помещениями
Схема №9
Детский сад
Схема №10
Комплекс дошкольного и школьного образования на 90 мест
Схема №11
