Рекомендації по польовим вимірам
Для полігонометрії 2 розряду, а також для тригонометричного нівелювання потрібно використовувати точні прилади з середньою квадратичною похибкою вимірювання горизонтального кута 2" або 5". Рекомендується теодоліт 2Т5К, технічні характеристикм якого приведені в додатку4.
3.3. Обґрунтування раціональної конфігурації висотної мережі
У зв'язку з тим, що дана місцевість є горбистою з перепадом висот близько 4 м, то згідно вимог необхідно виконувати тригонометричне нівелювання, тобто доцільним буде як і в економічному, так і в технічному розумінні щоб конфігурація висотної і планової мереж співпадали. Вихідними пунктами для тригонометричного нівелювання є пункти полігонометрії 2 розряду з висотними відмітками. Згідно нормативних документів вертикальні кути будуть вимірюватися на всі пункти, одночасно з горизонтальними, тими самими приладами в прямому і зворотньому напрямках [11, 12].
Вимірювання проводитимуться трьома прийомами при двох положеннях вертикального круга.
Рекомендації: Для вимірювань використовують періоди достатньо чітких та спокійних зображень візирних цілей, за винятком часу, близького до сходу та заходу сонця (в межах двох годин).
3.3.1. Обґрунтування інструментального забезпечення нівелювання
У зв'язку з тим, що при проектуванні висотних мереж виконується тригонометричне нівелювання, тоді відпадає потреба у використанні нівеліра. Вимірювання вертикальних і горизонтальних кутів виконуватиметься теодолітом 2Т5К.
3.3.2. Предрозрахунок точності запроектованих ходів тригонометричного нівелювання
Для оцінки точності в тригонометричному нівелювання використовуємо формулами:
(3.19)
де ‒ середня довжина сторони ходу.
(3.20)
Нев’язка по висоті в ходах не повинна перевищувати величину, обчислену за формулою:
(3.21)
15.6 < 18.6
Отже похибка в межах допуску.

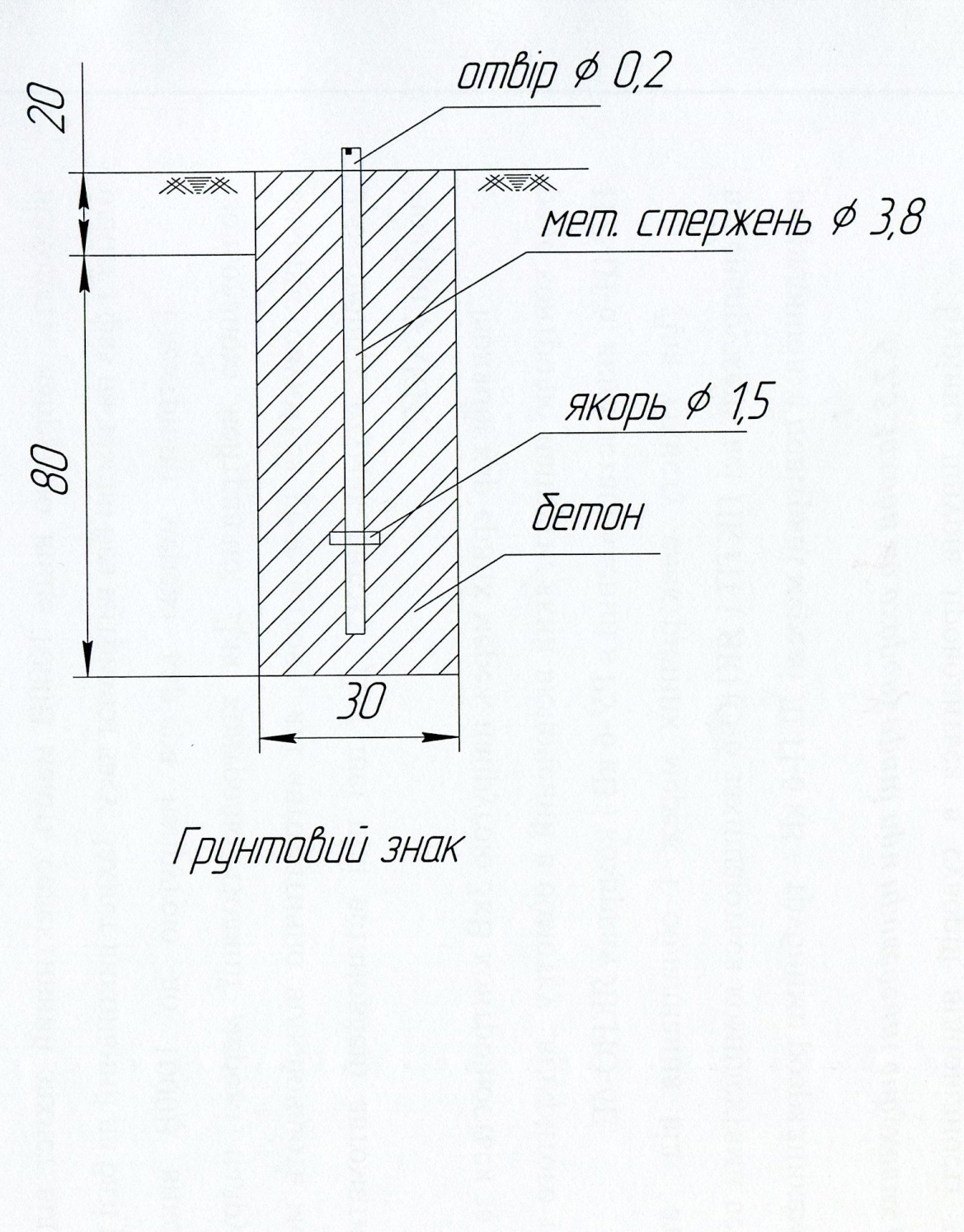

Додаток 2

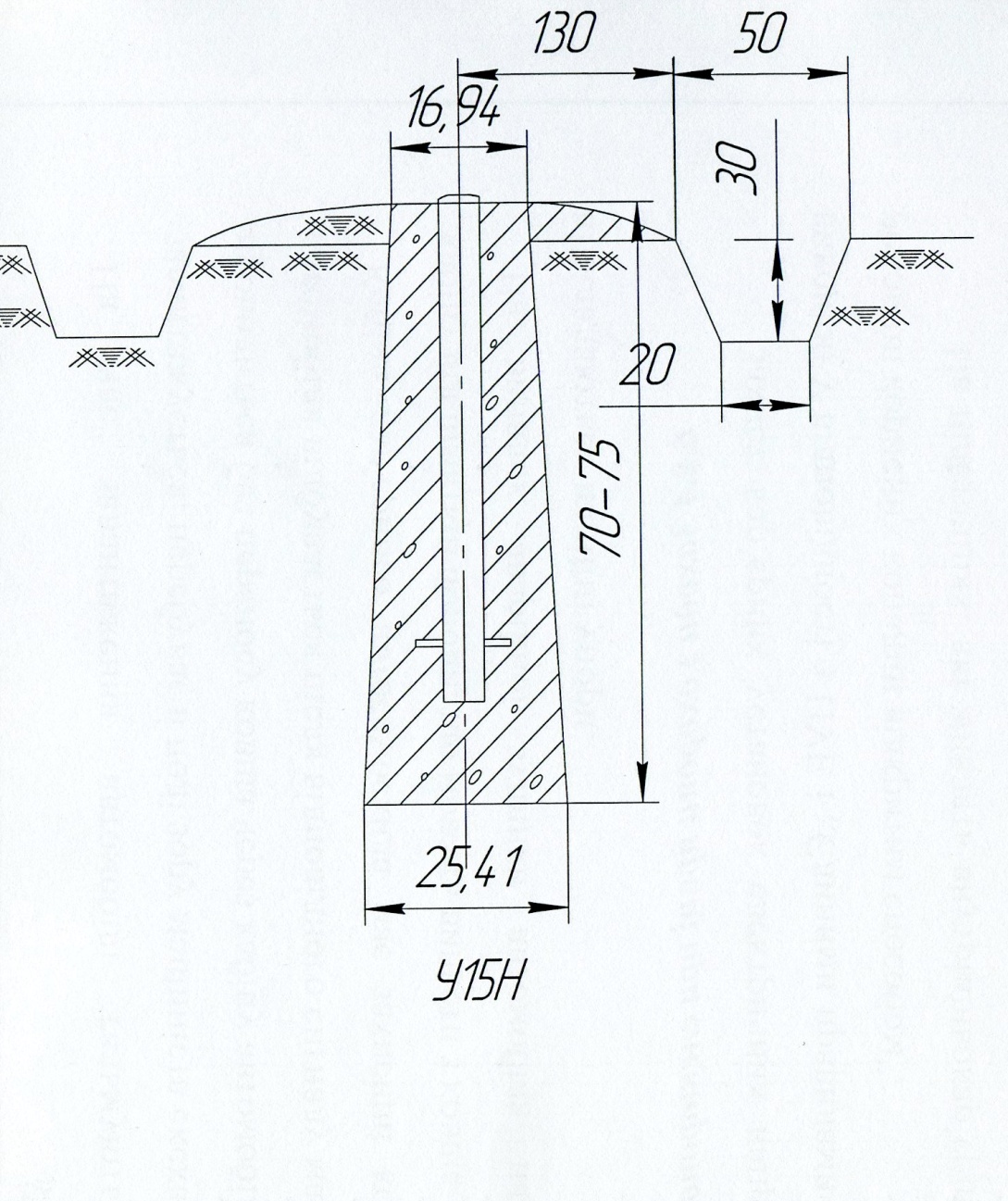

Додаток 3
Додаток 1

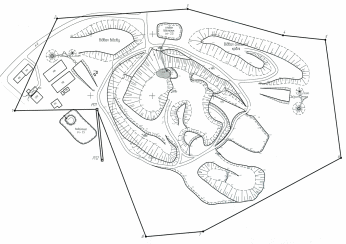

Умовні позначення:
□ ‒ вихідні пункти опорної мережі, Рп.1 та Рп.2 ;
● ‒ пункти опорної мережі, 1, 2,…,8;
●─● ‒ теодолітний хід.
Схема розташування пунктів опорної мережі родовища «Гірне»
Додаток 5
Технічна характеристика теодоліта 2Т5К
Середня квадратична похибка вимірювання:
‒ горизонтального кута……………………………………………………..5"
‒ зенітної віддалі…………………………………………………………….5"
Діаметр кругів………………………………………………………………90мм
Ціла поділка кругів…………………………………………………………….1°
Збільшення мікроскопів………………………………………………………70х
Ціна поділки шкали……………………………………………………………1′
Зорова труба:
‒ збільшення ……………….………………………………………………..27.5х
‒ поле зору…………………..……………………………………………….1°50 "
‒ фокусна відстань об’єктива……………………………………………218.6 мм
‒ межі фокусування……………………………………….……………………2м
Відлікова система:
‒ діаметр горизонтального лімба………………………………..…………95 мм
‒ діаметр вертикального лімба………………………………………………70мм
‒ ціна полки лімба……………...………………………………..………………1°
‒ ціна поділки шкали мікрометра…………………….................……………...1"
‒ помилка відліку………………………………………………...…………….0.1"
