5 Оформление курсовой работы
Графическая часть работы выполняется согласно рекомендациям, описанным в литературе (см. библиографический список).
Оформление титульного листа, содержания (оглавления), списка литературы, схем, таблиц – согласно требованиям стандарта СТО ЮРГУЭС 01-2009.
Пояснительная записка выполняется в машинописном виде, со следующими параметрами: шрифт Times New Roman, размер 14, межстрочный интервал – полуторный, абзацный отступ – 1,5 см, левое поле не менее 2,5 см, остальные не менее 1,5 см.
6 Защита работы
После выполнения работы студент сдает её на кафедру для проверки, затем назначается время защиты. На защите автор кратко сообщает о результатах работы и отвечает на дополнительные вопросы. Комиссия в составе руководителя и членов кафедры оценивает курсовую работу.
Оценка проставляется в зачетной книжке студента и в ведомости. При неудовлетворительной оценке автор работы устраняет недочеты.
7 Пример выполнения графической части
7.1 Монитор
М онитор выполняется, начиная с лицевой части. Создадим три прямоугольника , конвертируем в кривые и с помощью инструмента форма их углы вытянем до нужной формы. Придав им заливку и прозрачность, зададим порядок наложения, в результате чего получится экран (рисунок 1).
Рисунок 1 – Лицевая часть монитора
На следующем шаге построим боковую и верхнюю части монитора. При их создании используются инструменты – прямоугольник и форма . Для изображения бликов на этих панелях, объектам задается интерактивная прозрачность .
После того как основная часть монитора закончена, начнем выполнение его опорной части. За счет наложения и смещения определенным образом нескольких заранее созданных слоев (инструмент эллипс ) сконструируем ножку. При задании заливки нижнего слоя используем радиальный тип градиента. Результат выполненных действий можно увидеть на рисунке 2.
Рисунок 2 – Ножка монитора
Для придания реалистичного вида монитору, добавим мелкие детали, такие как: кнопки, надпись с названием данной модели и т.д.
Завершающей стадией разработки монитора является соединение всех ключевых частей в одно целое и получение готовой модели (рисунок 3).
Рисунок 3 – Конечный вид монитора
7.2 Системный блок
Форма системного блока состоит в основном из простых элементов. При его построении используем инструмент «Прямоугольник », который при необходимости конвертируется в кривые, и с помощью инструмента «Форма » ему придается более сложная форма.
На первом этапе были построены 3 прямоугольника (рисунок 4),
Рисунок 4 – Начальный этап построения
Прямоугольники соединим таким образом, чтобы их вид напоминал форму основной части системного блока.
Д ля придания цвета основной части корпуса использовался инструмент градиентная заливка, линейного типа (рисунок 5).

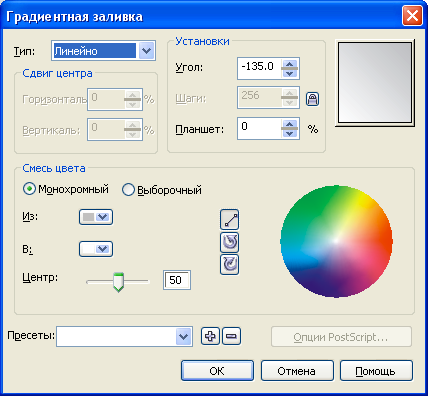

Рисунок 5 – Окно «Градиентная заливка»
Результатом вышеуказанных действий будет форма, указанная на р исунке 6.
Рисунок 6 – Конечный вид основной части корпуса
Л ицевую часть корпуса построим за счет наложения нескольких прямоугольников с установленной линейной градиентной заливкой и интерактивной прозрачностью друг на друга с небольшим смещением (рисунок 7).
Рисунок 7 – Построение лицевой части
Далее на панель добавим элементы, для того чтобы придать более детальный и реалистичный вид лицевой части корпуса (рисунок 8).
Рисунок 8 – Конечный вид лицевой части
Н а боковую часть корпуса, так же добавим элементы (рисунок 9).
Рисунок 9 – Боковая часть корпуса
Н а следующем этапе добавим остальные детали данного объекта, что придаст окончательный, реалистичный вид корпусу. При соединении всех созданных на разных этапах узлов получим системный блок (рисунок 10).
Рисунок 10 – Готовый системный блок.
