6.2. Особенности расчета уставок тнзнп

По построению защита нулевой последовательности – это ступенчатая защита, такая же, как токовая или дистанционная от междуфазных КЗ. Обычно в типовых панелях – она четырехступенчатая. Здесь используются две токовые отсечки с выдержкой времени – с минимальной, равной ступени селективности и с большей выдержкой, согласованной с выдержкой времени вторых ступеней смежных участков.

Идеология расчета уставок остается прежней. Разница лишь в том, что приходится иметь дело не с токами фаз, как при трех и двухфазных КЗ, а с токами нулевой последовательности. Известно, что токи нулевой последовательности распределяются по сети при КЗ совсем не так, как токи трехфазного КЗ. Если ток трехфазного (двухфазного) КЗ течет от источника к точке КЗ, то источниками тока нулевой последовательности являются все заземленные в сети нейтрали. Поэтому по отношению к токам нулевой последовательности участок сети с одним источником питания может превратиться в сеть с многосторонним питанием (рис.50).

Рис. 50. Распределение токов нулевой последовательности при КЗ на землю

Это приводит к тому, что схемы замещения прямой и нулевой последовательностей существенно отличаются. Схемы замещения сети, изображенной на рис.50, применительно к КЗ на землю на шинах подстанции В изображены на рис.51.

Рис. 51. Схемы замещения прямой (а), нулевой (б) последовательностей для схемы сети рис.50

Из изложенного следует, что сопротивление нулевой последовательности, а значит и величина тока нулевой последовательности в интересующей нас цепи зависит не только от режима работы источников питания, как это имеет место при расчете токов междуфазных КЗ, но и от количества и места заземленных нейтралей элементов сети.

Следует обратить внимание на то, что в схеме сети (рис.50) токи направляются к точке КЗ, а в схеме замещения нулевой последовательности принято токи направлять от точки КЗ к нейтралям сети (рис.51б).

Третьим фактором, влияющим на величину расчетного тока нулевой последовательности, является вид КЗ на землю.

6.3. Влияние вида кз на величину тока нулевой последовательности

Речь идет о сравнении величин токов нулевой последовательности при однофазном ( ) и двухфазном КЗ на землю ( ). Как известно, расчет этих токов ведется методом симметричных составляющих.

Для этого составляются комплексные схемы замещения прямой последовательности, в которые вводится дополнительное сопротивление , зависящее от вида КЗ. На рис.52 приведены комплексные схемы замещения прямой последовательности при расчете .

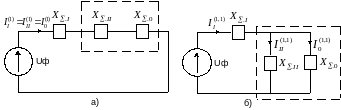

Рис. 52. Комплексные схемы замещения прямой последовательности для

Приняв и воспользовавшись приведенными схемами, получаем выражения для определения токов нулевой последовательности в месте КЗ:

Сопоставив выражения (39) и (40) можно сделать вывод, что, если , то . Таким образом, определив для выбранной точки КЗ, можно определить какой вид КЗ является расчетным.
