9. Классификация иис.
Выбор классификационных признаков
Разделение ИИС по функциональному назначению (измерительные, контрольные, диагностические и другие системы).
Классификация систем по принципу их построения выполняется зачастую применительно к системам частного вида, без осмысливания общих закономерностей, присущих всем системам.
Надо отразить в классификации:
· вид входных (исследуемых) величин;
· вид выходной информации;
· принципы построения систем.

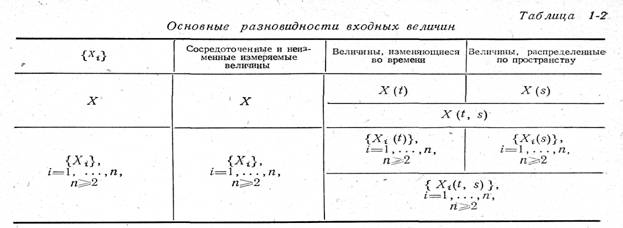

Классификация ИИС по виду входных величин
В отличие от измерительных приборов ИИС может иметь на входе большое количество однородных или разнородных по физической природе величин (механических, электрических, тепловых и др.) и сопутствующих им мешающих величин (помех), имеющих различные динамические и частотные диапазоны и другие данные.
В общей классификации основное внимание сосредоточено на исследовании величин.
При рассмотрении соответствующих разновидностей ИИС будут использоваться термины измеряемая или контролируемая величина.
1. Количество исследуемых величин i определяется суммой всех (в том числе однородных) величин. При i≥2 входные величины могут быть независимыми и взаимосвязанными. Заметим, что взаимная связь между исследуемыми "величинами может быть весьма разнообразной.
2, 3. Исследуемые величины могут изменяться во времени и быть распределенными в пространстве по различным законам. В этих случаях можно говорить об исследуемых процессах, временных или пространственных функциях.
4. Исследуемые величины могут иметь непрерывный или дискретный характер.
5. Под активными подразумеваются величины, способные оказывать энергетические воздействия на входные устройства системы без привлечения дополнительных источников энергии. К ним, например, относятся электрический ток и напряжение, ионизирующие, световые, тепловые излучения, механические силы, давления и т. д.
К пассивным — сопротивления электрических цепей, механические сопротивления, твердость, жесткость и т. п.
6. Помехи могут характеризоваться теми же признаками, что и измеряемые величины; здесь же целесообразно их разделить на независимые от входных величин и с ними связанные.
Классификация ИИС по виду выходной информации
Признаком, во многом определяющим функциональное назначение ИИС, является вид выходной информации.
ИИС можно разделить на измерительные системы, системы контрольные, диагностические и опознания образов. На практике большое распространение имеют также смешанные системы, например контрольно-измерительные.
Можно проследить связи между характером выходной информации и параметрами исследуемых величин, с одной стороны, и внутренней структурой ИИС — с другой. Если кол-во исследуемых величин больше двух, то оценить их сложно и нужно оценивать раздельно. С другой стороны, при независимых величинах, количество которых невелико (i£20), регистрация их может быть произведена, положим, многоканальными самопишущими приборами; если же количество измеряемых величин велико и данные о каждой из них нужно представить в цифровом виде, то эти функции, как правило, выполняются ИИС.
Классификационный признак 3— «потребитель информации»— характеризует автономность ИИС. Действительно, автономность предполагает выдачу выходной информации непосредственно от ИИС человеку-оператору. Неавтономные ИИС являются частями соответствующих систем — АСУ, САУ и др.
С одной стороны, в состав некоторых ИИС входят довольно сложные устройства обработки информации, которые выполняют функции, мало отличающиеся.от функций, выполняемых вычислительными машинами. С другой стороны, для решения ряда задач, например при автоматизации научного эксперимента, контроле параметров интегральных схем, контроле работоспособности бортового радиоэлектронного оборудования в состав контрольно-измерительных систем вводят цифровые вычислительные машины. Это, главным образом, небольшие ЦВМ и особенно так называемые малые ЭВМ.
Вопрос о взаимоотношениях между измерительными устройствами и ЦВМ необходимо решать не путем механического или терминологического разделения «сфер влияния». Более целесообразно исходить из того, что, во-первых, существует ряд задач, для решения которых из технико-экономических соображений необходимо использовать методы и средства и измерительно-информационной, и вычислительной техники; во-вторых, возможны различные по применяемым методам и техническим средствам варианты решения подобных задач; в-третьих, путем всесторонней оценки каждого из предложенных вариантов можно установить состав требуемых средств измерительно-информационной и вычислительной техники.

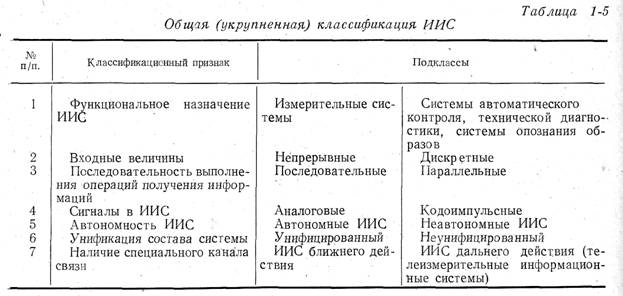

Общая (укрупненная) классификационная схема ИИС
