Формирователь отпирающих импульсов системы управления с высокочастотным заполнением.
Указать назначение оконечного узла.
Описать принцип действия оконечного узла по предложенной схеме.
Указать достоинства и недостатки схемы.
Изобразить диаграммы напряжений на элементах схемы.
Ответ
Формирователь импульсов предназначен для формирования импульсов, их усиления и гальванической развязки с системой управления.

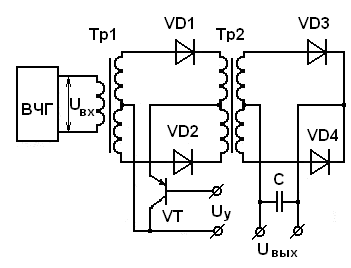

При необходимости формирования импульсов большой длительности в целях уменьшения параметров трансформатора используют принцип формирования отпирающих импульсов, основанный на представлении отпирающего импульса в виде выпрямленного напряжения высокой частоты. Сущность принципа заключается в следующем. Переменное напряжение высокой частоты (20—100 кГц) от высокочастотного генератора ВЧГ через промежуточный трансформатор со средней точкой Тр1 поступает на трансформатор Тр2 оконечного узла канала управления и далее выпрямляется диодами VD3, VD4. Диоды VD1, VD2 и транзистор VТ используются для формирования длительности отпирающего импульса. Когда на базу транзистора VT поступает импульс управления uу, транзистор открывается. В результате этого первичные полуобмотки трансформатора Тр2 и вторичные полуобмотки трансформатора Тр1 cоединяются между собой через диоды VD1 и VD2 и открытый транзистор VТ. Напряжение, возникающее на вторичной обмотке трансформатора Тр2, фильтруется конденсатором С и поступает на управляющий электрод тиристора. Изменяя длительность открытого состояния транзистора VT, можно регулировать ширину отпирающего импульса.
Благодаря высокой частоте трансформаторы Тр1 и Тр2, выполняемые обычно на ферритовых магнитопроводах , имеют сравнительно небольшие массу и габариты. Использование трансформаторов для гальванической развязки СУ и силовой части преобразователя имеет ряд недостатков. Основным из них является наличие паразитных (емкостных и электромагнитных) связей между первичной и вторичной обмотками, затрудняющих обеспечение помехозащищенности узлов и элементов преобразователя.
Рисунок. Диаграммы напряжений на элементах схемы
Датчик состояния тиристоров.
Указать назначение датчика.
Описать принцип действия схемы.
Указать назначение демпфирующей цепочки.
Рисунок 1. Датчик состояния тиристоров
Ответ
Для улучшения технических характеристик различных типов преобразователей в их СУ применяют датчики состояния тиристоров. Они предназначены для выдачи информации о состоянии тиристоров силовой части схемы: проводят они ток или не проводят.
В данной схеме последовательно с контролируемым тиристором включается диод VD.Этот диод выполняет в данном случае функции измерительного шунта, напряжение на котором мало зависит от протекающего через него тока. Когда тиристор VS включается, то ток начинает протекать и через диод VD, вызывая на нем прямое падение напряжения, измеряемое несколькими десятыми долями вольта. Это напряжение подается через разделительный трансформатор на базу транзистора, открывая его. Открытое состояние транзистора свидетельствует о том, что тиристор VS приводит ток. При выключении тиристора происходит запирание транзистора. Так как время выключения диода VD обычно меньше времени выключения тиристора VS, то необходимо обеспечить путь для протекания обратного тока тиристора. С этой целью параллельно диоду подключается RC-цепь, которая служит также для демпфирования обратного напряжении на диоде. Основным недостатком схемы являются дополнительные потери энергии в диоде VD. Поэтому данный тип ДСТ целесообразно применять в преобразователях малой и средней мощности.
