  1. Вопросы

    1. Операционный усилитель: определение и показатели идеального ОУ.

    2. Классификация и состав показателей ОУ.

    3. Основные характеристики ОУ.

    4. Амплитудная характеристика ОУ.

    5. Погрешности операционной схемы по постоянному току.

    6. Частотные характеристики ОУ.

    7. Способы частотной коррекции ОУ

    8. Поясните влияние ограничения скорости ОУ на время установления выходного напряжения операционной схемы.

    9. Инвертирующий усилитель на ОУ: свойства и погрешности.

    10. Неинвертирующий усилитель на ОУ: свойства и погрешности.

    11. Поясните работу амплитудного ограничителя в схеме инвертирующего усилителя. Изменится ли его характеристика в схеме неинвертирующего усилителя?

    12. Чем определяется минимальная и максимальная величина резистора ОС?

  2. Требования к отчету

Отчет выполняется индивидуально каждым студентом в соответствии с требованиями стандарта предприятия СТП УГТУ и должен содержать следующие разделы

  1. Название и цель работы.

  2. Краткая характеристика лабораторного и измерительного оборудования. Основные справочные данные используемых в работе элементов.

  3. Результаты теоретических расчетов.

  4. Краткое описание методик измерения, экспериментальные результаты и результаты их обработки, их сравнение с данными теоретических расчетов, выводы. Результаты следует помещать в таблицы и представлять в виде графиков. Табличные данные должны содержать результаты расчетов, моделирования в системе Micro-CAP6 и экспериментальные данные

  5. Оценка погрешностей.

  6. Заключение.

Библиографический список

  1. Павлов В.Н., Ногин В.Н. Схемотехника аналоговых электронных устройств: Учебник для вузов-2-е издание, исправ. -М.: Горячая линия-Телеком, 2001.-320с.

  2. Ногин В.Н. Аналоговые электронные устройства. - М.: Радио и связь. 1992.-304с.

  3. Гутников В.С. Интегральная электроника в измерительных устройствах. - Л.: Энергоатомиздат, Лен. отд-ние.1988.-304с.

  4. Войшвилло Г.В. Усилительные устройства. -М.: Радио и связь. 1983.-264с.

Приложение 1

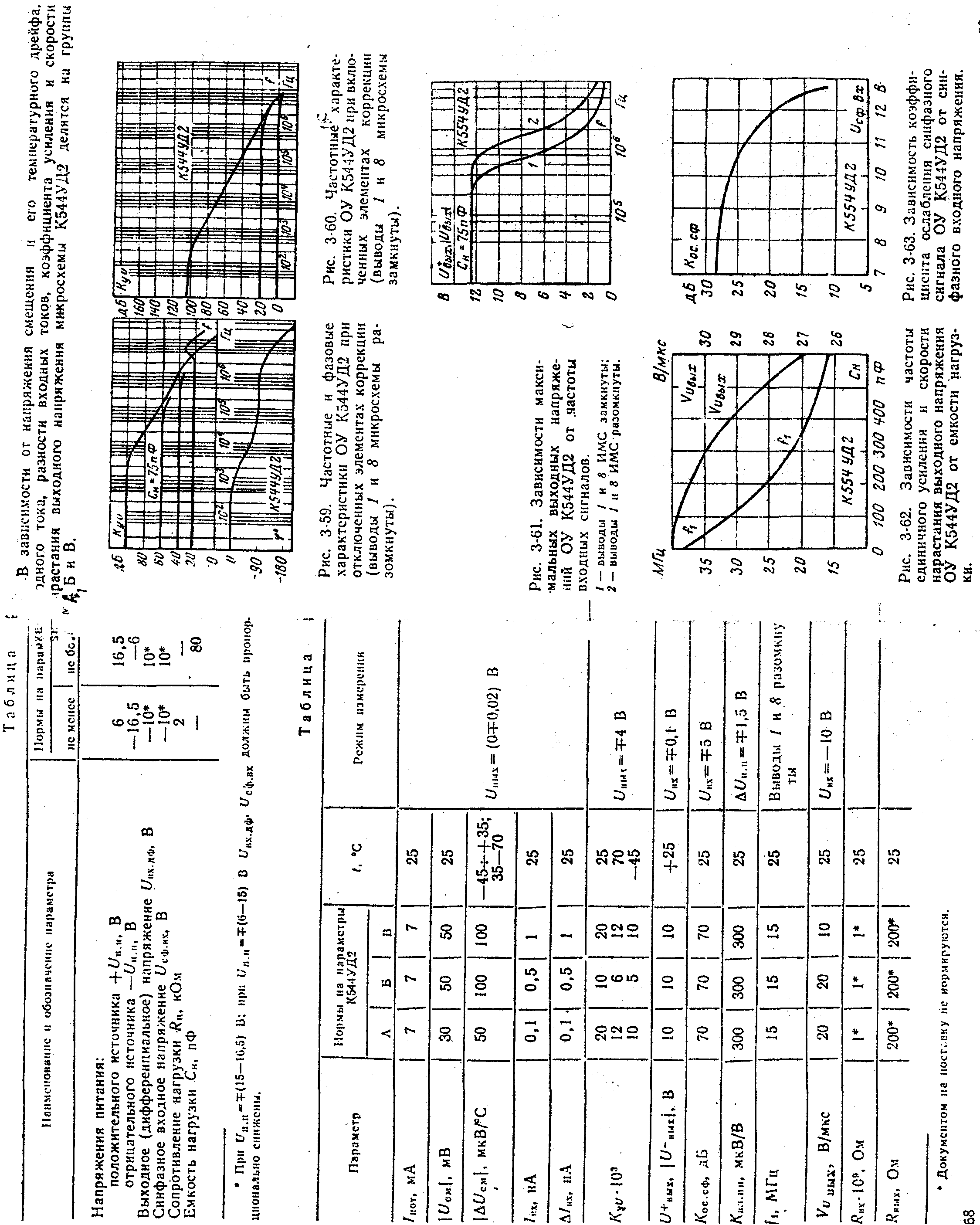

Приложение 2

Перечень элементов к схеме

Обозначение

Наименование

Количество

Примечание

Конденсаторы

С1

КМ-5б-М75-100 пФ +-10%

1

С2

КТ4-21а-4/20 пФ

1

С2-1

КТ-1-М47-20 пФ +-10%

1

Параллельно С2 (подбор)

С3

К10-17 -а- М1500-1000 пФ +-10%

1

С4,С5

КМ-5б-Н90-33 нФ

2

С6,С7

К50-35-16В-22 мкФ

2

Микросхемы

DА1

К544УД2А

1

Резисторы

R1-R4

C2-29-0,125-2,49 кОм +-1%

4

R5

C2-29-0,125-4,99 кОм +-1%

1

R6

C2-23-0,125-1 кОм +-5%

1

R7

C2-23-0,125- 51 Ом +-5%

1

Диоды

VD1

КС170А

1

Приложение 3

Приложение 4
